Indutor de modo comum de alta indutividade com baixas normas de isolamento DCR e UL para filtragem EMI

5000
MOQ

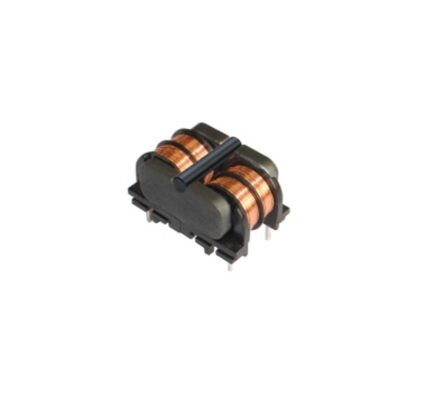

High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Destacar:

Indutor de modo comum de alta indutividade

,

Indutor de modo diferencial de baixa DCR

,

Indutor de filtro EMI com padrões de isolamento UL
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS
Número do modelo: LFUR17A
Documento: LFUR17A_.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 ~ 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto
Indutores de modo comum e diferencial de alta fiabilidade e alta indutividade para filtragem de ruído de linhas de alimentação
Detalhes do produto
O...Série LFUR17Aé uma linha de alta performance deIndutores de modo comumeIndutores de supressão de modo diferencial, concebido para proporcionar uma atenuação excepcional do ruído para a electrónica de potência moderna.Filtros EMI,Filtros RFI, eFiltros de ruído de linhas de energia de alta indutividade, esta série fornece indutividade otimizada, baixa DCR e desempenho confiável em projetos de montagem de PCB compactos.
Projetado para atenderNormas de isolamento ULe requisitos de segurança de iluminação dos EUA, a série LFUR17A é ideal para SMPS de alta eficiência, drivers LED, iluminação CCFL, sistemas de comutação de energia offline e ferramentas elétricas.Estes inductores oferecem excelente indutividade de modo diferencial com baixa resistência, permitindo uma operação estável em ambientes ruidosos e condições de solo flutuantes.
Com valores de indutividade que variam de3.3 mH a 100 mH, DCR tão baixo quanto0.21 Ω, e classificações correntes até2.5 A, a série LFUR17A garante uma supressão robusta de EMI/RFI, mantendo dimensões compactas adequadas para layouts de PCB densos.
Características fundamentais
  • Concebido para satisfazer os requisitos de isolamento UL
    Assegura a segurança e a fiabilidade para aplicações exigentes de iluminação e energia.
  • Supressão de ruído de modo comum e diferencial
    Melhoria da eficácia da filtragem para interferências de alta e baixa frequência.
  • Indutância elevada com baixa resistência
    Otimizado para filtragem de ruído da linha de alimentação com perda de energia mínima.
  • Impressão de PCB compacto
    Projeto eficiente em termos de espaço adequado para fontes de alimentação e sistemas de iluminação de alta densidade.
  • Desempenho estável sob tensão térmica
    Temperatura de funcionamento de-40°C a +125°C.
  • Indutividade de desvio elevada (Lstray)
    Suporta uma melhor atenuação de modo diferencial.
  • Ampla gama de aplicações
    Ideal para eletrónica de consumo e industrial.
Características elétricas @ 25 °C
Número da parte Indutância (mH) Lstray (μH) Tipo DCR (Ω) Max IDC (A) Máximo
LFUR17A-332Y3.3900.212.50
LFUR17A-103Y104500.321.65
LFUR17A-153Y157950.521.32
LFUR17A-273Y2714800.950.92
LFUR17A-333Y3316801.010.88
LFUR17A-393Y3921001.600.85
LFUR17A-473Y4727001.670.75
LFUR17A-683Y6835002.380.62
LFUR17A-783Y7841002.570.58
LFUR17A-104Y10057703.870.50
Informações técnicas e características físicas
  • Dimensões:25.0 * 18,8 * 16,5 mm (máximo)
  • Layout do pin:de diâmetro superior a 50 mm
  • Disposição do pad:Optimizado para solda de PCB estável
  • Teste de indutividade:10 kHz, 0,05 V (HP4284A)
  • Condições de ensaio elétrico:25°C, 33% RH (a menos que indicado o contrário)
  • Limite de aumento da temperatura:55°C no máximo
  • Temperatura de funcionamento:-40°C a +125°C
  • Temperatura ambiente:-40°C a +85°C
  • Hi-Pot:
    • 1500 VAC / 50 Hz / 1 mA / 2 s (enrolamento para o núcleo)
    • 2500 VAC / 50 Hz / 3 mA / 2 s (do enrolamento ao enrolamento)
  • Desenhos personalizados disponíveis
Aplicações
  • Ferramentas elétricas e equipamentos industriais
    Melhora a estabilidade EMC em ambientes de comutação ruidosos.
  • Sistemas de iluminação LED e CCFL
    Supressão acústica fiável para circuitos de iluminação de alta frequência.
  • Ballastos eletrónicos
    Assegura um desempenho de iluminação estável e sem piscar.
  • Fontes de alimentação de comutação off-line
    Ideal para adaptadores, carregadores, SMPS e módulos de energia compactos.
  • Dispositivos com ligação à terra instável
    Filtra tanto o ruído de modo comum como o ruído de modo diferencial de forma eficaz.
  • Filtragem de entrada e saída da linha de alimentação
    Reduz as emissões e melhora a conformidade com as normas EMC.
