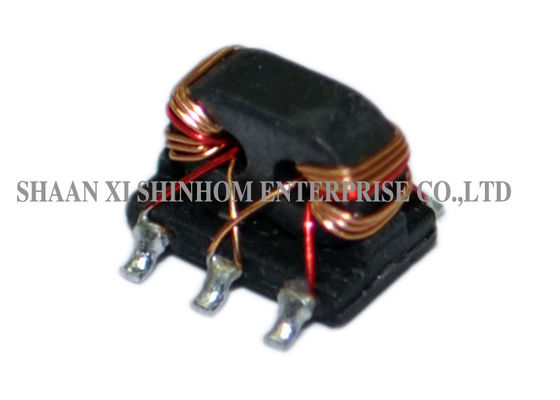

Bobina de faixa larga do fio dos pares do RF do projeto do transformador do perfil baixo para a estabilidade alta

Bobinas dos transformadores do RF do Balun de SMD com fio de cobre esmaltado, terminal baixo do Pin na montagem de superfície

Características:

• Bobina do fio dos pares para a estabilidade alta

• Montagem de superfície

• Perfil baixo

• Transformadores do balun do RF usados em:

• Misturador equilibrado dobro, acoplador, transformadores de faixa larga da impedância do fósforo

• Transformadores do Balun em vários tipos

• Poder de harmonização que combina e rachadura

• Acopladores direcionais

• Modem por cabo DOCSIS3.0/3.1

ESPECIFICAÇÕES ELETRÔNICAS (25℃, Z=75Ω)

• Frequência: 5-1500MHz
• Linha perda principal: 1.7dB máximo (tipo 0.8dB.)
• Acoplamento: 16.0±0.8dB
• Perda do retorno da entrada: minuto 16.0dB (tipo 23dB.)
• Perda do retorno da saída: minuto 16.0dB (tipo 25dB.)
• Perda do retorno de acoplamento: minuto 16.0dB (tipo 22dB.)
• Isolamento: minuto 20.0dB (tipo 30dB.)
• Temperatura de funcionamento: -40℃ a 85℃
• Temperatura de armazenamento: -55℃ a 100℃
