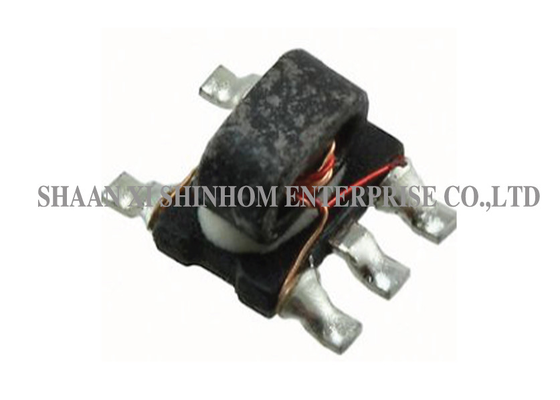

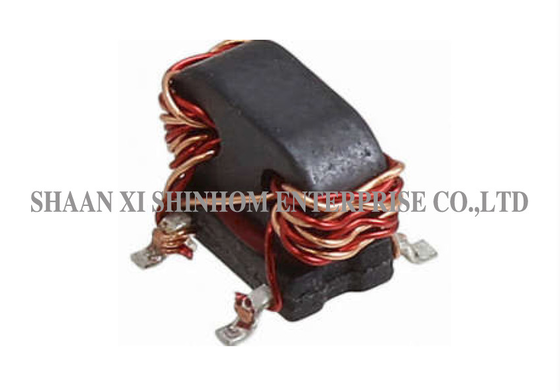

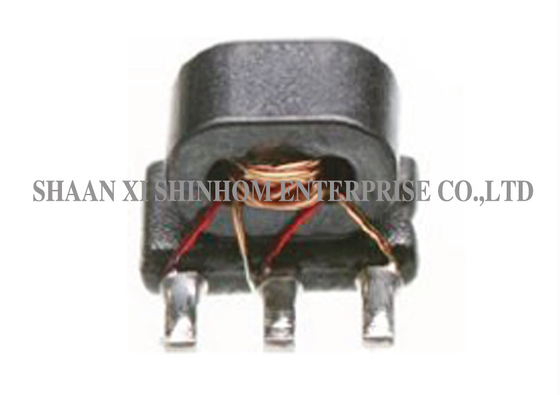

Balun de Linha de Transmissão de Banda Larga 1:1 75Ω 50-1250MHz para Front-Ends de RF e Casamento de Banda Larga

Isto...1Transformador balun de linha de transmissãoÉ concebido para comunicações sem fios de banda larga e aplicações de conversão de sinais RF.Estrutura da linha de transmissãopara alcançar uma conversão de sinal equilibrada/desequilibrada, oferecendocobertura de larga frequênciaeExcelente equilíbrio amplitude/fasecaracterísticas.O produto utiliza umPacote SMDcombaixas perdas de linha principaleexcelente perda de retorno de entradadesempenho, garantindo uma elevada eficiência de transmissão do sinal e uma baixa reflexão.É amplamente utilizado emde potência não superior a 50 W,Sistemas de antenas, eredes de correspondência de banda largaÉ uma escolha ideal para comunicação sem fio de banda larga e conversão de sinal de front-end de RF.

Características:

• 1: 1 CT Impedância
• 75Ω Impedância característica
• Potência de RF: 0,25 W
• Corrente de corrente contínua: 30 mA
• Frequência: 50 a 1250 MHz
• Perda de inserção: 1,3 dB Max
• Perda de retorno de entrada: 11,0 dB Min

Aplicações

• Comunicação sem fios de banda larga

• Receptores VHF/UHF

• Transmissores VHF/UHF

• Outros aparelhos de som

• Sistemas de antenas

• Módulos de RF front-end

• Combinação de impedância de banda larga

• Equipamento de ensaio e medição

Especificações eletrónicas ((25°C,Z=75Ω)

• Frequência: 50-1250MHz
• Temperatura de funcionamento: -40°C a 85°C
• Temperatura de armazenagem: -55°C a 100°C

Perguntas frequentes

P: Qual é a diferença entre um balun de linha de transmissão e um balun tradicional de arame?

A:Alinha de transmissão balunutiliza a teoria das linhas de transmissão para obter a correspondência de banda larga e a conversão equilibrada/desequilibrada, oferecendo uma cobertura de frequência mais ampla (50-1250 MHz) e um melhor desempenho de alta frequência.Um balun tradicional com corda de arame depende de acoplamento magnético do núcleoA estrutura da linha de transmissão é adequada para aplicações de banda larga e de alta frequência.

P: Qual é o impacto da perda de inserção ≤ 1,3 dB e da perda de retorno de entrada ≥ 11 dB no desempenho do sistema?

A:A perda de inserção ≤ 1,3 dB garante uma elevada eficiência de transmissão do sinal com baixa perda de energia.Reduzir a reflexão do sinal e as ondas estacionáriasÉ especialmente adequado para sistemas de comunicações sem fios com requisitos de orçamento de ligação rigorosos.

Q: Como solicitar amostras?

A:Pode enviar uma amostra de candidatura através do nosso website ou e-mail.gratuitamentee serão enviados dentro3-5 dias úteisO tempo de entrega da encomenda em massa é geralmente2- 8 semanasO MOQ e o prazo de entrega para produtos personalizados serão confirmados separadamente.
