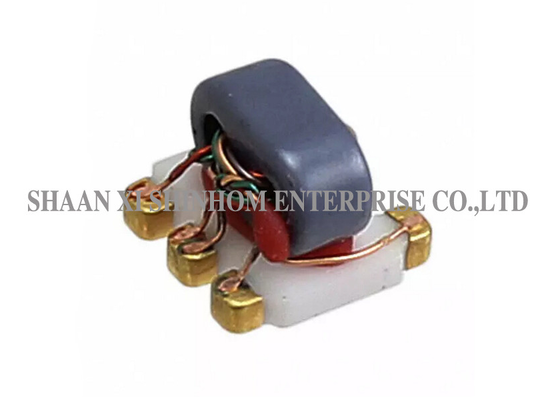

3Transformador SMD RF Balun para comunicações sem fio de banda larga e transceptores VHF/UHF

Este transformador RF balun SMD 3:1 foi projetado para aplicações de comunicação sem fio de banda larga e conversão de sinal RF, alcançando transformação de impedância entre 75Ω e 25Ω e conversão de sinal balanceado/desbalanceado. O produto utiliza um encapsulamento SMD e é compatível com processos de soldagem por refusão a 260°C. Ele oferece uma ampla faixa de frequência, baixa perda na linha principal e alta perda de retorno, garantindo a eficiência da transmissão de sinal e o desempenho de casamento de impedância. É amplamente utilizado em receptores/transmissores VHF/UHF, amplificadores push-pull, sistemas de antena e redes de casamento de banda larga em aplicações de RF. É uma escolha ideal para comunicação sem fio de banda larga e projeto de front-end de RF.

Características:

• Impedância 3:1
• Impedância Característica 75Ω
• Frequência: 5 a 1250 MHz
• Compatível com Refusão a 260°C
• Compatível com RoHS

Aplicações

• Comunicação sem fio de banda larga
• Receptores VHF/UHF
• Transmissores VHF/UHF
• Amplificadores push-pull
• Sistemas de antena
• Módulos de front-end de RF
• Casamento de impedância de banda larga
• Equipamentos de teste e medição

ESPECIFICAÇÕES ELÉTRICAS (25°C, Z=75Ω)

• Frequência: 5-1250MHz
• Temperatura de operação: -40°C a 85°C
• Temperatura de armazenamento: -55°C a 100°C

Configuração de pinos

FAQ

P: Como vocês estabelecem relacionamentos comerciais bons e de longo prazo conosco?

R: Nós insistimos em produtos de alta qualidade e entrega rápida para garantir que nossos clientes ganhem mais projetos. Ao mesmo tempo, tratamos cada cliente como um amigo e fazemos negócios sinceramente com eles para construir amizades de longo prazo.

P: Como vocês controlam a qualidade?

R: Nós controlamos a qualidade do produto através da inspeção de qualidade de entrada (IQC) e testes de qualidade de 100% antes da embalagem e envio, garantindo que cada produto atenda às especificações.

P: Qual é a diferença entre um transformador balun 3:1 e um transformador balun 1:1?

R: Um transformador balun 3:1 realiza simultaneamente a transformação de impedância entre 75Ω e 25Ω e a conversão de sinal balanceado/desbalanceado, adequado para redes de casamento de banda larga que exigem transformação de impedância. Um balun 1:1 realiza apenas a conversão balanceada/desbalanceada sem alterar a impedância. Por favor, escolha com base nos requisitos de casamento de impedância do seu sistema.
