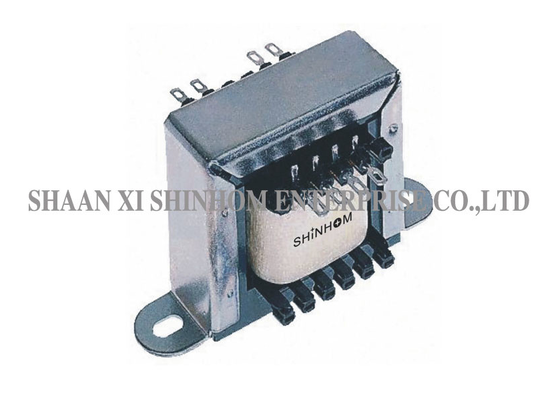

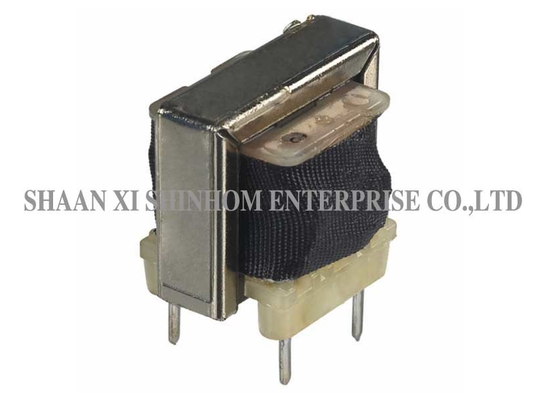

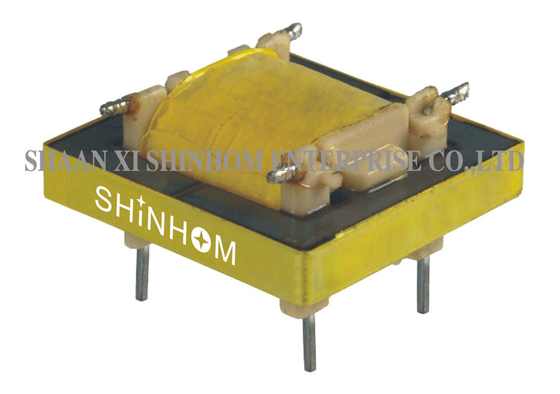

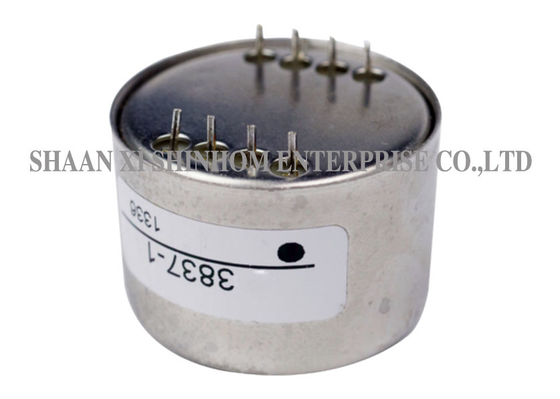

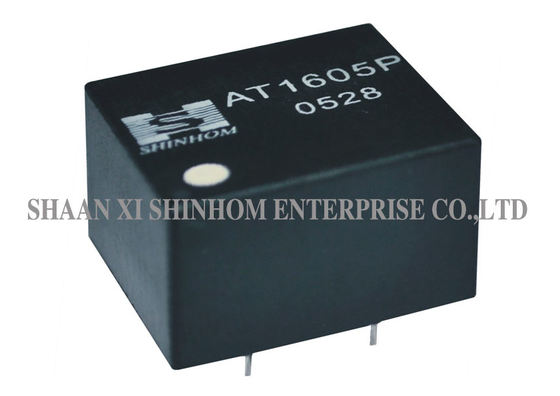

Transformador de Isolamento de Áudio 40Hz-10kHz Isolamento de 1000V para Equipamentos de Telecomunicações e Áudio

Este transformador de áudio é projetado para aplicações de sistemas de áudio e isolamento de telecomunicações. A faixa de frequência é 40Hz a 10kHz. A potência nominal é 5W Máx. Ele oferece alta confiabilidade. Testes de tensão de suportabilidade: Primário-Secundário: 1000Vdc. Primário-Caixa: 1000Vdc. Secundário-Caixa: 500Vdc. Resposta de frequência: Nas frequências extremas de 40Hz e 10kHz, a atenuação de amplitude é ≤30% . Perda de inserção: 2.0dB @1kHz. Perda de retorno: 1.0dB @1kHz. Distorção longitudinal: 78dB @1kHz. É amplamente utilizado em sistemas de áudio, isolamento de telecomunicações, equipamentos de transmissão e equipamentos de comunicação.

CARACTERÍSTICAS:

1. Em conformidade com a Diretiva RoHS
2. Transformador de áudio
3. Amplamente utilizado em sistemas de áudio
4. Transformador de telecomunicações isolado
5. Áudio atende ao transformador de telecomunicações UL 1950 ou EN60950
6. Faixa de frequência: transformador de áudio e telecomunicações de 40Hz a 10kHz

Especificação elétrica

1. Potência nominal: 5W Máx

2. Hi-Pot: 1000Vdc Pri para Sec
1000Vdc Pri para Caixa
500Vdc Sec para Caixa

3. RDC: Pino 4-6: 0.4ΩMáx
Pri 1-2: 80ΩMáx
Pri 2-3: 40ΩMáx

4. Resposta de frequência: 40Hz a 10KHz com não mais que 30% de atenuação de amplitude na frequência limite com cargas casadas

5. Perda de inserção: 2.0dB@1KHz

6. Perda de retorno: 1.0dB@1KHz

7. Distorção longitudinal: 78dB@1KHz

Aplicações

• Sistemas de áudio

• Isolamento de telecomunicações

• Equipamentos de transmissão

• Equipamentos de comunicação

• Acoplamento de sinal de áudio

• Transmissão de isolamento de áudio

• Equipamentos de áudio profissional

• Aplicações de áudio industrial

Política de controle de qualidade da Shinhom

É a linha de sobrevivência da Shinhom buscar a satisfação do cliente, que pode ser obtida por uma combinação de qualidade superior, tempo de entrega razoável, preços competitivos, bem como serviços orientados ao cliente, de modo a garantir que os produtos acabados atendam às demandas dos clientes.

FAQ

P: O que significa atenuação de amplitude na frequência limite ≤30%?

R: Na extremidade de baixa frequência de 40Hz e na extremidade de alta frequência de 10kHz, a atenuação da amplitude do sinal não excede 30%, garantindo que uma boa qualidade de transmissão de sinal seja mantida mesmo nos limites da faixa de frequência.

P: O que representa uma perda de inserção de 2.0dB @1kHz?

R: Na frequência de referência de 1kHz, a perda de potência do sinal que passa pelo transformador é de 2.0dB. Menor perda de inserção significa maior eficiência de transmissão de sinal.

P: Como solicitar amostras? Qual é o prazo de entrega?

R: Você pode enviar uma solicitação de amostra através do nosso site ou e-mail. Por favor, forneça as informações da sua empresa e o modelo alvo. As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteis. O prazo de entrega para pedidos em massa é geralmente de 2-8 semanas.
