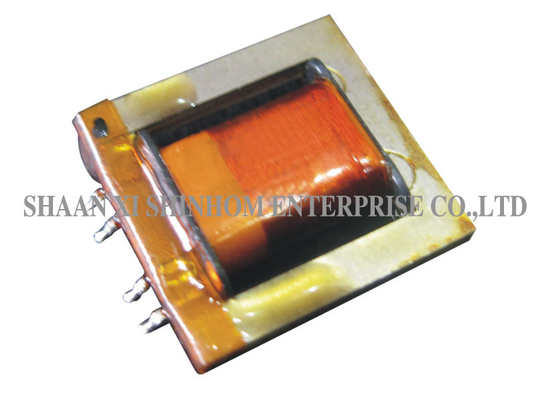

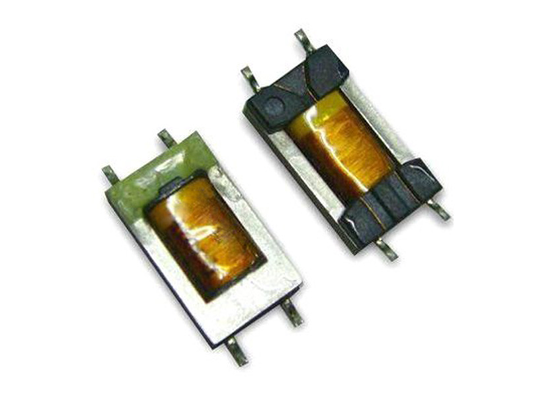

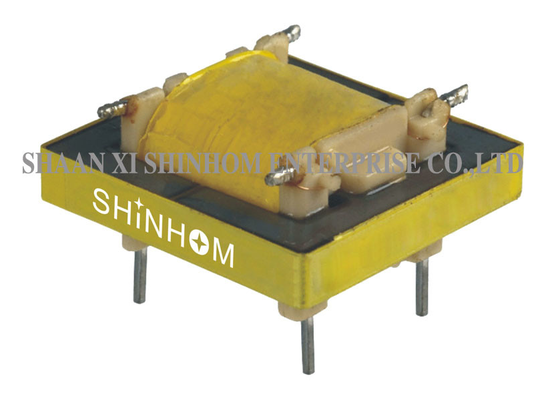

Transformador de áudio PCB de baixa frequência 600:470Ω para isolamento de telecomunicações e equipamento de áudio

Transformador de áudio tipo EI

Este transformador de áudio tipo EI é fabricado com materiais de alta qualidade e processos de enrolamento de precisão, projetado especificamente para transmissão de sinais de áudio e aplicações de isolamento de telecomunicações, garantindo transmissão de sinal estável com alta fidelidade. O produto apresenta uma estrutura robusta e confiável, adequada para diversos equipamentos de comunicação e áudio. É amplamente utilizado em sistemas telefônicos, centrais privadas PABX, modems, equipamentos de áudio multimídia e aplicações de isolamento de telecomunicações. É uma escolha ideal para transmissão e isolamento de sinais nos campos de áudio e comunicação.

Características

• Relação de impedância – 600Ω : 470Ω

• DCR (N1) – 100Ω ±10%

• DCR (N2) – 112Ω ±10%

• Relação de espiras – N1:N2 = 1:1 ±2% @10KHz, 0.1V

• Perda de inserção – 2.0 ±0.5dB @1KHz

• THD – ≤-10dB @600Hz

• Tensão de suportabilidade – 1875VAC / 1mA / 1 segundo

• Adequado para sistemas telefônicos, PABX, modems e isolamento de telecomunicações

Especificação elétrica

1. Relação de impedância: 600Ω:470Ω
2. DCR: N1: 100Ω±10%
3. N2: 112Ω±10%
4. Hi-Pot: 1875VAC, 1mA, 1S Pri para Sec
5. Relação de espiras: N1:N2=1:1±2%@10KHz,0.1V
6. Perda de inserção: 2.0±0.5dB@1KHz,0dB
7. Pin4-3 W/H 470Ω
8. Pin1-2 W/H 600Ω
9. THD: -10dB Max@600Hz
10. Pin1-2 para Pin4-3, Pin4-3 W/H470Ω
11. Entrada 50Ω=-71.5dB±15%

Aplicações

• Sistemas telefônicos

• Centrais privadas PABX

• Modems

• Equipamentos de áudio multimídia

• Isolamento de telecomunicações

• Isolamento de sinal de áudio

• Equipamentos de transmissão

• Equipamentos de comunicação
