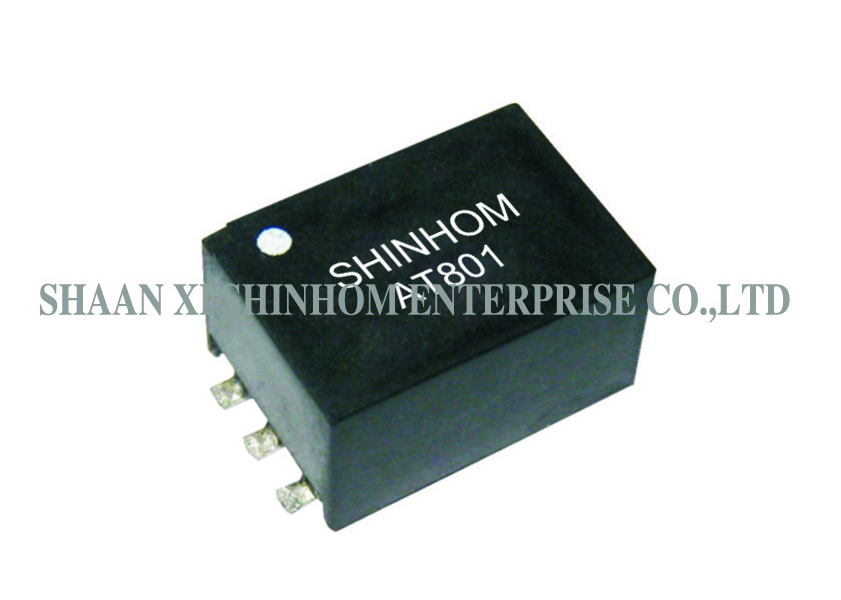

Transformador de áudio SMD encapsulado em epóxi para sistemas de áudio e isolamento de telecomunicações

Isto...Transformador de áudio SMD em recipiente epóxiO sistema é equipado com um pacote SMD e um processo de envase epóxi, proporcionando uma excelente proteção contra a humidade, a poeira e o isolamento.assegurar a transmissão de sinal de áudio de alta fidelidadeÉ amplamente utilizado em sistemas de áudio, isolamento de telecomunicações, modems de fax SMD, equipamentos de telecomunicações de áudio AV e aplicações PCMCIA, suportando taxas de dados de 2400bps a 56,6Kbps (V.90).

Características

• Conforme à Directiva RoHS
• Transformador de áudio

• Temperatura de funcionamento: -25 a + 125°C

• Temperatura de armazenagem: -25 a + 85°C

• Utilizado em sistemas de áudio
• Transformadores de telecomunicações isolados
• Transformadores de telecomunicações SMD
• Transformador de telecomunicações de áudio AV civil adequado de 2.400bps a 56.6Kbps (V.90) e aplicações PCMCIA

1. DCR: Pin1-3=115Ω±15%
Pin4-6=115Ω±15%
2Paralelo de indução: 200 Hz,0.78V
Pin1-3=5,8H Min
Resistência paralela 7500Ωmin
3Indução de vazamento: 1 kHz,0.1V
Pin1-3(4-6curto) = 6mH Tipo
4Perda de inserção: 2 kHz, 0 dB
Pin1-3(4-6 W/H 412Ω) = 2dB Max
5Perda de retorno: REF 600Ω
A partir de 200 Hz ~ 4 Hz = 24 dB Min
6- Relação de rotação: 15KHz, 1V.
Pin1-3: 6-4=1±1%
7. RESULTADOR DE ISOLUÇÃO para estacionamento 0E100MΩ@500VDC
8- HI-POT: 4600VAC 1mA 60SEC:

Aplicações

• Sistemas de áudio

• Isolamento de telecomunicações

• Modems de fax SMD

• Equipamento de telecomunicações de áudio AV

• Aplicações PCMCIA

• Isolamento do sinal de áudio

• Equipamento de radiodifusão

• Equipamento de comunicação

Shinhom Política de controlo de qualidade

É a linha de vida da Shinhom procurar a satisfação do cliente, que pode ser obtida por uma combinação de qualidade superior, tempo de entrega razoável,preços competitivos e serviços orientados para o clienteA fim de garantir que os produtos resultantes satisfaçam as exigências dos clientes.

Perguntas frequentes

P: Quais são as vantagens do envase epóxi?

A:O revestimento por epoxi fornece excelente proteção à prova de umidade, poeira e isolamento, garantindo o funcionamento estável a longo prazo do transformador em vários ambientes adversos,Melhorando a resistência mecânica e a resistência às vibrações.

P: O que significa um valor de DCR de 115Ω ± 15%?

A:DCR (resistência de CC) de 115Ω ± 15% indica o valor de resistência dos enrolamentos primários e secundários em condições de CC.Este parâmetro afeta a perda de energia do transformador e a eficiência da transmissão do sinal.

Q: Que taxas de dados este produto suporta?

A:Ele suporta taxas de dados de 2400bps a 56,6Kbps (V.90), adequado para aplicações de comunicação como modems e PCMCIA.

Q: Como solicitar amostras?

A:Você pode enviar um pedido de amostra através do nosso site ou e-mail. Por favor, forneça informações da sua empresa e modelo alvo. As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteis.O prazo para encomenda em massa é geralmente de 2 a 8 semanas.
