Sensor de corrente de efeito Hall da série HBC-LTA para acionamentos de motores de corrente contínua e aplicações alimentadas por bateria

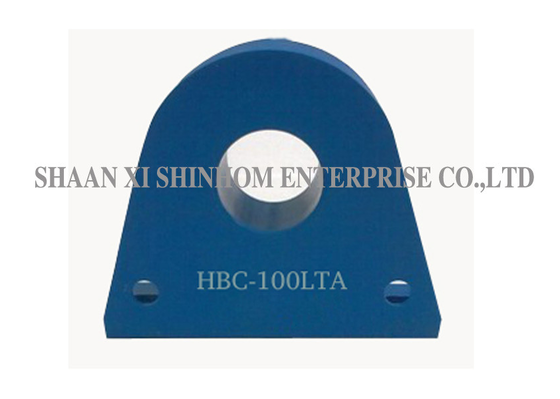

Sensor de efeito Hall transdutor de corrente série HBC-LTA

O sensor de corrente de efeito Hall da série HBC-LTA baseia-se no princípio de medição por efeito Hall, proporcionando isolamento elétrico entre os circuitos primário e secundário. Mede com precisão correntes CC, CA ou pulsadas com uma faixa de medição de 0-300A. O produto oferece uma corrente de saída nominal de 50mA±0,5% ou 100mA±0,5%. Oferece alta precisão e fácil instalação. A amplitude de saída do sensor pode ser ajustada de acordo com os requisitos do usuário. A personalização da corrente de entrada nominal e da tensão de saída também é suportada. É amplamente utilizado em fontes de alimentação para soldagem, aplicações alimentadas por bateria, acionamentos de velocidade variável CA, acionamentos de servomotores, fontes de alimentação chaveadas, nobreaks (UPS) e conversores estáticos para acionamentos de motores CC.

Atenção:

• Quando a corrente a ser medida passa pelo sensor, a tensão será medida no terminal de saída. (Nota: A ligação incorreta pode resultar em danos ao sensor).
• A amplitude de saída do sensor pode ser ajustada de acordo com as necessidades dos usuários.
• Projeto personalizado disponível para a corrente nominal de entrada e a tensão de saída

Características:

• Sensor com isolamento galvânico entre os circuitos primário e secundário
• Fornece medição eletrônica precisa de correntes CC, CA ou pulsadas
• Correntes de operação: 0 a 300A
• Corrente de saída nominal: 50mA±0,5%, 100mA±0,5%
• Fácil montagem
• Alto grau de precisão

Aplicações:

• Fontes de alimentação para aplicações de soldagem
• Aplicações alimentadas por bateria
• Acionamentos de velocidade variável CA e acionamentos de servomotores
• Fontes de alimentação chaveadas (SMPS)
• Fontes de alimentação ininterrupta (UPS)
• Conversores estáticos para acionamentos de motores CC

DADOS ELÉTRICOS:

Notas: As especificações do produto podem ser personalizadas

FAQ

P: Como escolher entre saídas de 50mA e 100mA?

R: As duas correntes de saída correspondem a diferentes relações de espiras e configurações de faixa de medição. A seleção deve ser baseada na faixa de entrada do equipamento de medição a jusante. Consulte nossa equipe de suporte técnico para recomendações específicas.

P: A amplitude de saída deste sensor pode ser ajustada?

R: Sim. A amplitude de saída do sensor pode ser ajustada de acordo com os requisitos do usuário, proporcionando adaptação flexível aos requisitos de entrada de diferentes sistemas de medição.

P: Este produto suporta personalização?

R: Sim. A personalização das especificações de corrente nominal de entrada e tensão de saída é suportada para atender a diversos requisitos de aplicação. Entre em contato com nossa equipe de vendas para obter detalhes.

P: Como solicitar amostras? Qual é o prazo de entrega?

R: Você pode enviar uma solicitação de amostra pelo nosso site ou por e-mail. Forneça as informações da sua empresa e o modelo desejado (incluindo as especificações de corrente de saída). As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteis. O prazo de entrega para pedidos em grande quantidade é geralmente de 2-8 semanas.
