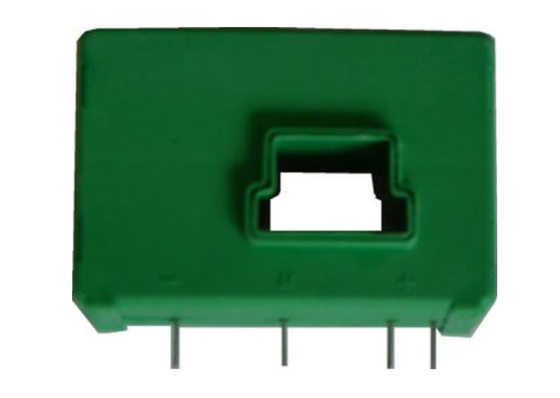

IP65 Sensor de corrente de efeito Hall de 0 a 200A para fontes de alimentação de solda

Negociação
MOQ
Negociável
preço
IP65 Hall Effect Current Sensor 0 to 200A for Welding Power Supplies
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Tensão de alimentação: ±12V ~ ±15V (±5%)
Entrada nominal: 100A,125A,200A
Saída nominal: 100mA±0,5%, 125mA±0,5%
Linearidade: ≤±0,2%FS
Classificação IP: IP65
Teoria: SENSOR ATUAL
Destacar:

Sensor de corrente IP65 Efeito Hall

,

Sensor de corrente de 200 A para solda

,

Sensor de corrente de alimentação de solda

Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: HBC-LAP
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 10.000/mês
Descrição de produto

Este sensor de corrente de efeito Hall IP65 é fabricado utilizando tecnologia de medição de efeito Hall e design de isolamento de corrente, especificamente desenvolvido para fontes de alimentação de soldagem e aplicações alimentadas por bateria, garantindo alta precisão, desempenho estável e proteção segura.O produto apresenta uma estrutura robusta e confiável com isolamento de corrente entre os circuitos primário e secundário.É adequado para fontes de alimentação de soldagem, inversores de frequência variável AC, e fontes de alimentação ininterruptas. É uma escolha ideal para aplicações de sensor de corrente de efeito Hall em medição de corrente e automação industrial.

Características:

  • Correntes de operação: 0 a 200A
  • Fonte de alimentação: ±12V ~ ±15V (±5%)
  • Corrente de saída nominal: 100mA±0.5%, 125mA±0.5%
  • Montagem fácil
  • Alto grau de precisão

Aplicações:

  • Fontes de alimentação para aplicações de soldagem
  • Aplicações alimentadas por bateria
  • Inversores de velocidade variável AC e inversores de servo motor
  • Fontes de alimentação chaveadas (SMPS)
  • Fontes de alimentação ininterruptas (UPS)
  • Conversores estáticos para acionamentos de motor DC

1. É positivo quando Ip flui na direção da seta.
2. A temperatura do condutor primário não deve exceder 100 ℃.
3. O desempenho dinâmico é testado com uma única barra preenchendo completamente o orifício primário.
4. A volta primária na parte superior do sensor para realizar o melhor acoplamento magnético.

DADOS ELÉTRICOS:

HBC100LAP HBC125LAP HBC200LAP
Corrente Nominal (IPN) 100 125 200 A
Faixa de Medição (IP) 0~±200 0~±200 0~±300 A
Corrente de Saída Nominal (ISN) 100±0.5% 125±0.5% 100±0.5% mA
Tensão de Alimentação (±5%) ±12~±15 V
Perda de corrente de alimentação 16(@±15V)+IS mA
Resistência de teste com±12V @±IPNmax 14(min) 52(max) 0(min) 26(max) Ω
@±IPmax 14(min) 17(max) 0(min) 4(max) Ω
com±15V @±IPNmax 40(min) 72(max) 0(min) 56(max) Ω
@±IPmax @±300Amax 40(min) 40(max) 0(min) 8(max) Ω
Relação de espiras 1:1000 1:1000 1:2000
Resistência secundária 33 33 76 Ω
Corrente de offset ≤±0.2 mA
Deriva da corrente de offset ≤±0.5 mA
Tempo de resposta <1 µs
Linearidade ≤±0.2 %FS
Tensão de isolamento 50(60)HZ,1min,3 KV
di/dt >100 A/μs
Largura de banda (-3dB) DC…100 KHz
Temperatura de operação -40~+85 ℃
Temperatura de armazenamento -40~+105 ℃

IP65 Sensor de corrente de efeito Hall de 0 a 200A para fontes de alimentação de solda

Observações: As especificações do produto podem ser personalizadas

FAQ

P: Vocês fornecem suporte técnico e recomendações de seleção?

R: Sim. Temos uma equipe técnica profissional que pode fornecer recomendações de seleção e soluções de personalização com base nos cenários de aplicação do cliente e nos requisitos do circuito.

P: As amostras são gratuitas? Em quanto tempo posso recebê-las?

R: As amostras são gratuitas e serão enviadas em 3-5 dias úteis. Para políticas específicas de custo de envio, entre em contato com nossa equipe de vendas para confirmação.

P: Como vocês lidam com problemas de qualidade, caso ocorram?

R: Garantimos a conformidade do produto através de inspeção de qualidade de entrada e testes de qualidade de 100% antes do envio. Se ocorrerem problemas de qualidade, entre em contato com nossa equipe de vendas prontamente. Forneceremos soluções de devolução/troca ou suporte técnico.
