Características

Especificações

Número do modelo: Tipo EE/EF

Tipo: Magnético suave

Nome do produto: Operando em núcleo de ferrite magnético macio de alta frequência Mn-Zn

Material: Mn-Zn Ferrite Core

Aplicativo: Ímã Industrial, Produtos Eletrônicos

Personalizado: Personalizado

Destacar:

Núcleos de ferrite EE EF baixa perda

Núcleos de ferrite Mn-Zn alta frequência

núcleos de ferrite para transformadores indutores

Informação básica

Lugar de origem: China

Marca: Shinhom

Certificação: RoHS

Número do modelo: Ee

Condições de Pagamento e Envio

Detalhes da embalagem: Caixa

Tempo de entrega: 4 a 8 semanas

Termos de pagamento: T/T

Habilidade da fonte: 100.000/mês

Galeria

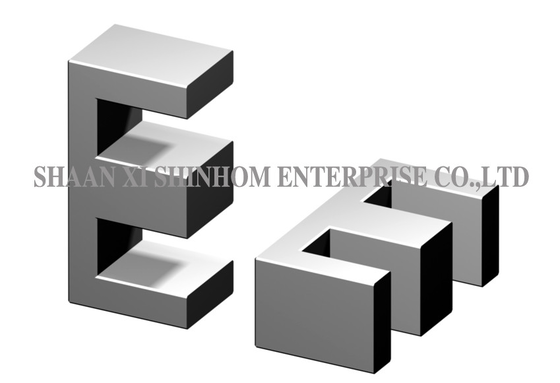

Núcleos de Ferrite Tipo EE/EF Baixa Perda Material Mn-Zn de Alta Frequência para Transformadores e Indutores

Descrição de produto

O núcleo de ferrite tipo EE/EF é fabricado com material de manganês-zinco (Mn-Zn). Oferece baixas perdas e características de alta frequência, projetado especificamente para aplicações de transformadores e indutores. O produto oferece alta densidade de fluxo de saturação, ampla faixa de indutância, alta capacidade de corrente e baixo fluxo de dispersão. A baixa DCR reduz efetivamente a perda de potência. O bom controle de ruído garante uma operação estável do sistema. O tamanho compacto oferece alta saída de corrente com excelente desempenho de estrangulamento. Múltiplas classes de material estão disponíveis para atender a diferentes requisitos de frequência. É amplamente utilizado em transformadores, aquecimento por indução, soldadores de inversor, fontes de alimentação de galvanoplastia e geradores de ozônio.

Características

Material de alta saturação, baixo custo e alta eficiência
ampla faixa de indutância, alta capacidade de corrente, baixo vazamento magnético
baixa resistência CC, bom controle de ruído devido à construção toroidal
Características: Volume pequeno, Grande saída de corrente, Excelente desempenho de estrangulamento de corrente.
Vários materiais disponíveis para atender a diferentes requisitos de frequência

Aplicações

Transformadores
Equipamentos de aquecimento por indução
Soldadores de inversor
Fontes de alimentação de galvanoplastia
Geradores de ozônio
Fontes de alimentação chaveadas
Indutores de correção de fator de potência (PFC)
Indutores de filtro

Gama de núcleos:

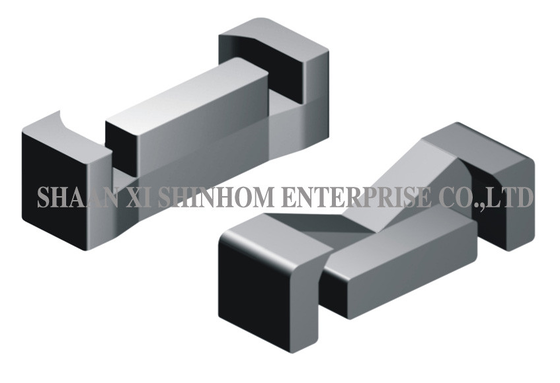

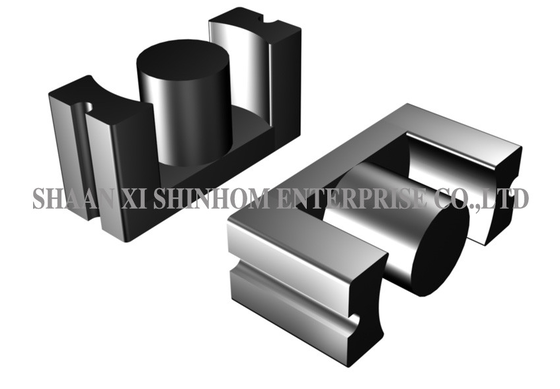

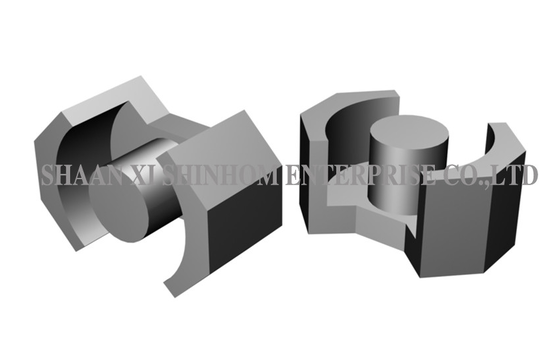

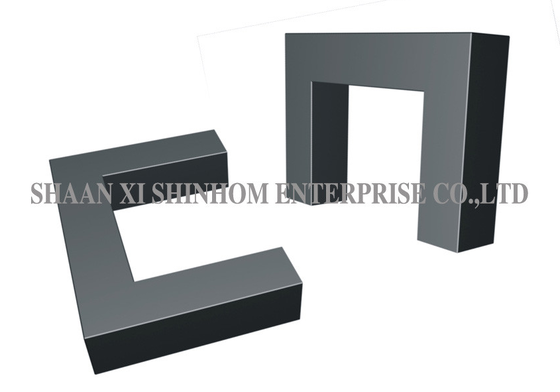

Núcleos EI, Núcleos EE/EF, Núcleos EER/ETD, Núcleos UU, Núcleos UYF, Núcleos EP, Núcleos RM, Núcleos PM, Núcleos PQ, Núcleos ET/FT, Núcleos T

TIPO	Dimensão(mm)
TIPO	A	B	C	D	E	F
EE8	8.3±0.2	6	1.8±0.2	3.6±0.2	3.0±0.1	4.0±0.1
EE10	10.0±0.3	7	2.4±0.2	4.6±0.3	4.2±0.2	5.4±0.2
EE11	11.0±0.3	8	2.4±0.2	5.0±0.2	4.2±0.2	5.5±0.2
EE13	12.9±0.3	8.5	2.8±0.2	6.0±0.3	3.6±0.2	5.0±0.3
EE13A	13.0±0.3	10.2±0.3	2.6±0.2	5.9±0.2	4.6±0.1	6.0±0.2
EE16/7/5	16.0±0.3	12.0±0.3	3.8±0.2	4.8±0.2	5.2±0.2	7.2±0.1
EE16/8/5	16.1±0.6	11.3	4.55±0.2	4.5±0.2	5.9±0.2	8.0±0.2
EE19	19.0±0.3	14	4.8±0.3	4.8±0.3	5.7±0.2	8.0±0.3
EEL19	19.5±0.4	14.6min	4.85±0.25	4.85±0.25	11.2±0.2	14.0±0.3
EE20	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5±0.3	10.0±0.3
EF20	20.15±0.7	14.1	5.7±0.3	5.65±0.3	7.0±0.3	10.0±0.25
EF21	20.7±0.7	15	5.7±0.3	5.65±0.3	7.3±0.2	10.1±0.2
EE22	22.0±0.6	15.6	5.7±0.3	5.7±0.3	5.4±0.3	9.2±0.3
EE25	25.0±0.4	18.6±0.3	6.5±0.3	6.5±0.3	6.8±0.2	10.0±0.2
EF25	25.0±0.4	18.6±0.3	7.2±0.3	7.2±0.3	6.8±0.2	12.5±0.2
EE25.4	25.4±0.7	18.7	6.5±0.2	6.3±0.3	6.6±0.4	10.0±0.4
EEL25	25.5±0.6	19.4±0.4	6.5±0.25	6.4±0.25	13.1±0.25	16.3±0.25

Núcleos de Ferrite Tipo EE/EF Baixa Perda Material Mn-Zn de Alta Frequência para Transformadores e Indutores

FAQ

P: Qual é a diferença entre núcleos tipo EE e tipo EF?

R: Núcleos tipo EE têm pernas laterais simétricas com uma seção transversal de perna central quadrada ou redonda. Eles oferecem boa simetria magnética e são adequados para transformadores e indutores convencionais. Núcleos tipo EF (Econômico Plano) são designs planos e econômicos com dimensões mais compactas, adequados para montagem em PCB de alta densidade e aplicações de baixo perfil.

P: Quais são as características da ferrite de manganês-zinco (Mn-Zn) em comparação com a de níquel-zinco (Ni-Zn)?

R: A ferrite de manganês-zinco oferece alta permeabilidade, alta densidade de fluxo de saturação e baixo custo, adequada para aplicações de transformadores e indutores de alta potência de baixa a média frequência (≤1MHz). A ferrite de níquel-zinco oferece alta resistividade, adequada para aplicações de supressão de EMI e RF de alta frequência (>1MHz). A seleção deve ser baseada na frequência de operação.

P: Quais séries de núcleos estão disponíveis para este produto?

R: Múltiplas séries de núcleos estão disponíveis, incluindo EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT e T. Estas cobrem aplicações desde transformadores de sinal até fontes de alimentação chaveadas de alta potência.
