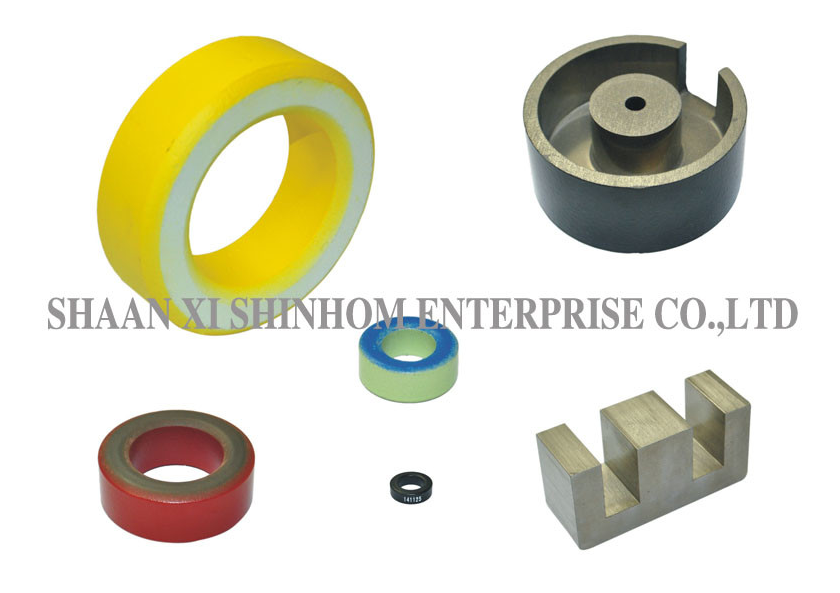

O núcleo de pó de ferro oferece múltiplas formas, incluindo toroidal, tipo E, cilíndrico e tipo I. Eles são fabricados usando materiais de liga à base de ferro, à base de cobalto e nanocristalinos, oferecendo baixa perda por correntes parasitas e alta densidade de fluxo de saturação (>1,56T). O produto oferece forte capacidade anti-saturação de polarização CC, baixa perda e alta eficiência. A faixa de temperatura de operação é de -55°C a +130°C. É amplamente utilizado em indutores PFC de inversor solar, indutores de saída, sistemas de energia de trem de alta velocidade, conversores de energia solar e vários circuitos de correção de fator de potência.
Características
- Baixas perdas por correntes parasitas
- Alta densidade de fluxo de saturação Bs> 1,56T
- Aplicação para indutores PFC de conversores de energia solar e indutores de saída
- Sistema de energia de vagão de trem de alta velocidade
- Núcleos de liga nanocristalina à base de Fe
- Núcleos de transformador Mag-Amp à base de Co
- Materiais principais: à base de Fe, liga nanocristalina, à base de Co
- Alta intensidade de indução magnética de saturação
- Pequeno volume do núcleo
- Estrutura retangular
- Aberturas do núcleo
- Resistente à saturação por polarização CC
- Baixa perda
- Excelente estabilidade de temperatura -55 a 130°C
- Tamanhos de núcleo personalizados e várias características estão disponíveis
Aplicações
-
Indutores PFC de inversor solar
-
Indutores de saída
-
Sistemas de energia de trem de alta velocidade
-
Conversores de energia solar
-
Circuitos de correção de fator de potência (PFC)
-
Transformadores amplificadores magnéticos Mag-Amp
-
Fontes de alimentação chaveadas de alta frequência
-
Aplicações de supressão de saturação por polarização CC
| Nº da peça. |
AL nH/N2 |
A(mm) |
B(mm) |
C(mm) |
| T50-26 Amarelo/Branco |
33 |
12,7±0,5 |
7,7±0,5 |
4,83±0,50 |
| T68-26 Amarelo/Branco |
43,5 |
17,5±0,5 |
9,4±0,5 |
4,83±0,50 |
| T80-26 Amarelo/Branco |
46 |
20,2±0,5 |
12,6±0,5 |
6,35±0,64 |
| T90-26 Amarelo/Branco |
70 |
22,9±0,5 |
14,0±0,5 |
9,53±0,64 |
| T94-26 Amarelo/Branco |
60 |
23,9±0,5 |
14,2±0,5 |
7,92±0,64 |
| T106-26 Amarelo/Branco |
93 |
26,9±0,5 |
14,5±0,5 |
11,1±0,64 |
| T130-26 Amarelo/Branco |
81 |
33,0±0,5 |
19,8±0,5 |
11,1±0,64 |
| T150-26 Amarelo/Branco |
96 |
38,4±0,5 |
21,5±0,5 |
11,1±0,64 |
| T60-52 Azul/Verde |
47 |
15,2±0,5 |
8,53±0,5 |
5,94±0,50 |
| T68-52 Azul/Verde |
40 |
17,5±0,5 |
9,40±0,5 |
4,83±0,50 |
| T80-52 Azul/Verde |
42 |
20,2±0,5 |
12,6±0,5 |
6,35±0,64 |
| T90-52 Azul/Verde |
64 |
22,9±0,5 |
14,0±0,5 |
9,53±0,64 |
| T106-52 Azul/Verde |
95 |
26,9±0,5 |
14,5±0,5 |
11,1±0,64 |
| T130-52 Azul/Verde |
79 |
33,0±0,5 |
19,8±0,5 |
11,1±0,64 |
| T150-52 Azul/Verde |
89 |
38,4±0,5 |
21,5±0,5 |
11,1±0,64 |
Observação: como existem muitas especificações e variedades de núcleos de pó de ferro tipo t, por favor, apresente requisitos específicos de tamanho de forma e indutância ao fazer o pedido.
FAQ
P: Quais são as vantagens dos núcleos de pó de ferro em comparação com os núcleos de ferrite?
R: Os núcleos de pó de ferro oferecem maior densidade de fluxo de saturação (>1,56T) e forte capacidade anti-saturação de polarização CC, adequados para aplicações de alta corrente e alta densidade de potência. Os núcleos de ferrite têm menor perda em alta frequência, mas menor densidade de fluxo de saturação (aproximadamente 0,3-0,5T). Os núcleos de pó de ferro são mais adequados para indutores de potência e aplicações PFC.
P: Quais são as características dos núcleos de liga nanocristalina?
R: Os núcleos de liga nanocristalina oferecem alta densidade de fluxo de saturação (>1,56T), baixa perda no núcleo e excelente estabilidade de temperatura. Em aplicações de alta frequência e alta potência, eles combinam as características de alta saturação dos núcleos de pó de ferro com as vantagens de baixa perda dos núcleos de ferrite. Eles são adequados para aplicações de ponta, como sistemas de energia de trem de alta velocidade e inversores solares.
P: Quais formas de núcleo estão disponíveis nesta série?
R: Múltiplas formas estão disponíveis, incluindo toroidal, tipo E, cilindro e tambor. A estrutura de núcleo apropriada pode ser selecionada com base na aplicação específica e no espaço de instalação.
P: Qual é a importância da capacidade anti-saturação de polarização CC?
R: Em aplicações de indutores PFC e indutores de saída, uma grande corrente de polarização CC pode causar saturação do núcleo, levando a uma queda acentuada na indutância. A excelente capacidade anti-saturação de polarização CC deste núcleo garante indutância estável sob condições de alta corrente, mantendo a eficácia da filtragem.
