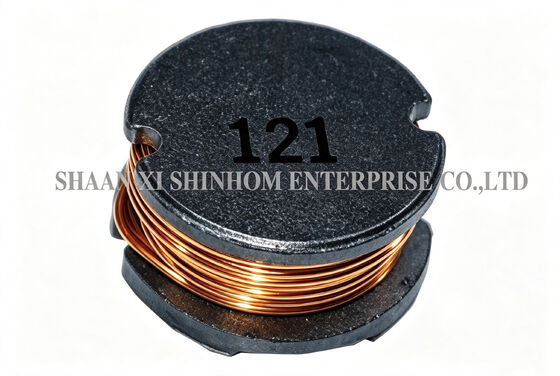

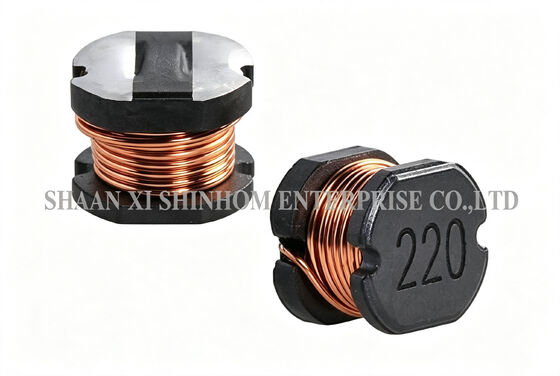

Indutor de Potência SMD de Ampla Temperatura Série SDR para PDAs e Programadores de Memória Flash

O série SDR indutor de potência SMD não blindado de alta corrente apresenta uma estrutura aberta não blindada com vantagem de custo como sua principal competitividade. A faixa de indutância cobre 1.0µH a 1200µH. A corrente nominal é de até 4.5A.

O design de topo plano é adequado para montagem automatizada pick-and-place. É compatível com processos de soldagem por fase de vapor e soldagem por reflow infravermelho, com resistência ao calor de soldagem de 260°C/10 segundos.

Temperatura de operação: -40°C a +85°C. Temperatura de armazenamento: -40°C a +105°C.

É amplamente utilizado em PDAs, conversores DC-DC de laptop, programadores flash de PDA, conversores buck-boost, e set-top boxes.

• Corrente até 4.5A
• Corrente Alta
• Topo Plano para Pick & Place
• Baixo Custo

• Ideal para Conversores DC-DC de Palm-Top e Laptop
• Memória Flash de PDAs
• Conversores Step-up, Step-down
• Set-top box

• Temperatura de Operação:-40°C a +85°C
• Temperatura de Armazenamento: -40°C a +105°C
• Métodos de Soldagem: Fase de Vapor, Reflow Infravermelho
• Resistência ao calor de soldagem: 260°C por 10 segundos
• Resistência a solventes: Em conformidade com MIL-STD-202E

1. FREQUÊNCIA DE TESTE (L) com HP4284A e HP4285A (equivalente aceitável)
   • 0-8.2µH(7.95MHz) 10-82µH(2.52MHz) 100-1200µH(1KHz)
2. Tolerância de indutância
   • SDR0302 1.0-470µH±20%(M)
   • SDR 0403 1.0-27µH±20%(M) 33-470µH±10%(K)
   • SDR0503 1.0-2.7µH±20%(M) 33-1000µH±10(K)
   • SDR0504 1.0-27µH±20%(M) 33-47µH±15%(L) 56-1000µH±10%(K)
   • SDR0703 10-47µH±20%(M) 56-470µH±10%(K)
   • SDR 0705 10-470µH±20%(M)
   • SDR1004 10-47µH±20%(M) 56-560µH±10%(K)
   • SDR1005 10-39µH±20%(M) 47-820µH±10%(K)
   • SDR1008 10-82µH±20%(M) 100-1200µH±10%(K)
3. DCR: GW813 ou QuadTech 1880 Milliohmmeter
4. IDC Max é diminuído em 10% em relação ao seu valor inicial

Nota: As especificações do produto podem ser personalizadas.
