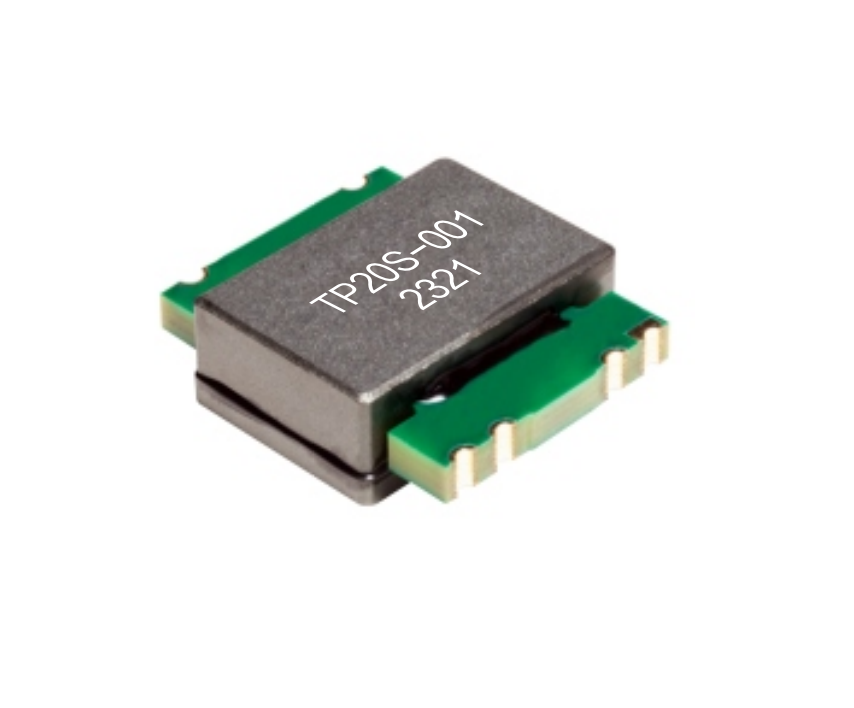

Transformador Planar de Alta Frequência 60W Série TP20S

Projetados para a conversão de energia da próxima geração, os transformadores planares da série TP20S fornecem até 60 watts de potência com uma eficiência excepcional e um perfil notavelmente baixo de apenas 9,0 mm.Optimizado para operação de alta frequência de 200 kHz a 700 kHz, a sua construção plana avançada permite uma densidade de potência superior, tornando-a a solução ideal para aplicações de espaço limitado que exigem um desempenho robusto e fiável em todo o sector industrial,automóvel, e ambientes de telecomunicações.

Características:

• Alta densidade de potência: A pegada compacta de 22 mm x 23,5 mm permite densidades de potência de até 400 watts por polegada cúbica.

• Design de alta eficiência: Arquitetura avançada de magnetismo planar minimiza as perdas para um melhor desempenho térmico.

• Faixa de frequência alargada: Otimizada para operação estável de 200 kHz a 700 kHz.

• Construção robusta: opera de forma confiável em uma ampla faixa de temperatura de 40 ° C a + 125 ° C.

• Inductância de baixa fuga: ≤ 0,5 μH O projeto reduz as perdas de comutação e o ruído em circuitos de alta frequência.

Características elétricas

Aplicações

• Conversão de potência DC/DC: topologias de conversor de alta densidade para a frente, ponte completa, meia ponte e push-pull.

• Infraestrutura de telecomunicações: Fornecimentos de energia para servidores, roteadores e amplificadores de estações base.

• Sistemas industriais: motores, sistemas de controlo e equipamentos de automação que exigem um desempenho robusto.

• Automóveis e transportes: carregadores a bordo (OBC), sistemas de gestão de baterias (BMS) e sistemas de transmissão para veículos elétricos e equipamentos pesados.

Perguntas frequentes

P: Como é que este transformador planar de alta frequência difere dos tipos tradicionais de corda?
R: A série TP20S utiliza uma estrutura de enrolamento plana, que proporciona um desempenho térmico significativamente melhor, perfil menor,e parâmetros elétricos mais consistentes como baixa indutividade de fuga, tornando-o superior para fontes de alimentação de alta frequência e alta densidade de modo de comutação (SMPS).

P: Que gestão térmica é recomendada para uma potência total de 60 W?
A: Embora projetado para alta eficiência,A obtenção de potência nominal total contínua pode exigir um layout de PCB adequado com vias térmicas e/ou fluxo de ar com base no ambiente específico de aplicação para manter uma temperatura de funcionamento segura..

P: Estão disponíveis relações de voltagem ou voltagens personalizadas?
R: Sim, os projetos personalizados são suportados para produção em volume. Por favor, entre em contato com a nossa equipe de suporte com as suas necessidades elétricas e mecânicas específicas.
