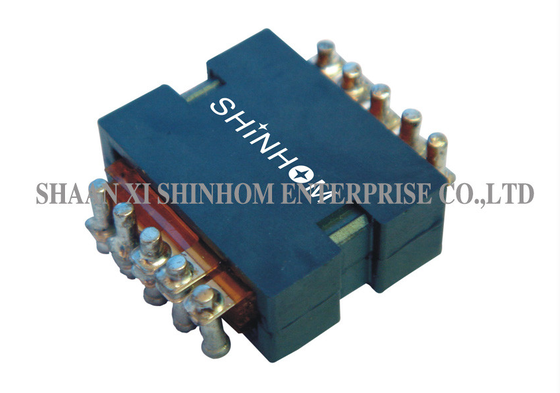

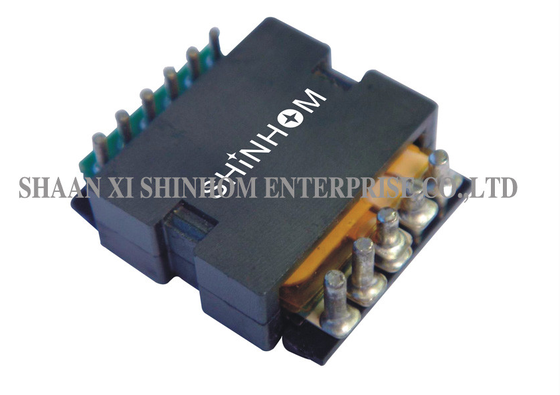

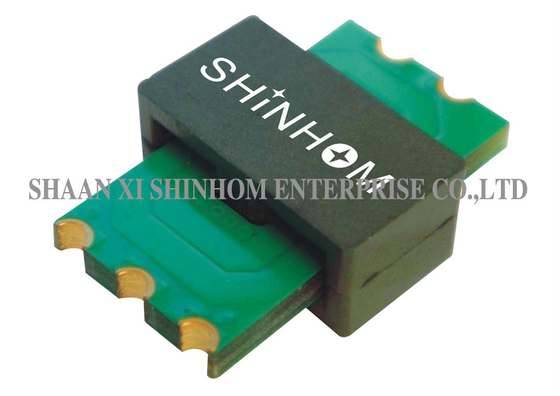

Transformador Plano de Alta Isolação de Alta Frequência TP20A Série 100W 1500Vdc para SMPS

OTransformador planar de alta frequência de 100 W da série TP20AÉ concebido para conversores DC-DC e aplicações de alimentação por comutação.75-100 W, com espessura máxima de apenas7.4 mme uma pegada de20.12*18,50 mm.O produto funciona a200-700 kHz, com uma tensão de isolamento de funcionamento de1500VdcOfereceIndutância de vazamento ultra-baixa,alta eficiência, eIME mínimo, compatível com todas as topologias SMPS.O sistema de montagem e terminação é variável.clip de dissipação de calor dedicadoO projecto garante um excelente desempenho na gestão térmica.É amplamente utilizado emConversores de corrente contínua,Fornecedores de energia de comutação, e diversosConversão de potência de alta frequênciaaplicações.

Características

• Potência até 100 W

• Faixa de frequência 200-700 kHz

• Tensão de isolamento de trabalho 1500 Vdc

• Indutância de fuga ultra-baixa (< 0,2%)

• Espessura máxima de apenas 7,4 mm

• Temperatura de funcionamento -40 a +125°C

• Compatível com todas as topologias SMPS

• Projeto específico de clipes de dissipação de calor

Aplicações

• Conversores de corrente contínua

• Fontes de alimentação por comutação (SMPS)

• Sistemas de energia distribuída

• Fontes de alimentação de equipamentos de comunicação

• Fontes de alimentação de controlo industrial

• Eletrónica automóvel

• Fontes de alimentação de equipamentos médicos

• Modulos de potência de alta densidade

Tabela de selecção das especificações do produto

Perguntas frequentes

Q: Como solicitar amostras?

A:Pode enviar uma amostra de pedido através do nosso website ou e-mail.gratuitamentee serão enviados dentro3-5 dias úteisO tempo de entrega da encomenda em massa é geralmente2- 8 semanasOs produtos personalizados serão confirmados separadamente.

P: Apoia pequenas encomendas de ensaio?

A:Sim. Pequenas encomendas de teste (abaixo do MOQ padrão) podem ser negociadas e receber os mesmos padrões de qualidade e compromissos de entrega que as encomendas em massa.

P: Como controla a qualidade?

A:Garantimos que cada produto cumpre as especificações através da inspeção de qualidade (IQC) e 100% de testes de qualidade antes da expedição.
