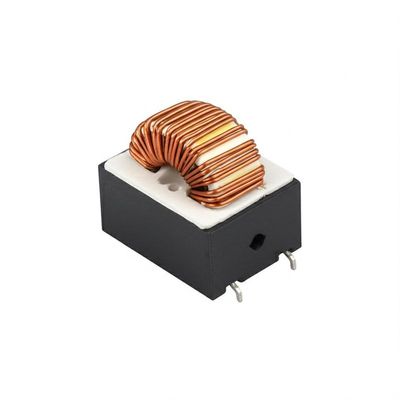

Transformador de accionamento de portão SMD toroidal com isolamento de 4,5 KVAC

Desempenho de comutação de missão crítica em formato compacto

Projetada para controle de precisão de módulos de energia IGBT/MOSFET, a nossa série SMD Transformer aproveita a tecnologia de núcleo toroidal para fornecer acoplamento magnético superior e radiação EMI mínima.Com isolamento reforçado 4.5KVAC padrões de transformador isolado (testado em 60 segundos), garante uma operação segura em motores industriais e sistemas de bateria de veículos elétricos de 800 V.O projeto de montagem de superfície economiza 50% de espaço no PCB enquanto suporta potência de saída de 5W a 65kHz, permitindo uma comutação robusta sem comprometer a confiabilidade.

Especificações elétricas

Nota crítica: manter uma distância ≥ 8 mm entre os circuitos de circuito impresso e os circuitos de circuito impresso para garantir a integridade total do isolamento.

Aplicações

Motorizações de veículos elétricos

Isola circuitos de controlo de baixa tensão de inversores de tracção de bateria de 800 V.
Emparelhamento com sensores de corrente para protecção contra sobrecorrência.

Acionamentos de motores industriais

Fornece potência de acionamento de portões para MOSFETs SiC em servosistemas controlados por PLC.
Emparelhado com: filtros EMI para suprimir ruído de comutação de 65 kHz.

Conversores de energia renovável

Permite o ajuste do ciclo de trabalho (10% ∼ 50%) nos microinvertidores solares.
Emparelhados com: Indutores de potência para fontes auxiliares de CC/DC.

Perguntas frequentes

P: Como é que isto difere dos transformadores de potência padrão?
A. Especificamente concebidos para aplicações de transformadores de transmissão por porta:

• Frequência de comutação mais elevada (50/65 kHz versus 50/60 Hz)

• Indutância de fuga mais baixa (≤ 4μH versus > 100μH)

• Isolamento reforçado (4.5KVAC versus 2.5KVAC típico)

P: Pode eliminar o tiro em circuitos de meia-ponte?
R: Sim. O acoplamento apertado do transformador SMD toroidal (tolerância de relação de ± 1,1%) minimiza a distorção do atraso de propagação. Combine com controladores de tempo morto para resultados ideais.

Q: Proporções de rotação personalizadas suportadas?

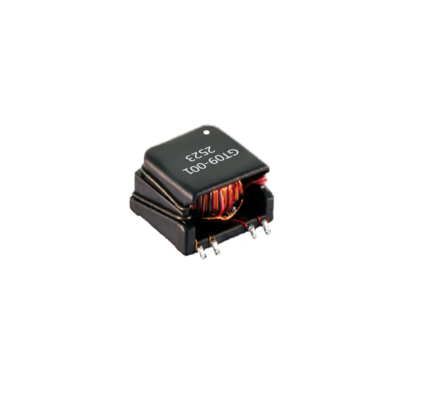

A: Relações normalizadas 1:1.25/1.4/1.5/1.71 (GT09-001 a 004).
