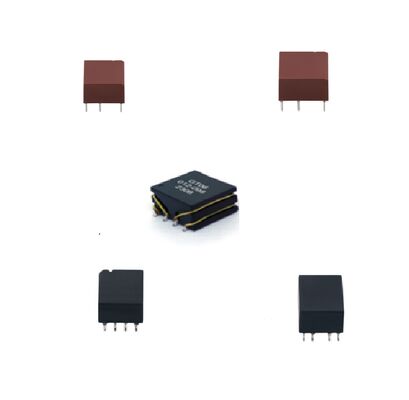

Transformador de potência de alta frequência certificado AEC-Q200 com tensão de isolamento de 4KVrms e impressão SMD compacta para veículos elétricos e indústria 4.0

5.000
MOQ
AEC-Q200 Certified High Frequency Power Transformer with 4KVrms Isolation Voltage and Compact SMD Footprint for EVs & Industry 4.0
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Destacar:

Transformador de alta frequência de pegada SMD compacto

,

Transformador de alta frequência AEC-Q200
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS
Número do modelo: GT06KXXA0
Documento: GT06KXXA0 _.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 ~ 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto
Transformador de potência de isolamento de alta tensão para veículos elétricos e sistemas industriais 4.0
Projetado para os ambientes automotivos e industriais mais exigentes,A série GT06K é um transformador de isolamento de alta tensão certificado AEC-Q200 que garante um desempenho fiável em condições extremas, incluindo largas faixas de temperatura (-40°C a +125°C), vibração e salinidade, com isolamento reforçado conforme com a norma IEC 62368-1 e uma distância mínima de deslizamento de 8 mm,fornece isolamento elétrico robusto de até 4KVrms para aplicações críticas para a segurançaA sua impressão SMD compacta e o seu design solúvel por ondas tornam-na uma escolha ideal para veículos elétricos de próxima geração e sistemas de fabricação inteligentes que exigem alta eficiência, alta fiabilidade,e Indústria 4.0 compatibilidade.
Principais especificações
Opções de relação de voltas Configurações múltiplas de 1:1 a 8:3 (por exemplo, 1:1, n.o 1:2, 2:1, 3:4, 3:5, 3:8, 4:3, 8:3, 8:9, n.o 1:1.7)
Indutividade (Pin 1-3) 538 μH ou 680 μH (± 35%) medidos a 100 kHz, 100 mVrms
Indutividade de fuga 00,6 μH a 2,0 μH no máximo (primário com curto-circuito secundário)
Capacidade (de primária a secundária) 15 pF a 30 pF no máximo
Resistência de CC (primária 1-3) 750 mΩ a 1500 mΩ no máximo
Resistência de CC (secundário 6-4) 750 mΩ a 1500 mΩ no máximo
Voltagem de isolamento 4KVrms (550Vrms de funcionamento contínuo)
Deslizamento e distância de escoamento ≥ 8 mm entre os enrolamentos primários e secundários
Temperatura de funcionamento e armazenagem -40°C a +125°C
Certificação e conformidade Isolamento reforçado AEC-Q200, IEC62368-1
Classificação MSL Nível 1, duração no piso 0,5 anos a ≤ 30°C / 60% RH
Perfil de solda Perfil de solda por ondas recomendado, incluído com orientações de pré-aquecimento, ramp-up, temperatura máxima (250°C±3°C) e ramp-down
Aplicações
Sistemas de veículos elétricos:Carregadores integrados (OBC), sistemas de gestão de baterias (BMS), unidades de accionamento eléctrico e conversores CC-CC
Infraestrutura de carregamento de veículos elétricos:Modulos de alimentação AC/DC em estações de carregamento e caixas de parede
Automatização industrial e indústria 4.0:Motores, servocontroladores, PLCs e sistemas de controlo de movimento de alta precisão
Energia renovável:Inversores fotovoltaicos, sistemas de armazenamento de energia (ESS) e conversores ligados à rede
Telecomunicações e redes:Fontes de alimentação isoladas para roteadores, interruptores e equipamentos PoE
Eletrónica médica e ferroviária:Fases de alimentação isoladas para efeitos de segurança em que a alta fiabilidade e a certificação são obrigatórias
etiqueta:

Transformador de alta frequência certificado AEC-Q200

Transformador de potência de isolamento de 4KVrms

Transformador de isolamento de pegada SMD compacto
