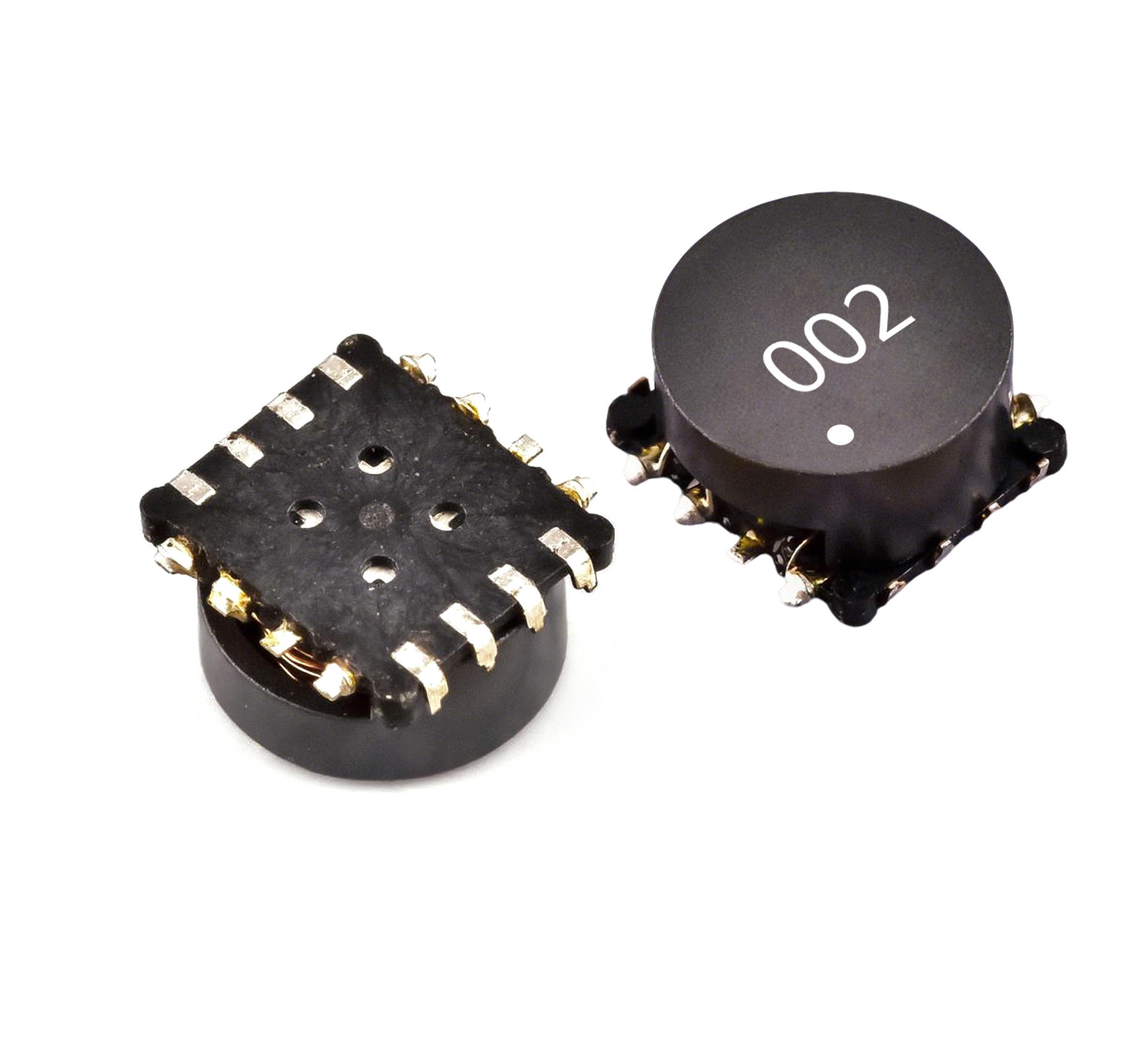

Transformador de Carga de Capacitor de Flash da Série SDRS

Projetada para transferência rápida de energia em sistemas compactos de fotoflash, a série SDRS5630T oferece carregamento de capacitores de alta eficiência com taxas de rotação de até 1:25O seu design de baixo perfil e a sua indutividade de fugas minimizadas garantem um desempenho estável em faixas de temperatura industriais (-20°C a +110°C).Estes transformadores possuem isolamento reforçado (500Vrms resistir tensão) e enrolamento de precisão para a entrega de energia de pulso consistente em aplicações de espaço limitado.

Características

• Profil ultra-baixo: 5,8 mm de altura máxima para a otimização do espaço do PCB.

• Indutividade de vazamento reduzida ao mínimo: Melhora a eficiência da transferência de energia.

• Temperatura de funcionamento prolongada: confiabilidade de -20°C a +110°C.

• Instalação de superfície (SMD): Compatibilidade de montagem automatizada.

• Isolamento de alta tensão: 500Vrms resistem à tensão.

• Embalagens de fita: Produção simplificada (indicada na ficha de dados como "Completamento dos rolos").

  Características elétricas

  Número da parte	Relação de voltas (Np:Ns)	Pri Indutividade (μH) ±20%	Sec Indutividade (mH) Ref.	Pri DCR (mΩ)	Sec DCR (Ω)
  A partir de 1 de janeiro de 2018	1:15	16.1	3.5	392	85.0
  A partir de 1 de janeiro de 2018	1:10.2	8.5	0.8	370	20.0
  A partir de 1 de janeiro de 2018	1:15	10.0	2.2	250	52.1
  A partir de 1 de janeiro de 2018	1:25	10.0	6.3	250	85.4
  A partir de 1 de janeiro de 2018	1:15	9.9	2.2	252	52.1
  A partir de 1 de janeiro de 2018	1:17	18.5	4.7	418	75.8

  Notas: As listas da ficha de dados duplicam a entrada SDRS5630T-004; a tabela reflecte apenas modelos únicos.




  Características físicas

  • Dimensões: 5,6 ± 0,2 mm (W) × 3,0 mm máximo (H) × 5,8 mm máximo (L).

  • Configuração do terminalDesenho de 8 pinos (ver diagrama de enrolamento: pin 1-4 = Np, pin 5-8 = Ns).

  • Instalação: Pad layout otimizado para solda de refluxo SMD.




  Aplicações

  • Imagem digital: Carregamento de condensadores de alta velocidade para unidades flash DSLR/câmara compacta.

  • Iluminação de estroboscópio: Geração de pulsos energéticamente eficientes em flashes portáteis.

  • Sensores industriais: Circuitos de desencadeamento que exigem uma rápida descarga de alta tensão.

  • Dispositivos médicos: Sistemas de flash compactos para equipamento endoscópico/diagnóstico.




  Conformidade e embalagem

  • Materiais compatíveis com a RoHS.

  • Embalagem padrão de fita e bobina ("Rolls Completion").
