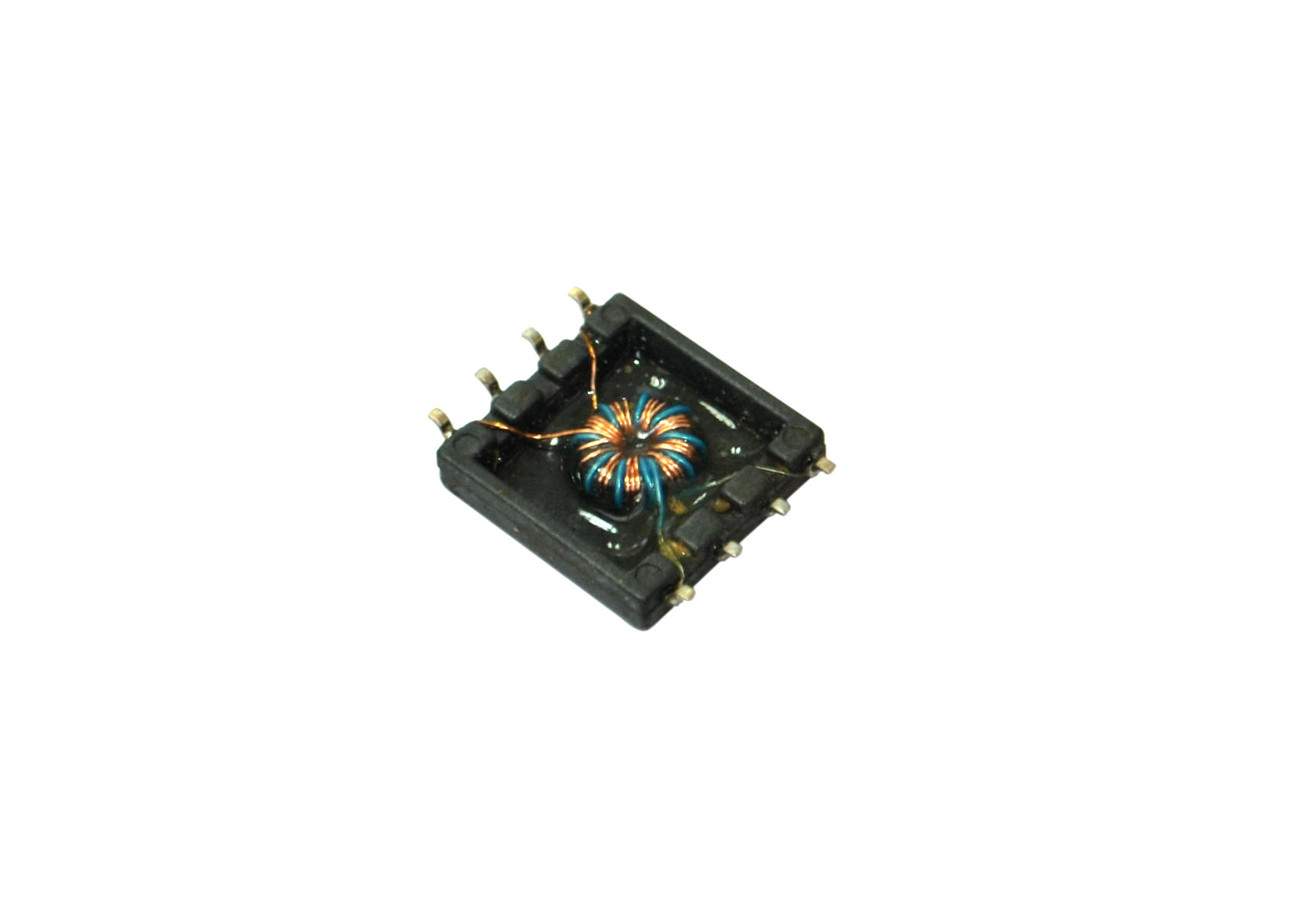

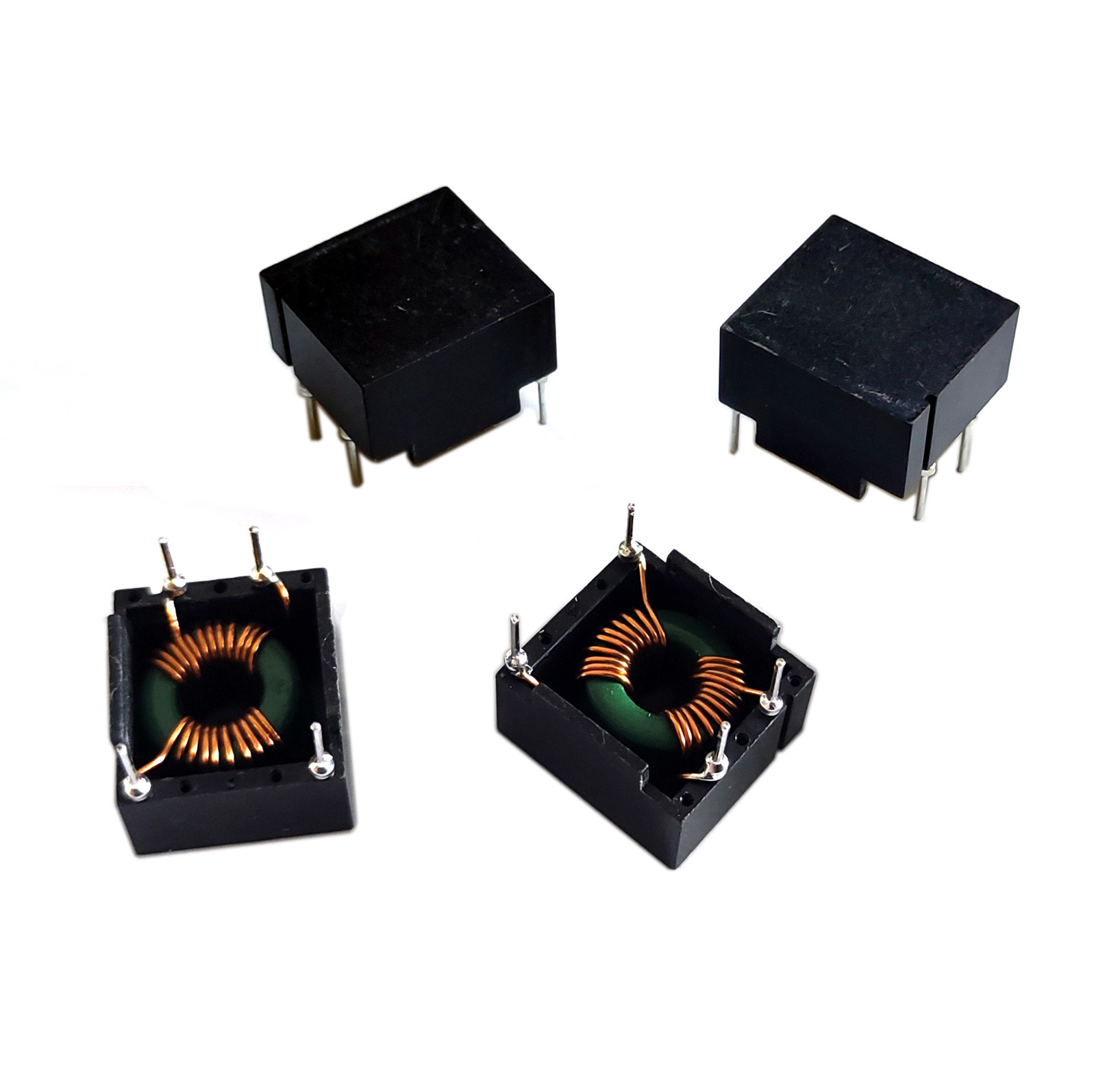

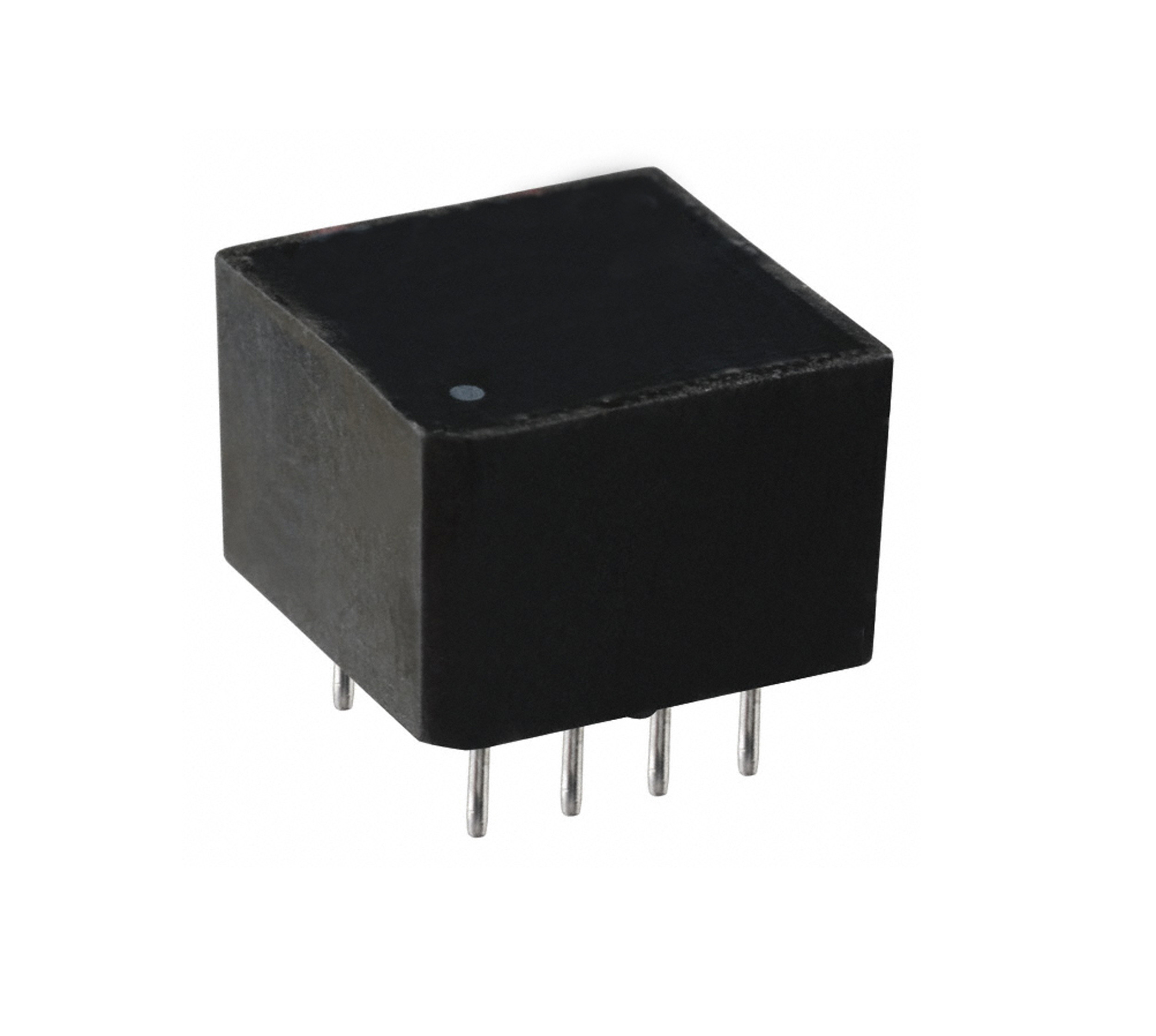

Transformador alto do pulso do isolamento 2KV para a ignição do queimador

Transformador alto do isolamento, transformador de alta frequência do pulso do sinal

Princípio de funcionamento de transformador do transformador A do pulso que usa a propriedade da saturação magnética do núcleo para converter a tensão da onda de seno da entrada em uma tensão estreita da saída de pulso. Pode ser usado para a ignição do queimador, o disparador do tiristor, etc.

Características:

• . Encapsulado inteiramente
• . Baixos indutância do escapamento, capacidade do enrolamento, e D.C. Resistance
• . Perfil baixo
• . Baixa perda de inserção
• . Escala de frequência 10 quilohertz a 500 megahertz
• .RoHS complacente
• . Todas as especificações sujeitam para mudar sem aviso prévio.

Especificação elétrica:

• Relação das voltas: N1: N2=1: 1.2±5%
• Indutância (1-5): 220uH+35%/-25%@10KHz, 0.1V
• Indutância (9-7): 320uH+35%/-25%@10KHz, 0.1V
• RCI (1-5): 30mΩ máximo
• RCI (9-7): 35mΩ máximo
• Olá!-potenciômetro: 2.0KVac, 2mA, 60S N1 ao N2
• Temperatura de funcionamento: 0℃ a +85℃
• Temperatura de armazenamento: -40℃ a +85℃
