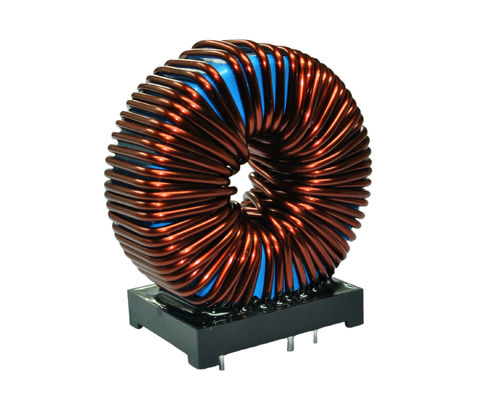

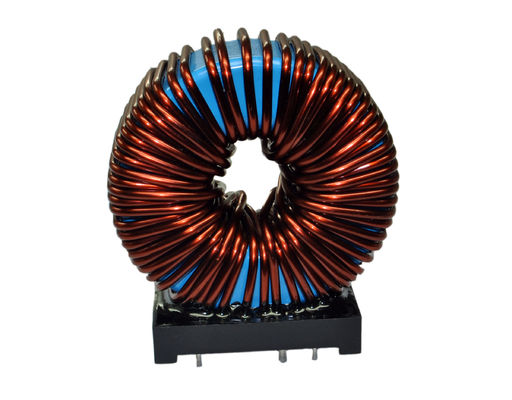

Escala Toroidal da indutância do indutor 800uH do poder do indutor Toroidal atual alto do núcleo

CARACTERÍSTICAS:
O mais baixo DCR/μH
Altura: 65mm máximos
Pegada: 65mm*45mm
Avaliação atual: até 10Apk
Escala da indutância: 800µH

NOTAS:.

• Frequência do teste: 1.0KHz/0.25Vdc
• Instrumento dos testes: L: HP4284A, CH11025, CH3302, CH1320, CH1320S RCL METER/Rdc: CH16502, OHMÍMETRO do MICRO de Agilent33420A.
• A corrente avaliada calor (Irms) causará a elevação da temperatura da bobina aproximadamente, △T=40℃ sem perda do núcleo.
• A corrente de saturação (Isat) fará com que L0 deixe cair aproximadamente 25%
• A temperatura da peça (ambiental + elevação do temp) não deve exceder 125℃ sob condições operacionais do pior caso. O projeto de circuito, o componente, do traço do PWB tamanho e espessura, fluxo de ar e outro refrigerar provisions toda a influência a temperatura da peça. A temperatura da parte deve ser verificada na aplicação do fim.
• Temperatura de funcionamento: -40℃ - +105℃.
• Temperatura de armazenamento: -40℃ - +105℃.
