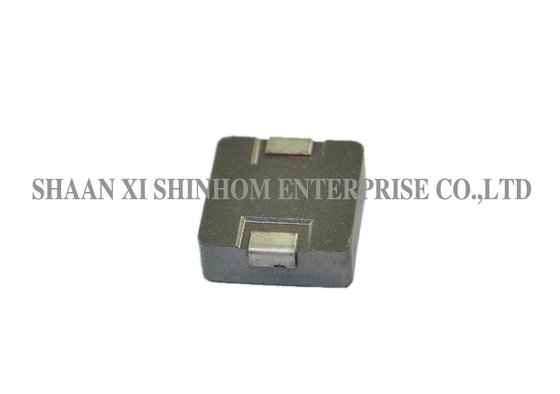

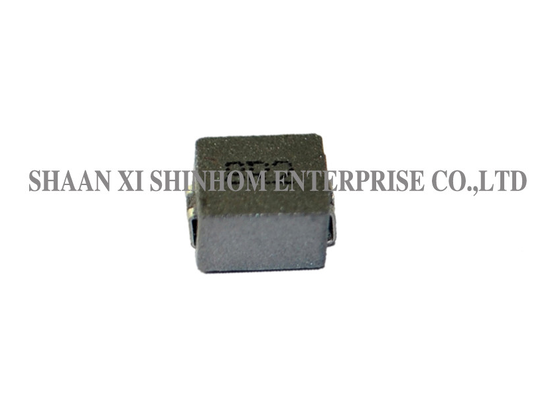

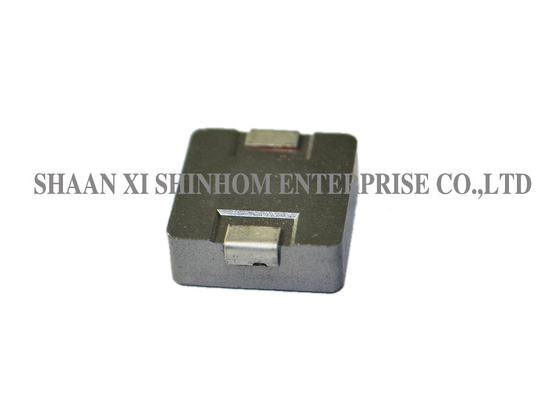

Esmagamento de potência SMD de alta corrente série LPM1240-1270 Altura mais baixa no pacote para notebooks e servidores

Indutores de potência de alta corrente da série LPM1240/1250/1260/1265/1270

O Indutor de potência SMD blindado da série LPM1240-1270 apresenta uma estrutura composta e design blindado , oferecendo a menor altura em seu tamanho de pacote , o menor DCR/μH em seu tamanho de pacote, e excelente capacidade de lidar com picos de corrente transiente altos sem saturação. A estrutura composta reduz significativamente o ruído audível, tornando-o adequado para aplicações sensíveis ao ruído. Temperatura de operação: -40 a +105°C . Temperatura de armazenamento: -40 a +105°C , atendendo a vários requisitos de ambientes hostis. É amplamente utilizado em conversores DC-DC , sistemas de energia distribuída , computadores pessoais e dispositivos eletrônicos portáteis , PDAs/laptops/desktops/servidores , conversores POL de alta corrente , e dispositivos alimentados por bateria . É uma escolha ideal para projetos de fontes de alimentação compactas de alta densidade.

• Lida com picos de corrente transiente altos sem saturação.
• Ruído de zumbido ultrabaixo, devido à construção composta.
• Construção blindada
• Menor altura nesta pegada de pacote.
• Menor DCR/μH, neste tamanho de pacote.

• Conversores DC/DC em sistemas de energia distribuída
• Aplicações usadas em comutação de energia
• Computadores pessoais e outros equipamentos eletrônicos portáteis.
• Aplicações de PDA/notebook/desktop/servidor
• Conversores POL de alta corrente
• Fontes de alimentação de baixo perfil e alta corrente
• Dispositivos alimentados por bateria

• Frequência de teste: 100KHz / 0.25Vdc
• A corrente nominal (Irms) causará um aumento de temperatura na bobina aproximadamente, ΔT=40°C sem perda de núcleo.
• A corrente de saturação (Isat) fará com que L0 caia aproximadamente 20%
• A temperatura da peça (ambiente + aumento de temperatura) não deve exceder 125°C sob as piores condições de operação. O projeto do circuito, o componente, o tamanho e a espessura da trilha do PCB, o fluxo de ar e outras provisões de resfriamento afetam a temperatura da peça. A temperatura da peça deve ser verificada na aplicação final.
• Temperatura de operação: -40°C - +105°C.
• Temperatura de armazenamento: -40°C - +105°C.

Nota: As especificações do produto podem ser personalizadas.

P: Como a estrutura composta reduz o ruído audível?

R: A estrutura composta utiliza materiais de núcleo especiais e processos de preenchimento para reduzir efetivamente a vibração causada pelo efeito magnetostritivo. Isso reduz significativamente o ruído audível na faixa de frequência audível, tornando-o especialmente adequado para dispositivos portáteis sensíveis ao ruído e aplicações de eletrônicos de consumo.

P: Qual é a diferença entre Irms e Isat? Como selecionar?

R: Irms (corrente nominal) é o valor de corrente DC que causa um aumento de temperatura de aproximadamente 40°C na bobina. Isat (corrente de saturação) é o valor de corrente de pico no qual a indutância cai aproximadamente 20%. Para seleção, recomendamos pegar o menor dos dois valores e garantir que a temperatura do componente (temperatura ambiente + aumento de temperatura) não exceda 125°C .

P: Quais são as vantagens do design de menor altura em seu tamanho de pacote?

R: O design de menor altura em seu tamanho de pacote economiza espaço vertical na PCB, tornando-o especialmente adequado para designs de dispositivos compactos com restrição de altura, atendendo às tendências de miniaturização e fatores de forma finos sem comprometer a capacidade de manuseio de energia.

P: Como solicitar amostras? Qual é o prazo de entrega?

R: Você pode enviar uma solicitação de amostra através do nosso site ou e-mail. Por favor, forneça as informações da sua empresa e o modelo alvo. As amostras são gratuitas e serão enviadas em 3-5 dias úteis . O prazo de entrega para pedidos em massa é geralmente de 2-8 semanas .
