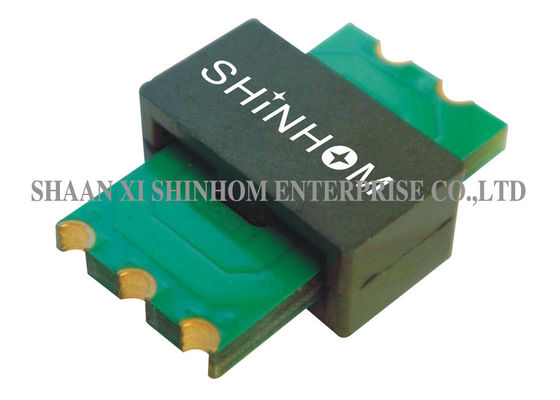

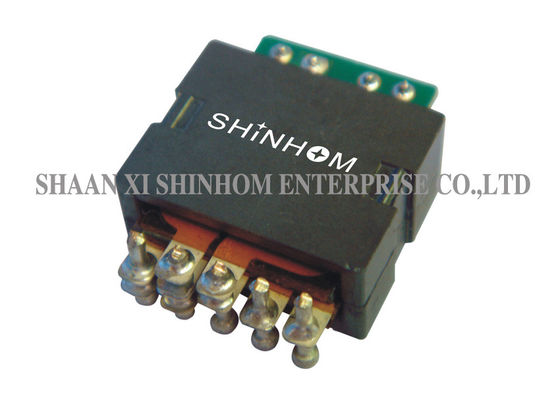

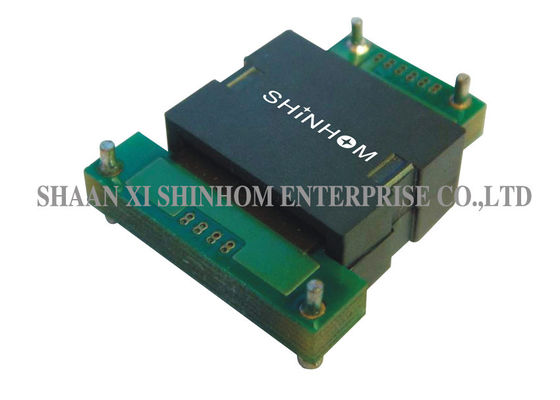

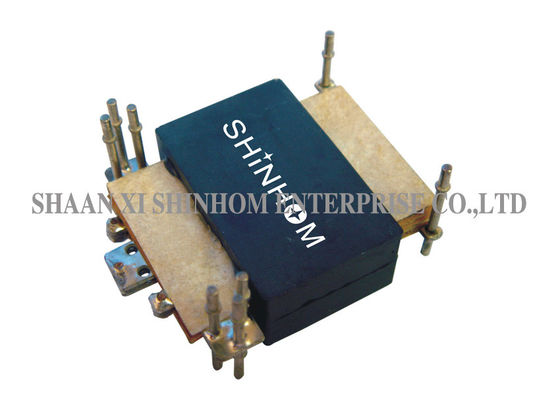

Transformador planar de pouco peso, tipo liso do transformador alto do isolamento

Transformador planar da alta frequência 150W da série de TP25D, PWB que monta o transformador planar, espessura máxima 9.12mm

CARACTERÍSTICAS:

• Avaliação de poder até 150 watts
• Eficiência elevada sobre de 98%
• Densidade de poder superior de 600 watts pela polegada cúbica
• Pegada 23,5 mm×20.10 milímetro
• Mais baixo perfil de 9,12 milímetros
• Isolamento alto 1500 VDC (operacionais)
• Alta frequência 200 kHz-700 quilohertz
• Temperatura de funcionamento -40℃ a +125℃
• Indutância muito baixa do escapamento (menos de 0,2% para núcleos un-abertos).
• Eficaz na redução de custos e preços competitivos.
• Interferência eletromagnética mínima (EMI).
• Distâncias altas da dispersão e do afastamento entre preliminar e
• Aplicável a todas as topologias de SMPS.
• Várias opções da montagem e dos terminais (horizontal, vertical, Através-furos, SMT, pinos, Voo-cabos e mais).
• Fechos dedissipação especialmente projetados.
• Transformador planar do perfil baixo
• Transformador planar de alta potência
• Transformador planar de alta frequência
• Transformador planar do PWB
• Transformador de poder planar do interruptor
• Transformador planar disponível imediatamente de SMT

APLICAÇÕES:

• Conversores do elevado desempenho DC/DC.
• Eficiências elevadas até sobre 98 por cento, densidade de poder superior de 600 watts por conversores cúbicos da polegada DC/DC.
• Para dianteiro, a completo-ponte, a metade-ponte e conversores push pull de DC/DC.
• Tensões de entrada entre 18V e 75V, e tensões da saída de 52V para baixo aos conversores de 1.0V DC/DC.
• Telecomunicações, sistemas de controlo industriais,
• Sistemas automotivos e pesados do veículo do equipamento

INFORMAÇÃO TÉCNICA:

• A indutância é medida com Pin conectado de ambos os enrolamentos preliminares em série (2-5) com o Pin (3-4) shorted.
• A indutância do escapamento é medida em enrolar Pin (2-4) com todo enrolamento restante shorted.
• Todas as especificações típicas em TA=25℃.
