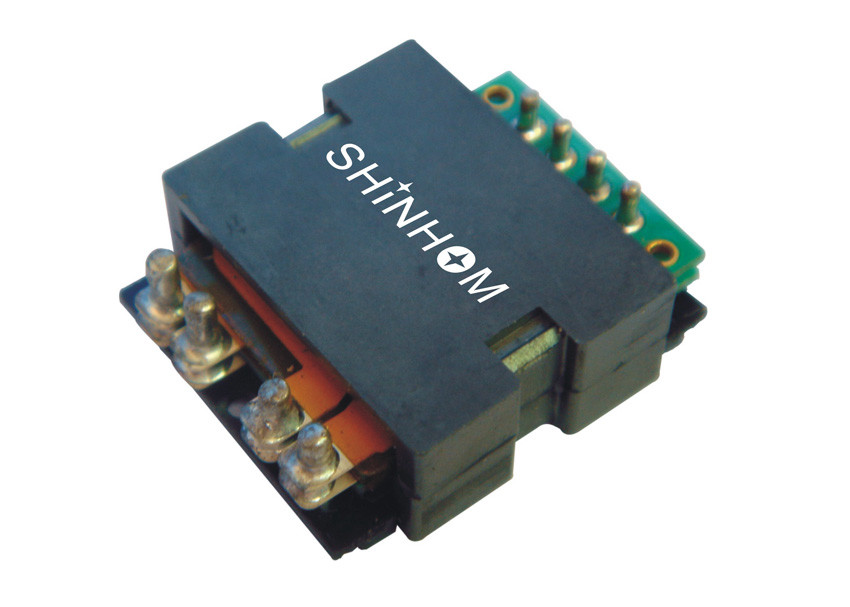

Transformador de poder planar 75W do interruptor para sistemas de controlo industriais

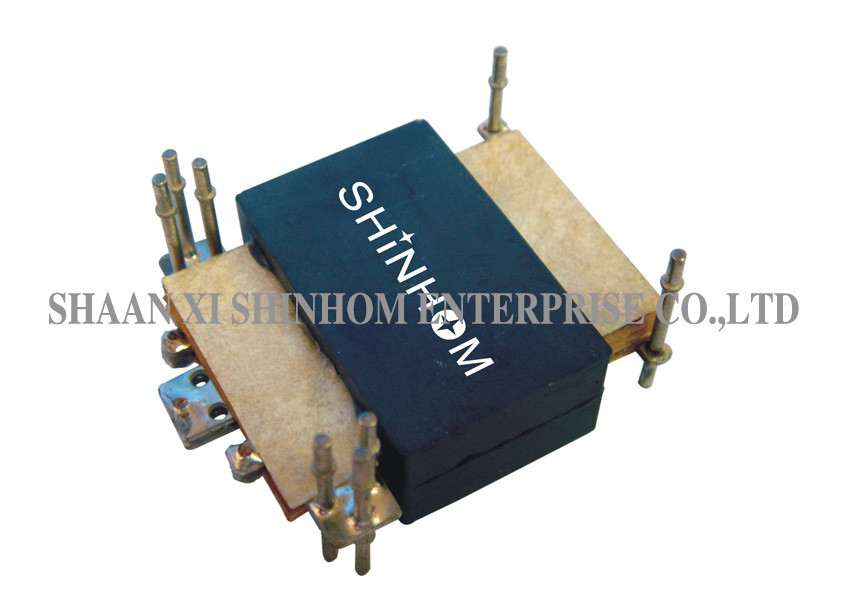

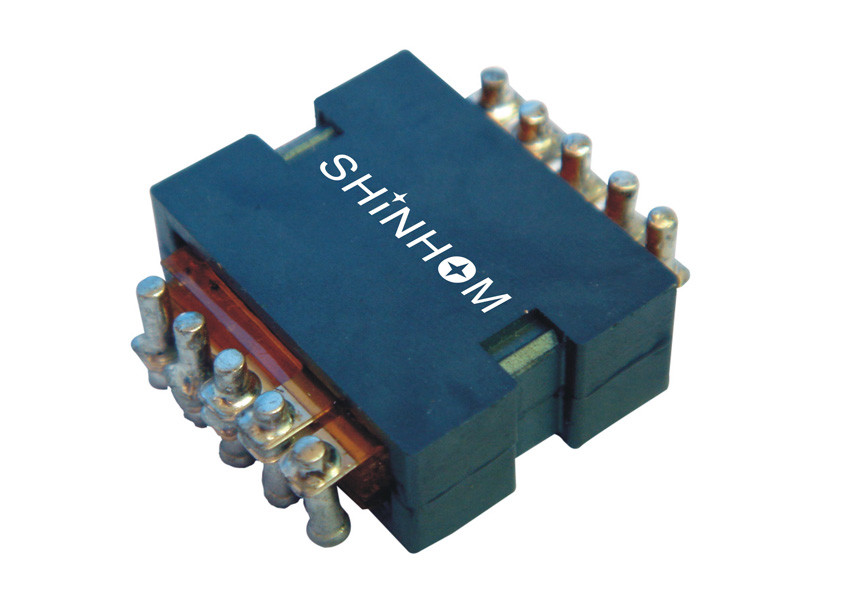

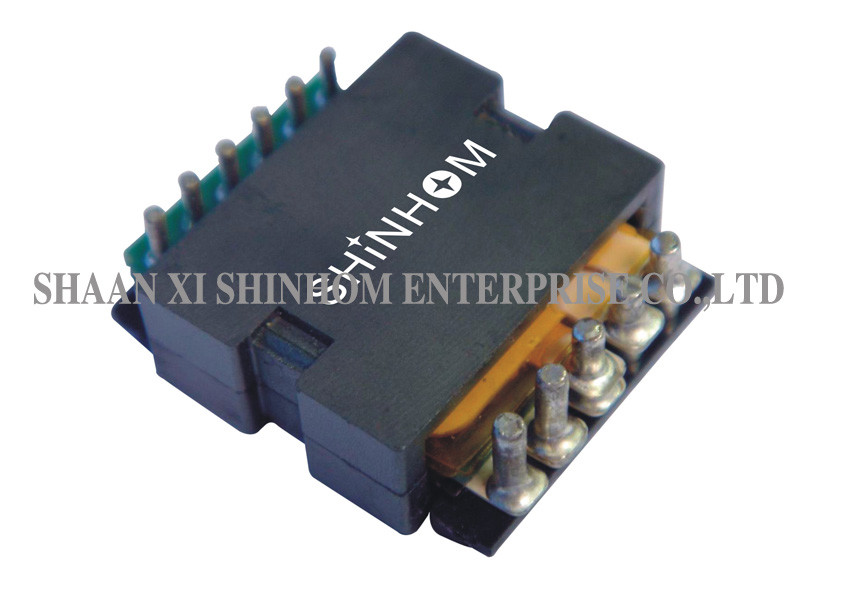

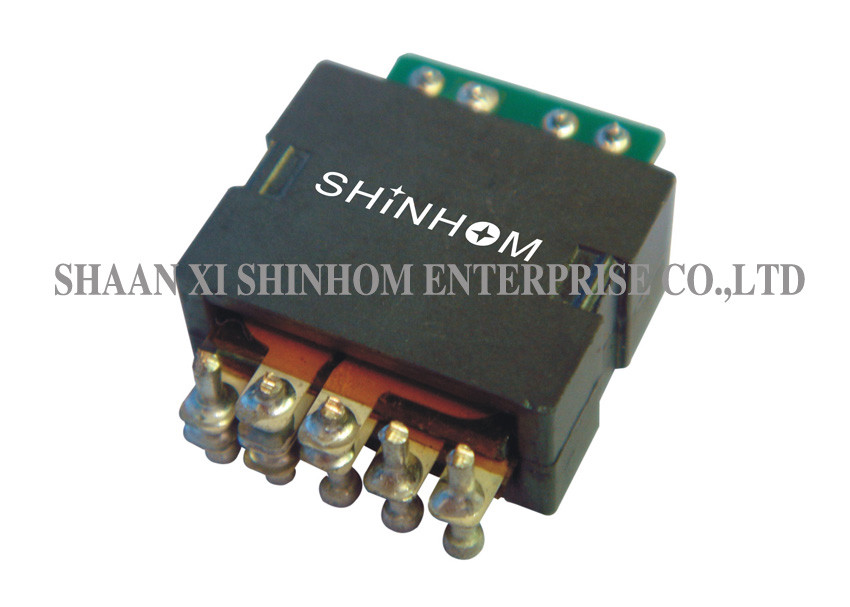

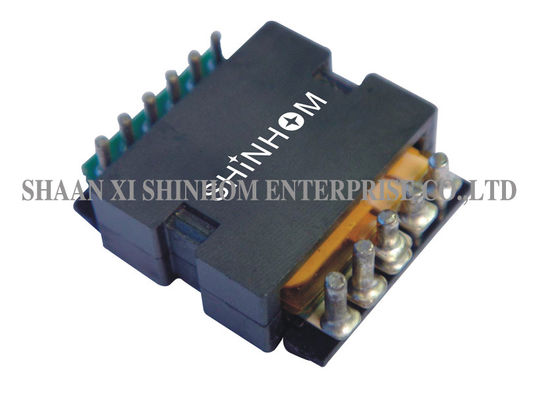

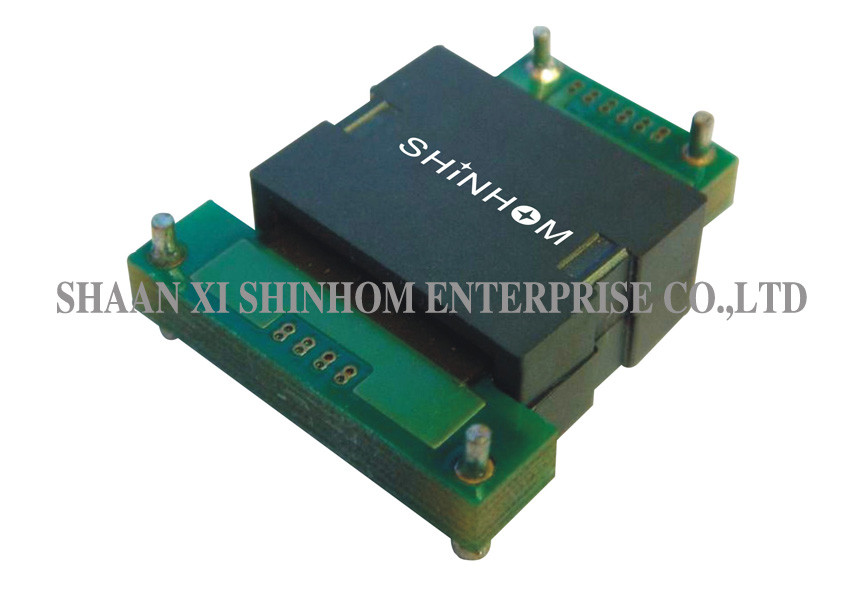

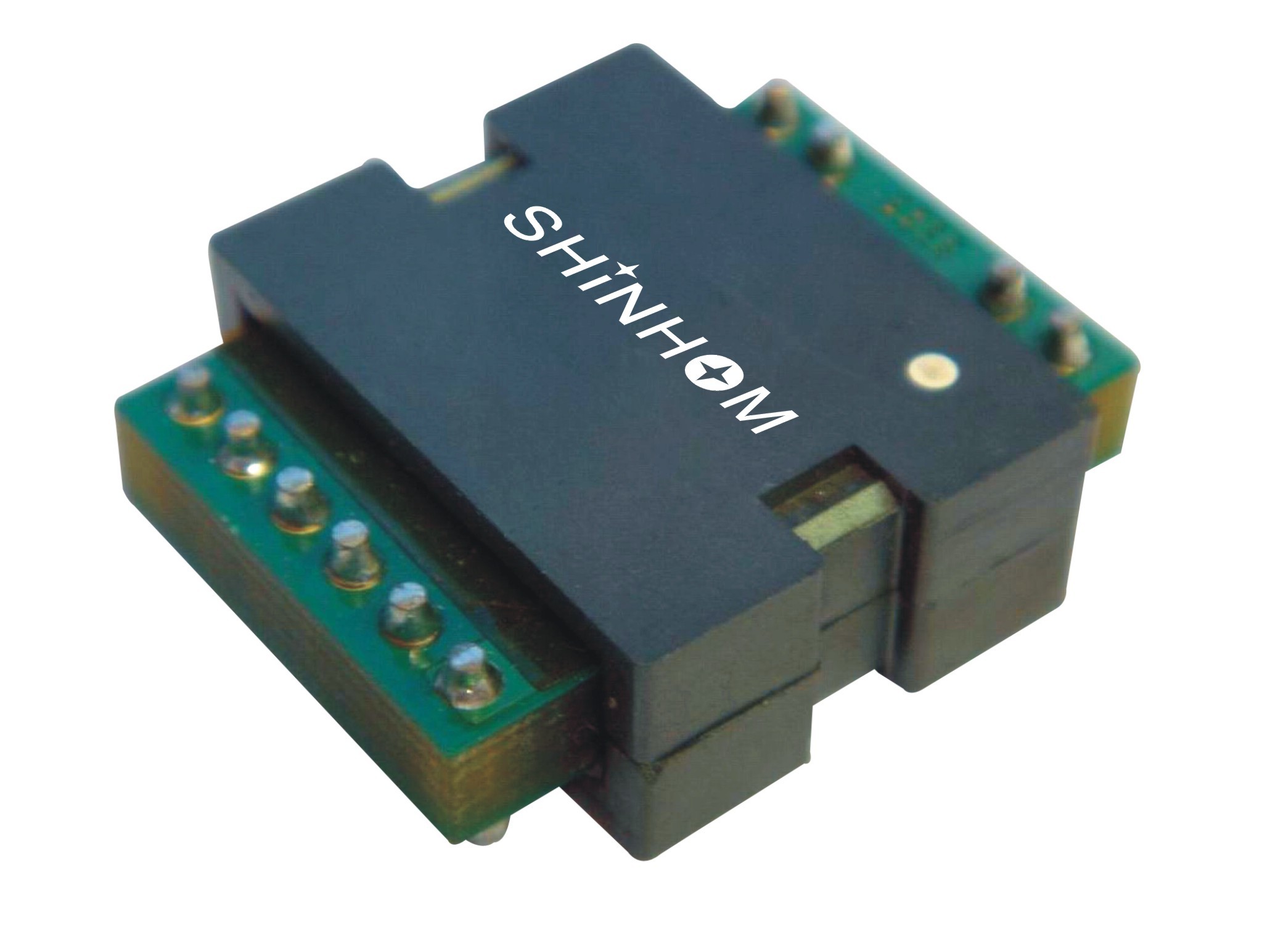

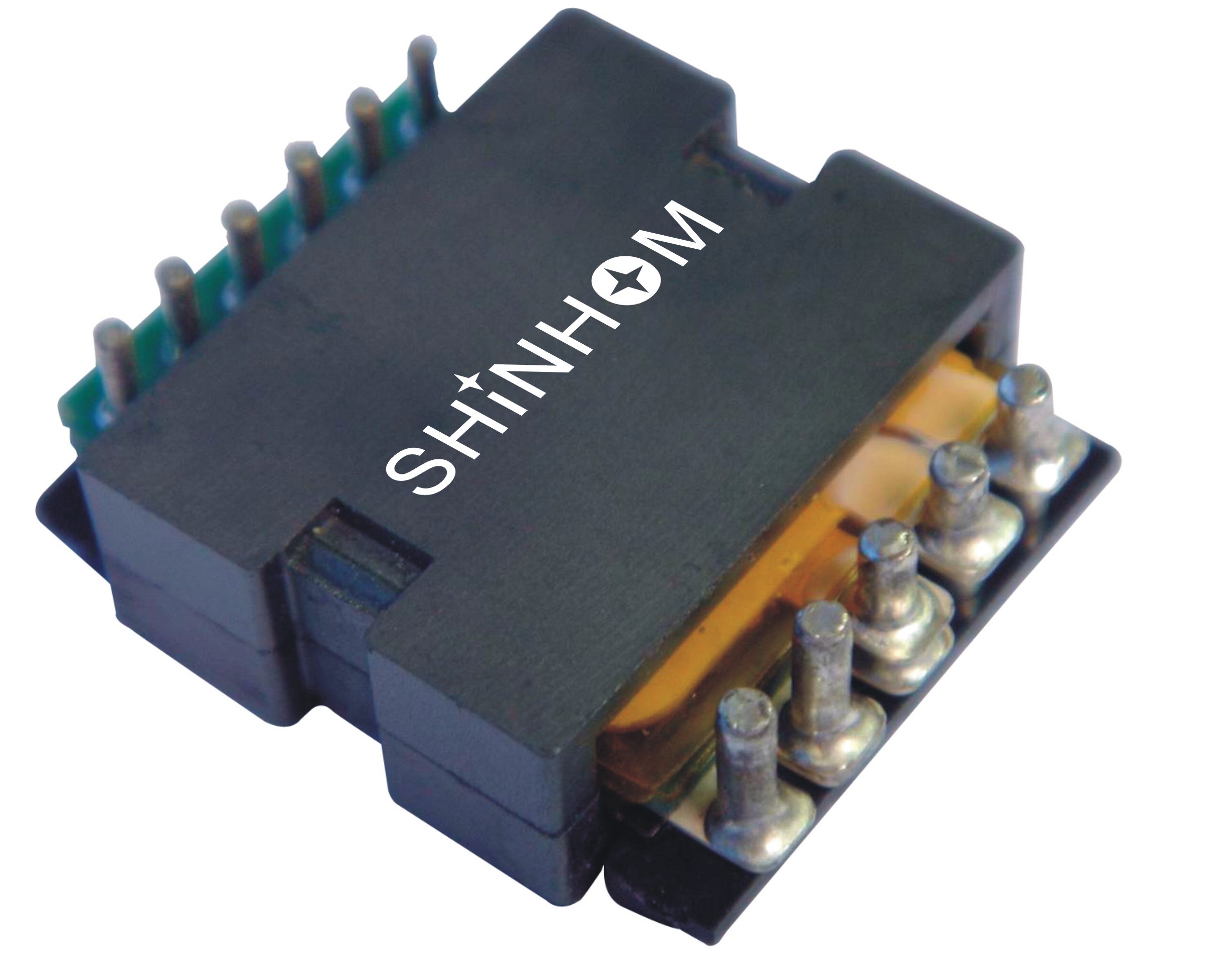

Transformador planar da alta frequência 75W da série de TP20B, PWB que monta o transformador planar, espessura máxima 6.6mm

         Esta é uma matriz das configurações do enrolamento. São seridos idealmente entregar entre 35-75W da fonte de alimentação na aplicação dos conversores de DC-CD.

CARACTERÍSTICAS:

• Avaliação de poder até 75 watts
• Eficiência elevada sobre de 98%
• Pegada 20,3 mm×18.50 milímetro
• Mais baixo perfil de 6,6 milímetros
• Isolamento alto 1500 VDC (operacionais)
• Alta frequência 200 kHz-700 quilohertz
• Temperatura de funcionamento -40℃ a +125℃
• Indutância muito baixa do escapamento (menos de 0,2% para núcleos un-abertos).
• Eficaz na redução de custos e preços competitivos.
• Interferência eletromagnética mínima (EMI).
• Distâncias altas da dispersão e do afastamento entre preliminar e
• Aplicável a todas as topologias de SMPS.
• Várias opções da montagem e dos terminais (horizontal, vertical, Através-furos, SMT, pinos, Voo-cabos e mais).
• Fechos dedissipação especialmente projetados.
• Transformador planar do perfil baixo
• Transformador planar de alta potência
• Transformador planar de alta frequência
• Transformador planar do PWB
• Transformador de poder planar do interruptor
• Transformador planar disponível imediatamente de SMT

APLICAÇÕES:

• Conversores do elevado desempenho DC/DC.
• Eficiências elevadas até sobre 98 por cento, densidade de poder superior de 500 watts por conversores cúbicos da polegada DC/DC.
• Para dianteiro, a completo-ponte, a metade-ponte e conversores push pull de DC/DC.
• Tensões de entrada entre 18V e 75V, e tensões da saída de 18V para baixo aos conversores de 1.2V DC/DC.
• Telecomunicações, sistemas de controlo industriais,
• Sistemas automotivos e pesados do veículo do equipamento

INFORMAÇÃO TÉCNICA:

• A indutância é medida entre Pin (2-5) em 100 quilohertz, 100 mVrms
• A indutância do escapamento é medida em Pin do enrolamento preliminar (2-5) com o enrolamento secundário shorted.
• Todas as especificações típicas em TA=25℃±5℃.
