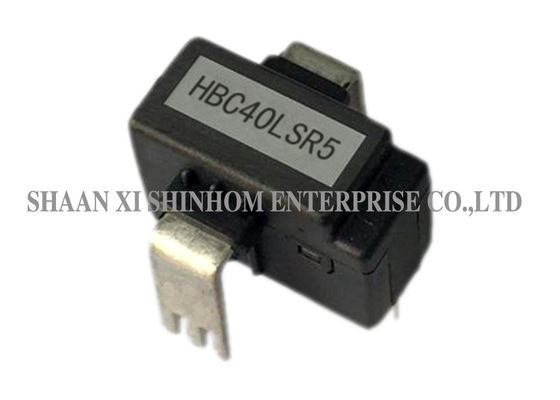

A Multi-escala da série HBC-LSR5 fechou o sensor atual de efeito hall do modo do laço com o 0 50A à entrada, tensão de fonte 5V
O sensor atual da multi-escala da série HBC-LSR5 é um dispositivo fechado do laço baseado no princípio de medição do método de efeito hall e nulo do equilíbrio, com um isolamento galvânico entre o circuito preliminar e secundário. Fornece a medida eletrônica exata da C.C., da C.A. ou de correntes pulsadas.
Sentidos para o uso
Características:
Aplicações:
DADOS BONDES:
|
HBC06 LSR5 |
HBC10 LSR5 |
HBC15 LSR5 |
HBC20 LSR5 |
HBC25 LSR5 |
HBC30 LSR5 |
HBC40 LSR5 |
HBC50 LSR5 |
|
|
| Corrente de entrada avaliado (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | A |
| Teste a escala atual | ±15 | ±25 | ±37.5 | ±50 | ±62.5 | ±75 | ±100 | ±105 | A |
| Gerencie a relação (Np/Ns) | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | T |
| Tensão avaliado da saída | ±0.8±0.5% | V | |||||||
| Tensão de fonte | +5±5% | V | |||||||
| Tensão deslocada | 2.5±0.5% | V | |||||||
| Tensão da referência (VR) | 2.5±0.8% | V | |||||||
| Tensão da referência externo | 2.0-2.8 | V | |||||||
| Tração deslocada da tensão | ≤±0.1 | mV/℃ | |||||||
| Tração da tensão da saída | ≤±0.05 | mV/℃ | |||||||
| Linearidades (Ip=0-±Ipn) | ≤±0.2 | %FS | |||||||
| Classe | ≤±1.0 | % | |||||||
| di/dt | >50 | A/ΜS | |||||||
| Tempo de resposta | ≤1 | µS | |||||||
| Largura de banda (- 1db) | DC~100 | Quilohertz | |||||||
| Tensão da isolação | 2.5@ (50HZ, 1min) | Quilovolt | |||||||
| Temperatura de funcionamento | -40~+85 | ℃ | |||||||
| Temperatura de armazenamento | -40~+105 | ℃ | |||||||
Notas: As especificações de produto podem ser personalizadas
