Característica
* circuito fechado
* tensão de fonte: C.C. +-15~24V
* medida de correntes capaz: C.C., C.A., pulso com isolamento galvânico entre o circuito preliminar e o circuito secundário.
Vantagens
* a instalação fácil
* pode ser personalizado
* precisão alta
* linearidades muito boas
* nenhumas perdas de inserção
* consumo da baixa potência
* escala de medição largamente atual
* imunidade alta à interferência externo
* tração da baixa temperatura
* tempo de resposta aperfeiçoado, nenhumas perdas de inserção
Aplicações
* aplicações do inversor
* movimentação da variável-velocidade de AC/DC
* fontes de alimentação ininterrupta (UPS)
* fontes de alimentação comutadas (SMPS) do modo
* aparelhos eletrodomésticos do controle da movimentação da frequência
* detecção atual na indústria de energias eólicas
* detecção fotovoltaico do inversor
|
|

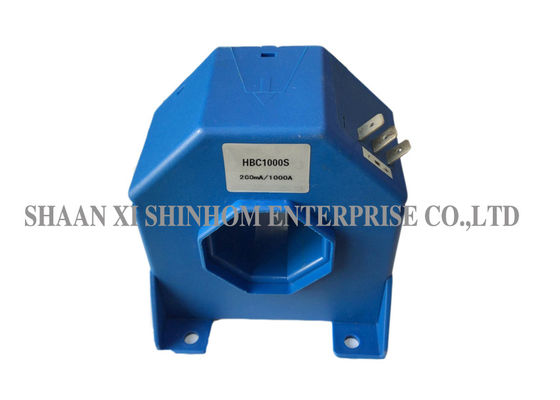

HBC1000S |
|
|
Corrente de entrada avaliado |
1000 |
A |
|
Teste a escala atual |
1500 |
A |
|
Tensão avaliado da saída |
200 |
miliampère |
|
Tensão de fonte |
±15~±24 |
V |
|
Offset zero da corrente |
≤±1.0 |
miliampère |
|
Gerencie a relação |
1:5000 |
|
|
Tempo de resposta |
<1 |
µs |
|
Linearidades |
≤±0.2 |
%FS |
|
Tensão 50HZ da isolação, 1min |
3 |
Quilovolt |
|
di/dt |
>100 |
A/μs |
|
Bandwidth-1dB) |
C.C.… 150 |
Quilohertz |
|
Resistência do enrolamento do Pri (25℃) |
44 |
Ω |
|
Testam a resistência |
0~22.5@ (±15V, 1000A) |
Ω |
|
|
0~65@ (±24V, 1000A) |
|
|
Temperatura de funcionamento |
-40~+85 |
℃ |
|
Temperatura de armazenamento |
-40~+105 |
℃ |
