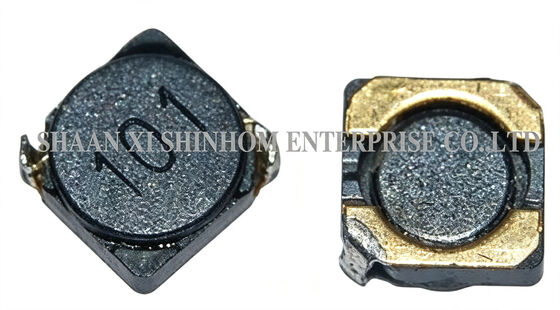

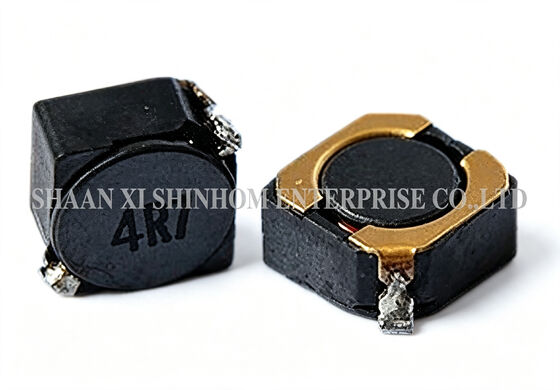

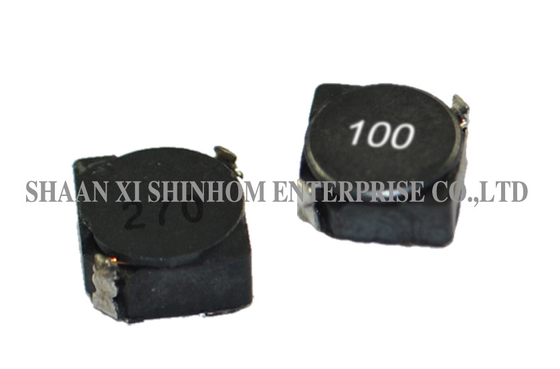

Indutor blindado de alta corrente SMD SDRH6D28/6D38 série baixa resistência para sistemas automotivos e televisores LCD

A bobina de indutância de potência SMD blindada magneticamente da série SDRH6D28/6D38 utiliza uma estrutura de blindagem magnética e um design de pacote quadrado plano. Reduz efetivamente a EMI e é adequada para layouts de PCB de alta densidade e aplicações com restrição de espaço. O produto oferece excelente resistência mecânica e estabilidade térmica, capaz de suportar mudanças de temperatura de soldagem por reflow e estresse mecânico externo. O tamanho em miniatura, o alto armazenamento de energia e as características de baixa resistência o tornam uma escolha ideal de indutor para PDAs e fontes de alimentação comutadas DC-DC, adequadas para operação de alta corrente (até 3,2A). É amplamente utilizado em câmeras de vídeo digitais, sistemas de comunicação, sistemas de energia automotiva, TVs LCD/PDP, discos rígidos, sistemas de rede e periféricos de computador.

• Estrutura de blindagem magnética – baixa EMI
• Corrente nominal – até 3,2A
• Baixo DCR
• Excelente resistência mecânica e estabilidade térmica
• Tamanho em miniatura
• Alto armazenamento de energia
• Pacote quadrado plano
• Temperatura de operação – -40°C a +105°C

1. Câmeras de Vídeo Digitais
2. Sistema de Comunicação
3. Fornecedor de energia de sistemas automotivos
4. Televisores LCD PDP
5. Discos Rígidos, Topset, XDSL
6. Sistemas de Rede
7. Equipamentos Periféricos de Computador

1. Teste de Indutor: HP4284A (Equivalente aceitável)
2. DCR: QuadTech 1880 Milliohmmeter
3. A corrente IDCMax é diminuída em 10% em relação ao seu valor inicial
4. Temperatura de operação: -40°C a +105°C
5. Temperatura de armazenamento: -40°C a +105°C
6. Métodos de soldagem: Fase de Vapor, Reflow Infravermelho
7. Resistência ao calor de soldagem: 260°C por 10 segundos

Observação: As especificações do produto podem ser personalizadas. Valores de indutância personalizados estão disponíveis.

P: Quais são as vantagens da estrutura de blindagem magnética?

R: A estrutura de blindagem magnética utiliza um design de circuito magnético fechado para confinar o fluxo magnético dentro do núcleo. Reduz efetivamente o fluxo de fuga e a interferência eletromagnética em circuitos sensíveis próximos. Em layouts de PCB de alta densidade, como equipamentos de comunicação e eletrônicos automotivos, os indutores blindados melhoram significativamente o desempenho EMC do sistema.

P: Qual é a corrente nominal máxima desta série?

R: Esta série oferece alta capacidade de corrente de até 3,2A, adequada para conversores DC-DC de alta corrente e aplicações de gerenciamento de energia. Ao selecionar, recomendamos escolher uma corrente nominal pelo menos 20% maior que a corrente operacional máxima para evitar degradação de desempenho causada pela saturação do núcleo em altas temperaturas.

P: Qual é a importância da excelente resistência mecânica e estabilidade térmica?

R: A excelente resistência mecânica garante que o indutor tenha menos probabilidade de ser danificado durante a montagem e transporte da PCB. Boa estabilidade térmica garante que o indutor mantenha desempenho estável sob processos de alta temperatura de soldagem por reflow e aumento de temperatura operacional a longo prazo, adaptando-se aos rigorosos requisitos ambientais de eletrônicos automotivos e equipamentos industriais.

P: Como solicitar amostras? Qual é o prazo de entrega?

R: Você pode enviar uma solicitação de amostra através do nosso site ou e-mail. Por favor, forneça as informações da sua empresa e o modelo desejado. As amostras são gratuitas e serão enviadas em 3-5 dias úteis. O prazo de entrega para pedidos em massa é geralmente de 2 a 8 semanas.
