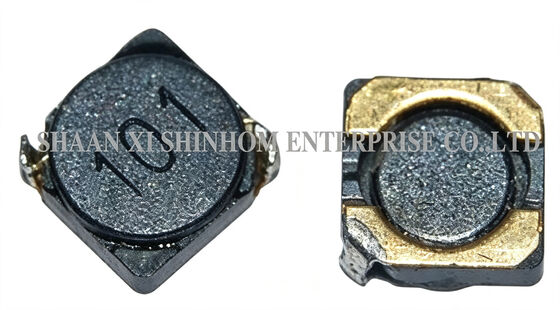

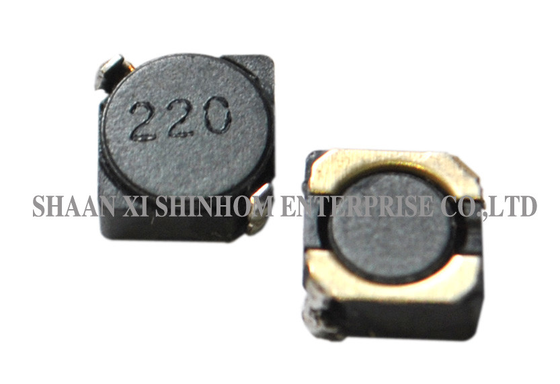

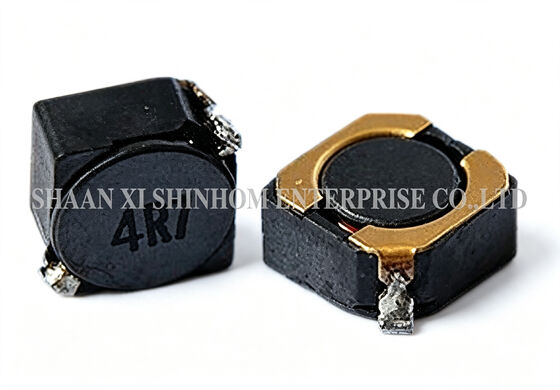

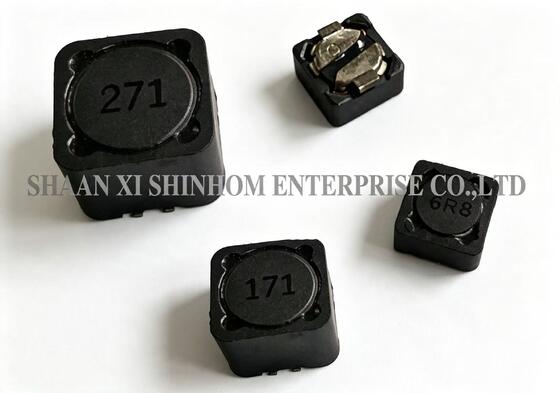

Indutor SMD blindado de alta corrente SDRH5D18/5D28 série DCR baixa para notebooks e televisores LCD

OSérie SDRH5D18/5D28O inductor de potência SMD com blindagem magnética utiliza uma estrutura de blindagem magnética e um design de pacote plano e quadrado.Reduz eficazmente o EMI e é adequado para layouts de PCB de alta densidade e aplicações de espaço limitado. A gama de indutividade abrange 1μH a 100μH. A capacidade de corrente alta é de até 3,86A. A baixa DCR garante alta eficiência de conversão. O produto oferece excelente resistência mecânica, alta confiabilidade,e excelente soldabilidadeÉ amplamente utilizado em gravadores de vídeo, computadores portáteis, conversores DC-DC, câmaras digitais de vídeo, sistemas de comunicação,Sistemas de alimentação de automóveis, televisores LCD/PDP, unidades de disco rígido, sistemas de rede e periféricos de computadores.

• Estrutura blindada magneticamente
• Baixa resistência de CC
• Corrente elevada até 3,86 A
• Excelente resistência mecânica
• Alta confiabilidade e excelente soldabilidade
• Perfil baixo e quadrado
• Alta resistência ao calor

• VCRs, notebooks, conversores DC/DC
• Câmeras digitais de vídeo
• Sistema de comunicação
• Fornecedor de energia para sistemas automotivos
• Televisores LCD PDP
• Discos rígidos, Topset, XDSL
• Sistemas de rede
• Equipamento periférico de computadores

• Ensaios de indução: HP4284A (equivalente aceitável)
• DCR: QuadTech 1880 Miliohmmetro
• Q-HP4342A - SRF-HP4191A
• IDCMax corrente é diminuída 10% em relação ao seu valor inicial
• Temperatura de funcionamento: -40°C a +105°C
• Temperatura de armazenagem: -40°C a +105°C
• Métodos de solda: fase de vapor, refluxo infravermelho
• Resistência ao calor da solda: 260°C durante 10 segundos
• Resistência aos solventes: conforme com a MIL-STD-202E

Nota: As especificações do produto podem ser personalizadas.
