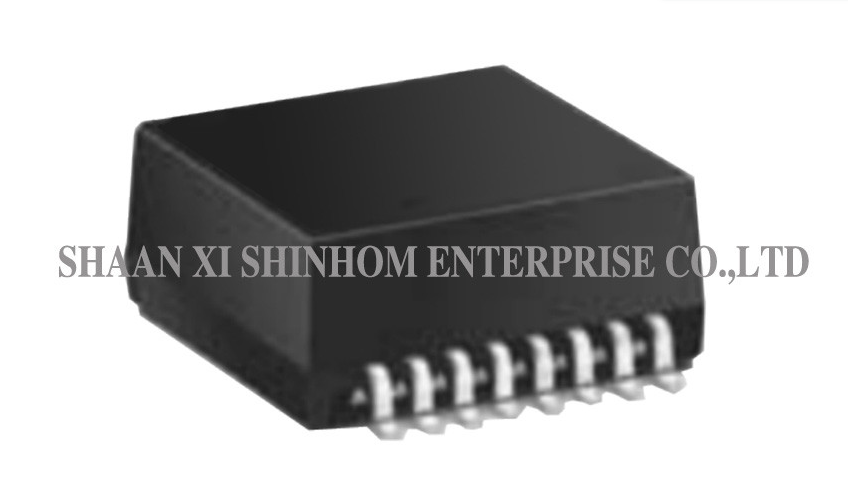

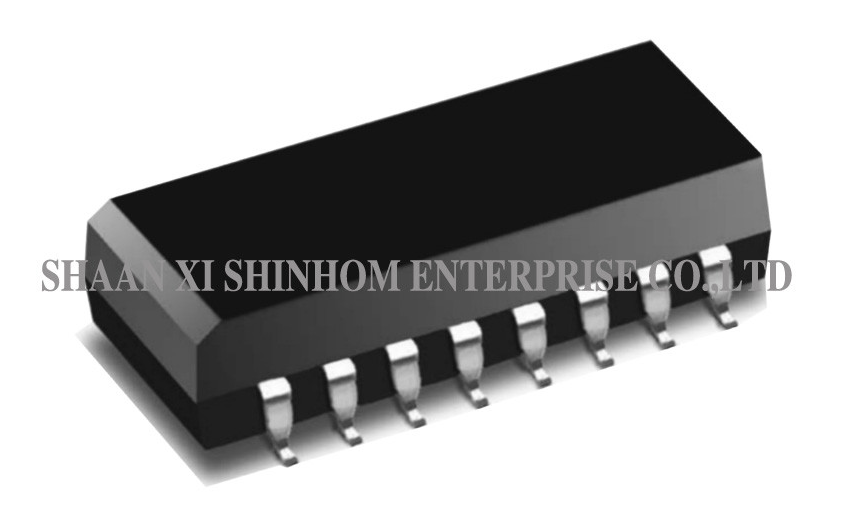

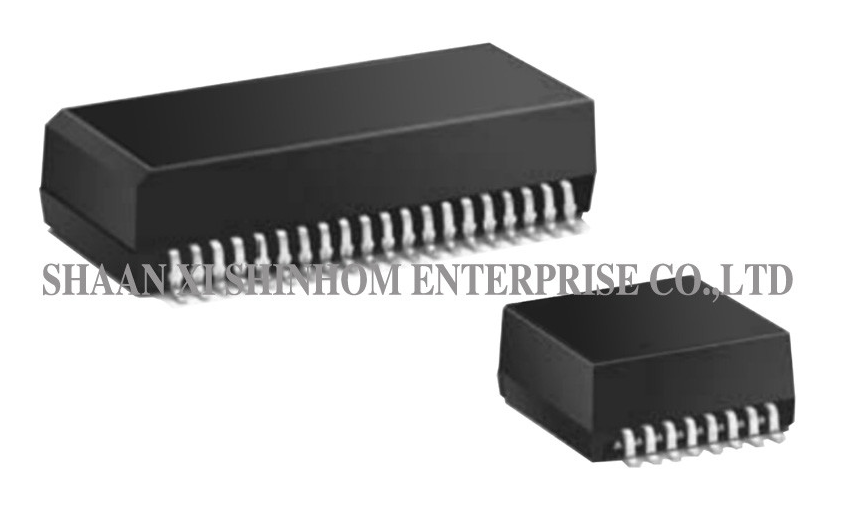

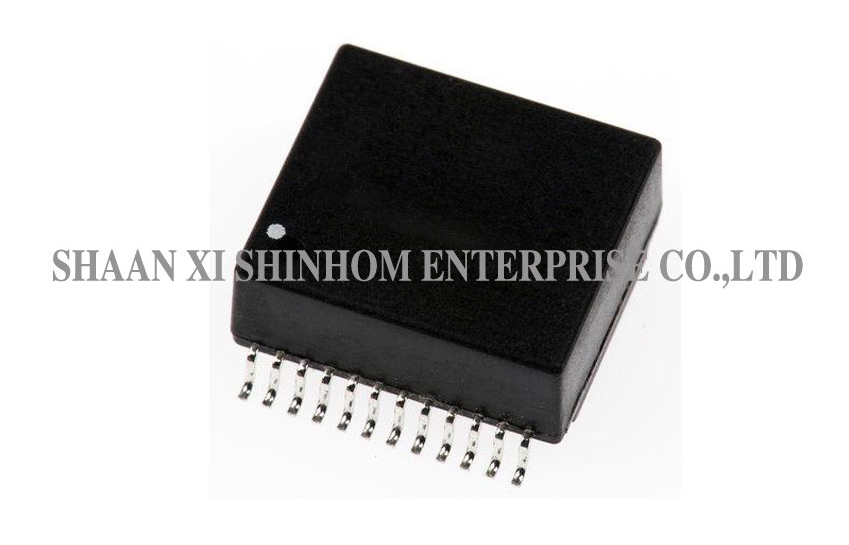

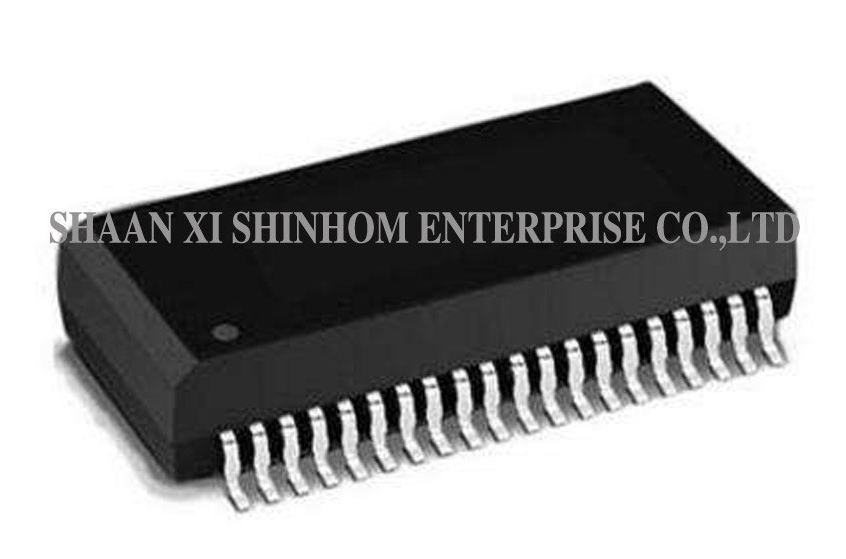

Módulo Magnético 1000 Base-T LAN-1000 Series para Switches e Roteadores

5000 unidades
MOQ
Negociável
preço
1000 Base-T Magnetics Module LAN-1000 Series for Switches and Routers
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Turns Ratio: 1:1
Perda de inserção: 1,0dB máximo @1-100MHz
OCL: 350uH min. Polarização DC de 8mA (lado da linha)
Velocidade: 1000Base-T
Olá!-potenciômetro: 1500 Vrms
Instalação: smt
Destacar:

Módulo magnético LAN 1000 Base-T

,

Transformador Ethernet LAN-1000 Series

,

Módulo LAN Ethernet para switches
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: LAN-1000
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 100.000/mês
Descrição de produto

Módulos de Magnetismo LAN-1000 Series 1000 Base-T, Transformador Elétrico de Rede Ethernet, Conector Tipo SMT POE+

O série LAN-1000 O módulo magnético Gigabit Ethernet é projetado para aplicações de rede 1000 Base-T. Ele suporta comunicação full-duplex e funcionalidade de fonte de alimentação PoE+. O produto usa uma relação de espiras de 1:1 e está em conformidade com o padrão IEEE802.3. A perda de inserção é ≤1.0dB (1-100MHz). A indutância em circuito aberto é 350µH (@8mA de polarização). A tensão de isolamento é 1500VRMS. O encapsulamento de montagem em superfície suporta processos de soldagem por onda e soldagem por refluxo. É amplamente utilizado em switches Gigabit Ethernet, roteadores, placas de interface de rede, dispositivos de fonte de alimentação PoE+ e equipamentos de rede industrial.

CARACTERÍSTICAS

  • Relação de Espiras 1:1
  • Compatível com Full Duplex
  • Em Conformidade com IEEE 802.3
  • Perda de Inserção: Máx. 1.0dB @ 1-100 Mhz
  • OCL: Mín. 350μH com polarização DC de 8mA (lado da linha)
  • Hi-pot: 1500 VRMS
  • Métodos de Soldagem: Onda, Refluxo
  • Temperatura de Operação: 0℃ a 70℃
  • Temperatura de Armazenamento: -55℃ a 125℃

Aplicações

  • Switches Gigabit Ethernet
  • Roteadores de Rede
  • Placas de Interface de Rede (NIC)
  • Dispositivos de fonte de alimentação PoE+
  • Câmeras de Rede
  • Pontos de Acesso Sem Fio (AP)
  • Equipamentos Ethernet Industriais
  • Módulos de Rede Embarcados
Módulo Magnético 1000 Base-T LAN-1000 Series para Switches e Roteadores

Oferecemos uma ampla gama de produtos, todos os quais podem ser projetados sob medida para atender aos seus requisitos específicos. Nossa linha de produtos básica inclui:

  • Indutores
  • Transformadores de Alta Frequência
  • Transformadores de Isolamento de Vídeo e Áudio
  • Transformadores RF e Balun
  • Transformadores de Sensor de Corrente
  • Transformadores de Potência com Laminação
  • Transformadores de Banda Larga
  • Transformadores Encapsulados
  • Transformadores Toroidais
  • Filtro EMI
  • Choques de Modo Comum
  • Magnetismo para Telecomunicações
  • Núcleos e Bobinas de Ferrite
  • Outros Magnetismos

FAQ

P: O que significa compatibilidade PoE+?

R: A compatibilidade PoE+ (IEEE802.3at) significa que o transformador suporta transmissão simultânea de energia e dados através de cabos Ethernet, fornecendo até 30W de potência. É adequado para dispositivos de rede que exigem fonte de alimentação mais alta.

P: Qual é o parâmetro de indutância em circuito aberto (OCL) deste produto?

R: A indutância em circuito aberto é de 350µH no mínimo (@8mA de corrente de polarização), garantindo a integridade da transmissão do sinal e a capacidade de rejeição de modo comum sob condições operacionais típicas, atendendo aos requisitos de desempenho do Gigabit Ethernet.

P: Como solicitar amostras? Qual é o prazo de entrega?

R: Você pode enviar uma solicitação de amostra através do nosso site ou e-mail. Por favor, forneça as informações da sua empresa e o modelo alvo. As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteis. O prazo de entrega para pedidos em massa é geralmente de 2 a 8 semanas.
