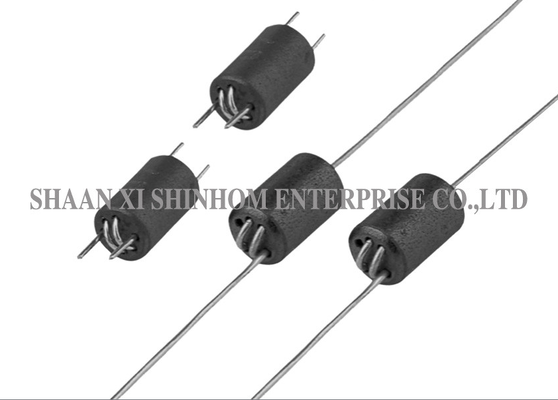

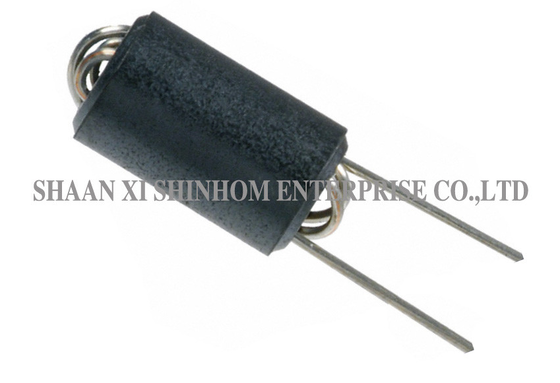

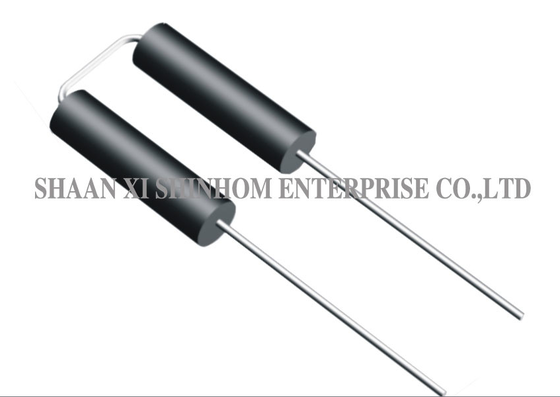

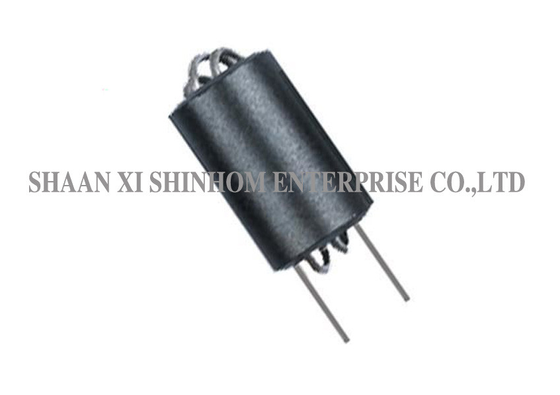

Série R6H bobina de estrangulamento axial de banda larga ferrita Ni-Zn ferrita para supressão de EMI/RFI de placa de PC

P: Como escolher o número de espiras para o núcleo da série R6H?

R: Espiras mais altas fornecem impedância maior na faixa de baixa frequência e supressão de EMI mais forte, mas ocupam mais espaço na PCB. 1,5-2,0 espiras são adequadas para supressão geral de EMI. 2,5-3,0 espiras são adequadas para aplicações que exigem supressão de baixa frequência mais forte. A seleção deve ser baseada na frequência de interferência e nos requisitos de supressão.

P: Quais são as vantagens da ferrite de níquel-zinco (Ni-Zn) em comparação com a de manganês-zinco (Mn-Zn)?

R: A ferrite de níquel-zinco oferece maior resistividade e melhores características de banda larga. Ela tem menor perda de núcleo na faixa de alta frequência (MHz-GHz), tornando-a especialmente adequada para aplicações de supressão de EMI/RFI de alta frequência. A ferrite de manganês-zinco tem melhores características de baixa frequência, mas maior perda em alta frequência.

P: Quais são as vantagens da embalagem axial through-hole?

R: A embalagem axial through-hole é adequada para processos de soldagem por onda. Os terminais se estendem de ambas as extremidades ao longo do eixo, permitindo fácil montagem horizontal e inserção automatizada. É adequada para projetos tradicionais de placas de PC through-hole e produção de pequeno a médio volume.

P: Como a série R6H ajuda os produtos a atender aos requisitos da FCC Parte 12 Classe B?

R: Os núcleos da série R6H suprimem efetivamente o ruído de radiação de alta frequência em placas de PC e cabos. Eles reduzem os níveis de emissão radiada na banda de 30MHz-1GHz, ajudando os produtos a atender aos limites de emissão radiada da FCC Parte 12 Classe B.
