Casa /Produtos/Transformador de alta tensão da ignição/Transformador de Ignição de Alta Tensão 15KV para Queimadores a Gás/Óleo e Geradores de Ozônio

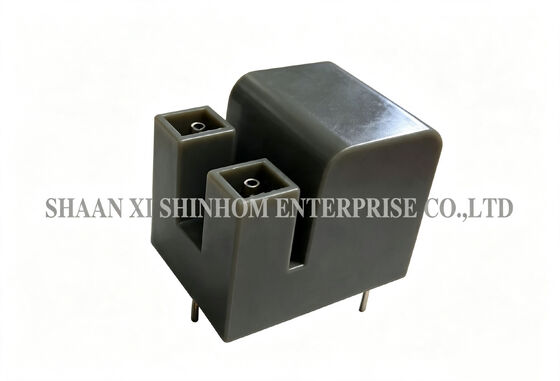

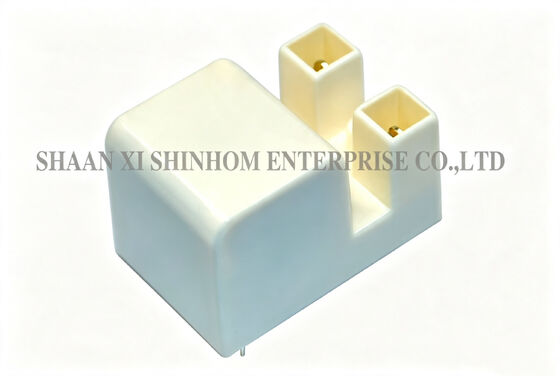

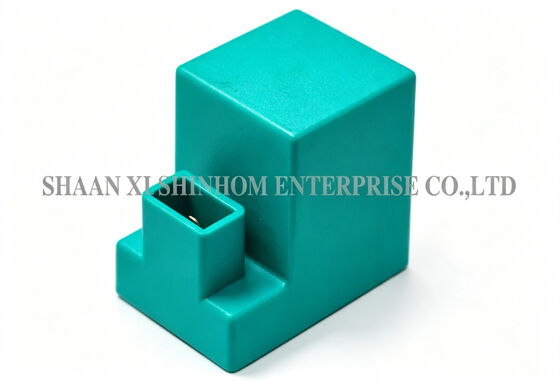

Transformador de Ignição de Alta Tensão 15KV para Queimadores a Gás/Óleo e Geradores de Ozônio

3000PCS
MOQ
Negociável
preço
High Voltage Ignition Transformer 15KV for Gas/Oil Burners and Ozone Generators
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Material principal: núcleo de ferrite
Tensão de saída: 15kv
Tipo: Bobina de ignição de alta tensão
Uso: Alta freqüência
Tamanho: 38,9*25,0*25,5mm
Turns Ratio: 69:1
Destacar:

Transformador de ignição de 15KV para queimadores

,

transformador de alta tensão para geradores de ozônio

,

transformador de ignição para queimadores a gás e óleo
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS/ISO/UL/CE/IATF16949/CNAS
Número do modelo: HT3825-690
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000000/mês
Descrição de produto
Transformador de ignição de alta tensão

Este transformador de ignição de alta tensão é projetado para ignição de queimadores a gás/óleo, acionamento de geradores de ozônio e aplicações industriais de pulso de alta tensão. A tensão de saída é de até 15KV. O produto utiliza uma topologia de elevação de alta frequência com uma relação de espiras de 69,5:1. Ele eleva eficientemente a entrada de baixa tensão para uma saída de pulso de alta tensão, fornecendo forte energia de ignição e resposta rápida. Indutância primária: 12µH. Indutância secundária: 40mH. DCR primário: 75mΩ. DCR secundário: 81,8Ω. É amplamente utilizado em queimadores a gás, caldeiras a óleo, geradores de ozônio e vários equipamentos industriais de pulso de alta tensão.

Características
  • Bobinas de ignição para queimadores a gás e óleo
  • Transformadores personalizados para diversas aplicações
  • Transformadores de alta tensão e pulsados
  • Especificações personalizadas são aceitas
Aplicações
  • Dispositivos de ignição de aquecedores de água a gás
  • Queimadores de caldeiras a óleo
  • Geradores de ozônio industriais
  • Sistemas de purificação de ar
  • Circuitos de gatilho de pulso de alta tensão
  • Ignição eletrônica de fogões a gás
  • Sistemas de controle de combustão industrial
  • Fontes de pulso de alta tensão para pesquisa científica
Especificação elétrica
Parâmetro Valor
Indutância (Pin2-1) 12uH±30%@1KHz,0.3V
Indutância (Pin4-3) 40mH±10%@1KHz,0.3V
Relação de espiras Sec:Pri=69.5Ref
DCR (Pin2-1) 75mΩ±10%
DCR (Pin4-3) 81.8Ω±10%

Transformador de Ignição de Alta Tensão 15KV para Queimadores a Gás/Óleo e Geradores de Ozônio

Observações: Mais produtos podem ser personalizados

Transformador de Ignição de Alta Tensão 15KV para Queimadores a Gás/Óleo e Geradores de Ozônio


Transformador de Ignição de Alta Tensão 15KV para Queimadores a Gás/Óleo e Geradores de OzônioTransformador de Ignição de Alta Tensão 15KV para Queimadores a Gás/Óleo e Geradores de OzônioTransformador de Ignição de Alta Tensão 15KV para Queimadores a Gás/Óleo e Geradores de Ozônio



FAQ

P: Como a tensão de saída é calculada para uma relação de espiras de 69,5:1?

R: A tensão de saída teórica é: Tensão de Saída = Tensão de Entrada × Relação de Espiras (69,5). Por exemplo, com entrada de 12V, a saída teórica é de aproximadamente 834V. Com entrada de 24V, é de aproximadamente 1.668V. A tensão de saída real é afetada pelas condições de carga, perda de núcleo e parâmetros parasitas. Os 15KV são a capacidade máxima de pico de saída. Recomendamos realizar medições reais com base no seu gap de ignição e meio.

P: Quais são os valores de indutância do enrolamento primário e secundário?

R: A indutância do enrolamento primário (Pin2-1) é de 12µH ±30%. A indutância do enrolamento secundário (Pin4-3) é de 40mH ±10%. As condições de teste são 1KHz, 0.3V.

P: Quais são os valores de DCR primário e secundário?

R: O DCR primário (Pin2-1) é de 75mΩ ±10%. O DCR secundário (Pin4-3) é de 81.8Ω ±10%. O DCR secundário mais alto se deve ao grande número de espiras secundárias e à fina bitola do fio. Esta é uma característica normal de transformadores de alta tensão.
