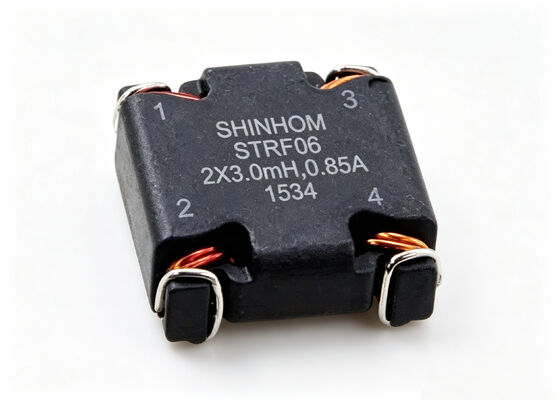

Frigorífico de modo comum SMD de ferrite toroidal da série STRF06 de alta corrente para filtragem de ruído e CA/DC

P: Qual é a vantagem da indutância de 6,8mH na filtragem de modo comum?

R: O6,8mHa indutância fornece alta impedância de modo comum. Consegue melhor atenuação de ruído de modo comum na faixa de frequência baixa a média, especialmente no150 KHz-30 MHzbanda EMI conduzida. Para projetos de energia que exigem estrita conformidade com EMI, as bobinas de modo comum de alta indutância são componentes essenciais de filtragem.

P: Quais são as vantagens do núcleo toroidal em comparação com outras estruturas de núcleo?

R: O núcleo toroidal possui uma estrutura de circuito magnético fechado. O fluxo magnético está concentrado dentro do núcleo, resultando em um fluxo de fuga muito baixo. A radiação EMI é muito menor que a dos indutores de núcleo I ou de núcleo aberto. O núcleo toroidal também possui alta permeabilidade magnética, necessitando de menos voltas para o mesmo valor de indutância. Isso resulta em menor DCR e maior eficiência.

P: Como é definida a corrente nominal IDC?

R: IDC é definido como o valor da corrente DC que causa um aumento de temperatura de aproximadamente 40°C na bobina. Em aplicações reais, certifique-se de que a temperatura ambiente operacional máxima mais o aumento da temperatura própria não exceda 125°C. Ao selecionar, deixe margem suficiente para garantir confiabilidade a longo prazo.
