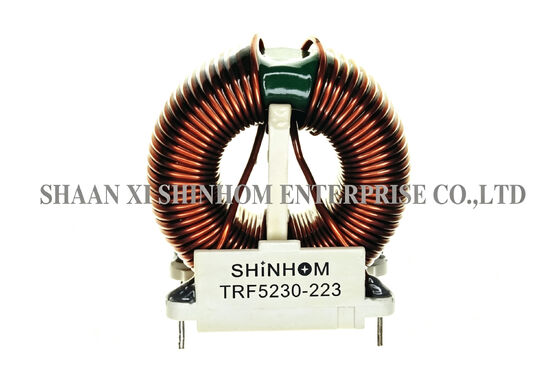

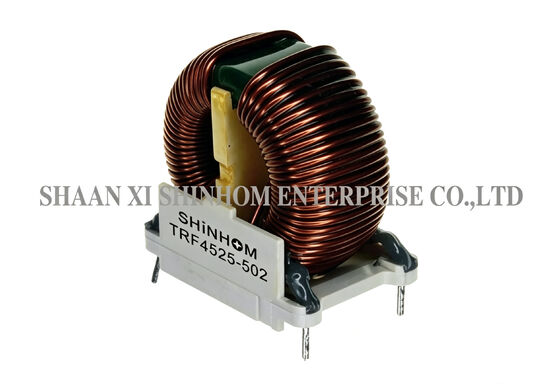

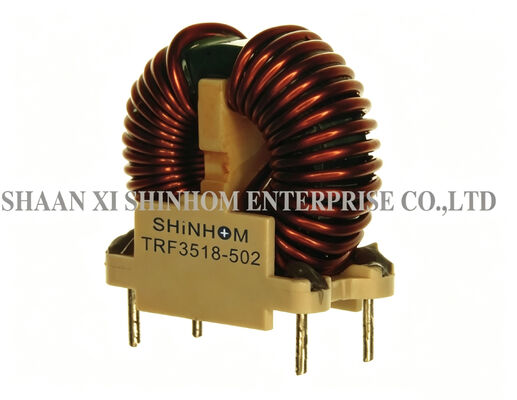

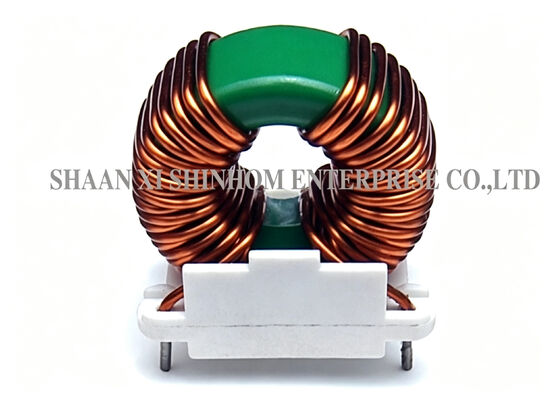

Bloqueador de modo comum toroidal de baixa perda 50Hz-500KHz para sistemas de energia solar e eólica

O toroidal de baixa perdaAsfixia de modo comumO sistema utiliza um núcleo toroidal e um design de enrolamento dividido. Ele oferece uma capacidade de enrolamento muito baixa.A resposta de frequência abrange 50 Hz a 500 KHz, adequado para reatores AC de baixa frequência e várias aplicações de filtragem de potência.A montagem de pinos verticais permite a montagem fácil do PCB e fornece excelente resistência à vibraçãoÉ amplamente utilizado na geração de energia solar, geração de energia eólica, unidades de frequência variável, aquecimento por indução, equipamentos de soldagem, supressão de RFI e conversão DC-DC.

• Núcleo toroidal ️ fluxo de fuga extremamente baixo
• Enrolamento dividido menor capacidade inter-enrolamento
• Enrolamento de uma única camada ̇ maior impedância de modo comum
• Faixa de frequências 50Hz a 500KHz
• Distância de arrasto 1-3 mm, atende às normas de segurança
• Materiais com certificado de retardador de chama UL94-V0
• Temperatura de funcionamento -55°C a + 105°C
• Instalação vertical ou horizontal

• Sistemas de produção de energia solar
• Sistemas de produção de energia eólica
• Equipamento de accionamento de frequência variável
• Equipamento de aquecimento por indução
• Equipamento de solda
• Asfixiantes de supressão de RFI
• Conversores de corrente contínua
• Equipamento da indústria do papel

• Tolerância de indutância em +50% -30%
• Tensão de funcionamento máxima: 250 V a 40°C
• IDC Max: corrente AC/DC de classificação A @ 40°C
• Hi-Pot 2500Vac de enrolamento para enrolamento 3S.
• Teste de indutividade: 10KHz 0,1V HP4284A
• RDC: QuadTech 1880 Miliohmmetro
• Corrente de sobretensão máxima 10 ms: 20X IDC
• Temperatura de funcionamento: -40°C a +105°C
• Temperatura de armazenagem: -40°C a +105°C

Nota: As especificações do produto podem ser personalizadas.

P: Quais são as vantagens do desenho de enrolamento dividido?

R: O enrolamento dividido coloca os enrolamentos primário e secundário fisicamente separados no núcleo.Isso reduz efetivamente a capacitância parasitária entre os enrolamentos e reduz os caminhos de acoplamento capacitivo para ruído de alta frequênciaIsto melhora a supressão do ruído do modo comum, especialmente na faixa de alta frequência.

P: Quais são as vantagens do enrolamento de uma única camada em comparação com o enrolamento de várias camadas?

R: O enrolamento de camada única elimina a capacitância parasitária entre camadas. Ele fornece maior impedância de modo comum e desempenho de filtragem mais estável em uma ampla faixa de frequências.A estrutura de uma única camada também oferece melhor dissipação de calor e enrolamento mais consistente, tornando-o adequado para projetos de potência com requisitos rigorosos de supressão de EMI.

P: Qual é a importância da distância de arrasto de 1-3 mm para os padrões de segurança?

R: A distância de arrasto é a distância mais curta medida ao longo da superfície de isolamento, que afecta directamente o nível de isolamento e a certificação de segurança do produto.A distância de rastreamento de 1-3 mm atende à UL, CSA e normas IEC para isolamento básico e reforçado, ajudando os clientes a passar na certificação de segurança.

P: Como escolher entre montagem vertical e horizontal?

A: A montagem vertical (pins para baixo) economiza espaço no PCB e é adequada para layouts de alta densidade.Ambos os tipos de montagem suportam inserção automática.
