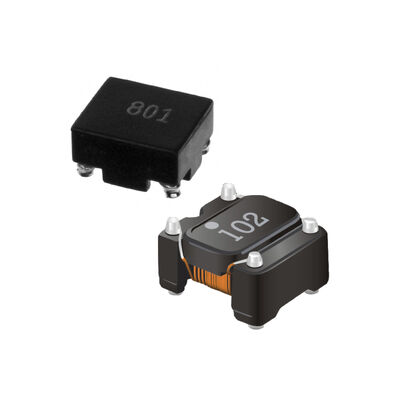

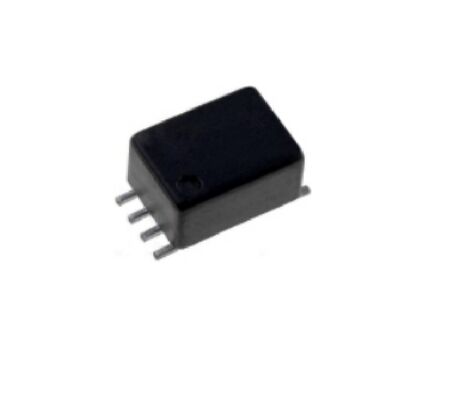

CMD CM0705 série SMD Common Mode Choke com alto desempenho de atenuação, amplo intervalo de indutividade e alta capacidade de isolamento

5.000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Destacar:

Atenuante de alto desempenho de estrangulamento de modo comum

,

Largo intervalo de indutividade SMD Choke de modo comum

,

Capacidade de isolamento de alta superfície montada Indutor de modo comum
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS
Número do modelo: CM0705
Documento: CM0705 Series_.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 a 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto
CMD Choke de modo comum CM0705 série
O CMD Common Mode Choke CM0705 Series é um compacto SMD common mode choke projetado para supressão de ruído eficaz em circuitos eletrônicos de alta densidade.Com um pacote de montagem de superfície em miniatura otimizado para montagem de pick-and-place, esta série oferece coplanaridade fiável e desempenho elétrico consistente numa ampla gama de frequências.
Com múltiplas opções de indutividade e uma alta tensão de teste linha a linha de 500 Vrms, a série CM0705 é adequada para aplicações que exigem filtragem EMI estável e proteção da integridade do sinal.Seu design robusto e ampla faixa de temperatura de funcionamento tornam-no um inductor de modo comum de montagem de superfície confiável para o consumidor, industriais e de comunicações.
Características fundamentais
  • Projeto de montagem de superfície- Pacote SMD compacto compatível com montagem automática
  • Alto desempenho de atenuação- Concebido para supressão eficaz do ruído EMI numa ampla gama de frequências
  • Ampla faixa de indutividade- Valores de indutividade de 47 μH a 12000 μH (dependendo do modelo)
  • corrente nominal estável- Corrente nominal até 500 mA, em função do número de peças
  • Baixa resistência de CC- Valores de DCR otimizados para minimizar a perda de energia
  • Alta capacidade de isolamento- tensão de ensaio de 500 Vrms entre os enrolamentos (linha a linha)
  • Ampla gama de temperaturas- Temperatura de funcionamento de -25°C a +105°C
Características elétricas
Especificações medidas a 25 °C de temperatura ambiente:
Indutividade Tolerância +50% / -30%
Faixa de indutividade 47 μH a 12000 μH
Corrente nominal 100 mA a 500 mA (dependendo do modelo)
Resistência de CC (máximo) 180 mΩ a 1800 mΩ
Tensão de ensaio 500 Vrms (linha a linha)
Condição de ensaio de indutividade 100 kHz, 20 mV
Aplicações
  • Supressão do IME- Filtragem do ruído nas linhas de sinalização e de electricidade através de um estrangulamento de modo comum de supressão EMI
  • Filtragem de entrada de energia- Redução do ruído de modo comum nas linhas de corrente contínua
  • Eletrônicos de consumo- Controle do ruído em dispositivos compactos que necessitam de componentes SMD
  • Eletrónica industrial- Proteção da integridade do sinal nos circuitos de controlo e de interface
  • Equipamento de comunicação- Filtragem do EMI para linhas de dados e comunicações
Perguntas Frequentes
Qual é a função principal do estrangulamento de modo comum CM0705?
É projetado para suprimir o ruído do modo comum e reduzir a interferência eletromagnética nas linhas de sinal e de energia.
A série CM0705 é adequada para montagem automatizada?
O projeto SMD é otimizado para processos de pick-and-place e fornece coplanaridade confiável.
A indutividade varia em função do número de partes?
A série CM0705 oferece uma ampla gama de valores de indutividade, com corrente nominal e DCR variando de modelo para modelo.
Pode funcionar em ambientes de alta temperatura?
A série suporta uma faixa de temperatura de funcionamento de -25°C a +105°C, adequada para a maioria das aplicações industriais e de consumo.
