Transformador Half Bridge com Isolamento de 4000VDC e Baixa Capacitância Interespiras, Grau AEC-Q200, Projetado para Sistemas de Energia EV

5000
MOQ

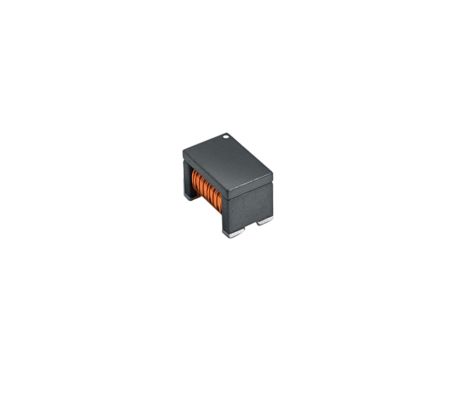

4000VDC Isolation and Low Interwinding Capacitance Half Bridge Transformer AEC-Q200 Grade Engineered for EV Power Systems
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Destacar:

Transformador Half Bridge com Isolamento de 4000VDC

,

Transformador Half Bridge para Sistemas de Energia EV

,

Transformador Half Bridge AEC-Q200
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS
Número do modelo: gtx7045
Documento: GTX7045_.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 ~ 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto
Transformadores meia-ponte LLC de alto desempenho para sistemas de energia EV
Eleve os designs de potência do seu veículo elétrico e híbrido (EV/HEV) com a série GTX7045 deTransformadores meia-ponte LLC. Projetados para desempenho superior em ambientes automotivos exigentes, esses transformadores apresentam capacitância entre enrolamentos excepcionalmente baixa para minimizar EMI e alcançar alta imunidade transitória de modo comum. Como um robustoTransformador Automotivosolução, atende aos padrões de grau AEC-Q200 e oferece isolamento de 4000 VCC, garantindo confiabilidade e segurança incomparáveis ​​para carregadores de bordo (OBC) e inversores de tração. Fabricada com processos altamente automatizados, a Série GTX7045 oferece conversão de energia econômica e de alta qualidade para a próxima geração de mobilidade elétrica.
Principais recursos
  • Otimizado para excelência automotiva:Ideal para aplicações EV/HEV, incluindo OBC e inversores de tração, em conformidade com os padrões operacionais AEC-Q200 (-40°C a +125°C).
  • Integridade de sinal aprimorada:A baixa capacitância entre enrolamentos minimiza as emissões EMI e fornece alta imunidade transitória de modo comum para uma operação mais limpa e estável.
  • Isolamento e segurança robustos:Certificado com isolamento de 4000VDC (2800 Vrms) entre enrolamentos primário e secundário, garantindo segurança e confiabilidade do sistema.
  • Alta confiabilidade e qualidade:Fabricado usando processos altamente automatizados com núcleo de ferrite, garantindo desempenho consistente e conformidade com RoHS.
  • Opções de design flexíveis:A série oferece vários valores de relação de espiras e indutância (por exemplo, GTX7045-121DRC com relação de 1,5:1) para atender váriosTransformador meia pontetopologias.
Especificações (exemplos da série GTX7045)
Número da peça Proporção de giros (Pri:Seg) Indutância Pri (uH) ±30% Indutância de vazamento (uH) ±20% DCR Máx. (Ω) Irms (mA)
GTX7045-750ARC 1:1 75 8,5 0,35 730
GTX7045-101ARC 1:1 100 9,5 0,40 680
GTX7045-121DRC 1,5:1 120 12,5 0,42 (Pri) 660
GTX7045-131BRC 2,5:1 130 15 0,44 (Pri) 660
GTX7045-141CRC 2,0:1 140 15 0,45 (Pri) 640
Indutância e indutância de vazamento:Medido a 100 kHz, 0,1 Vrms.
Isolamento:4000 VCC / 2800 Vrms por 1 minuto.
Temperatura operacional:-40°C a +125°C.
Aplicativos
  • Conversão de energia EV/HEV:Uso primário em Carregadores de Bordo (OBC) e inversores de tração.
  • Fontes de alimentação industriais:Conversores CC-CC isolados e de alta eficiência em ambientes exigentes.
  • Fonte de alimentação de telecomunicações e servidor:Fornecendo transformação de energia estável e confiável na infraestrutura de rede.
  • Sistemas de Energia Renovável:Utilizado em estágios de inversores para conversão de energia solar e eólica.
etiqueta:

Transformador de alta frequência certificado AEC-Q200

Transformador de potência de isolamento de 4KVrms

Transformador de isolamento de pegada SMD compacto
