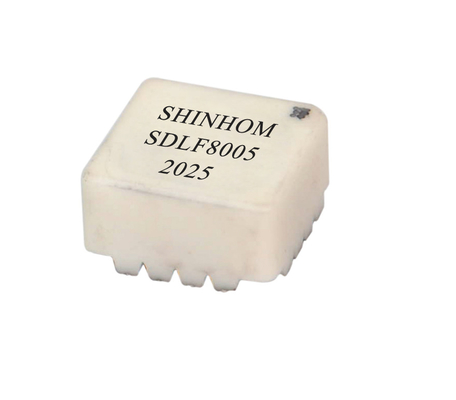

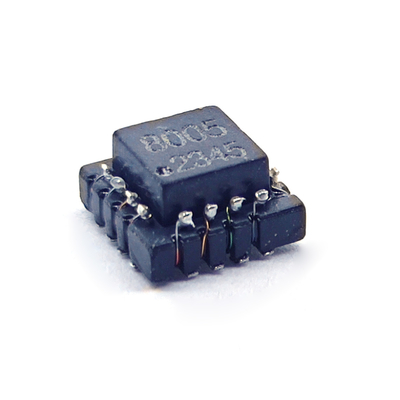

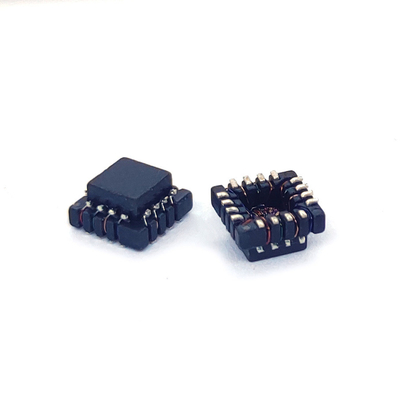

Asfixia de modo comum de alta frequência para filtros EMI de linha de dados SMT

Filtros EMI de linha de dados SMT, estrangulamento de modo comum

Os estranguladores de modo comum de linha de dados fornecem filtragem EMI de propósito geral de taxas de dados de menor velocidade para velocidades ultra-altas, como USB3.x, HDMI2.0Elimine o ruído CM nos sistemas de ônibus automotores CAN, CAN FD e FlexRay.

Características

• Atenuação excepcional do ruído do modo comum de 15 MHz a 300 MHz; transmite dados de linha de sinal abaixo de 300 MHz com atenuação mínima
• Capacidade de corrente contínua de 500 ou 100 mA.
• Excelente isolamento elétrico ¥ 300 Vrms por 1 minuto
• Material do núcleo Ferrite
• Temperatura ambiente de 40°C a + 85°C
• Temperatura de armazenamento Componente: 40°C a + 85°C.
• Embalagem de fita e bobina: 40°C a + 80°C
• Resistência ao calor da solda Max três refluxos de 40 segundos a +260°C, peças arrefecidas a temperatura ambiente entre ciclos
• Nível de sensibilidade à umidade (MSL) 1 (vida útil ilimitada do piso a < 30°C / 85% de umidade relativa)

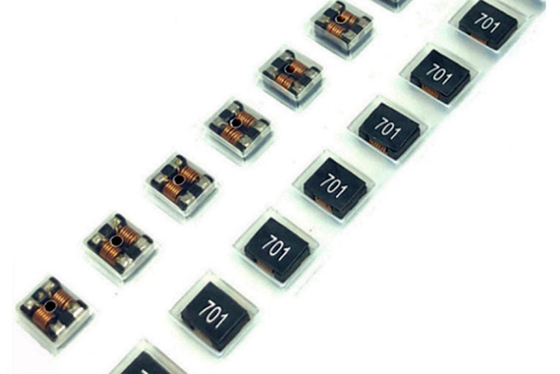

• Embalagem 1000/13′′ bobina fita plástica: 16 mm de largura, 0,46 mm de espessura, 12 mm de espaçamento entre os bolsos, 4,5 mm de profundidade dos bolsos
