| Escala atual: | 0.5~630A | Saída: | 0-500mA/0.333V (C.A.) |
|---|---|---|---|
| Classe: | 0,2、 1,0 do、 0,5 | Janela interna: | 8.0 - 32.0mm |
| Construção: | Laço | Customizável: | Sim |
| Realçar: | A proteção do relé rachou o transformador atual,A construção do laço rachou o transformador atual,Auto que trava transformador atual rachado |
||

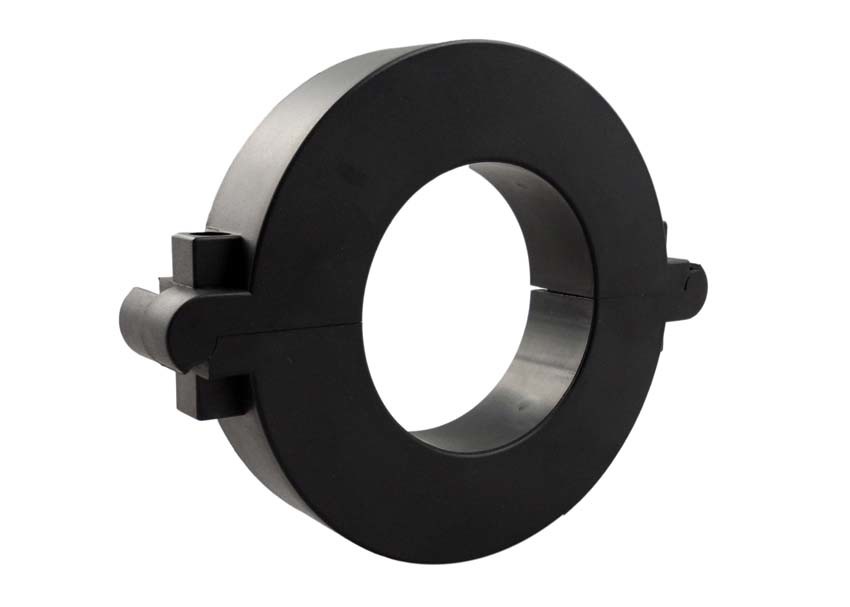

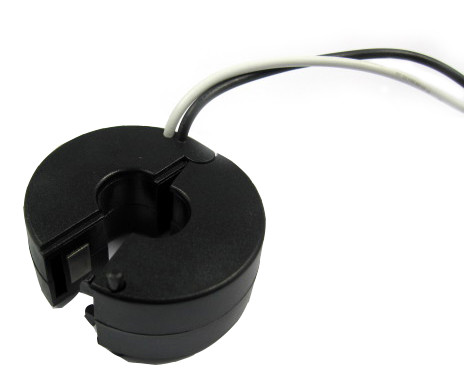

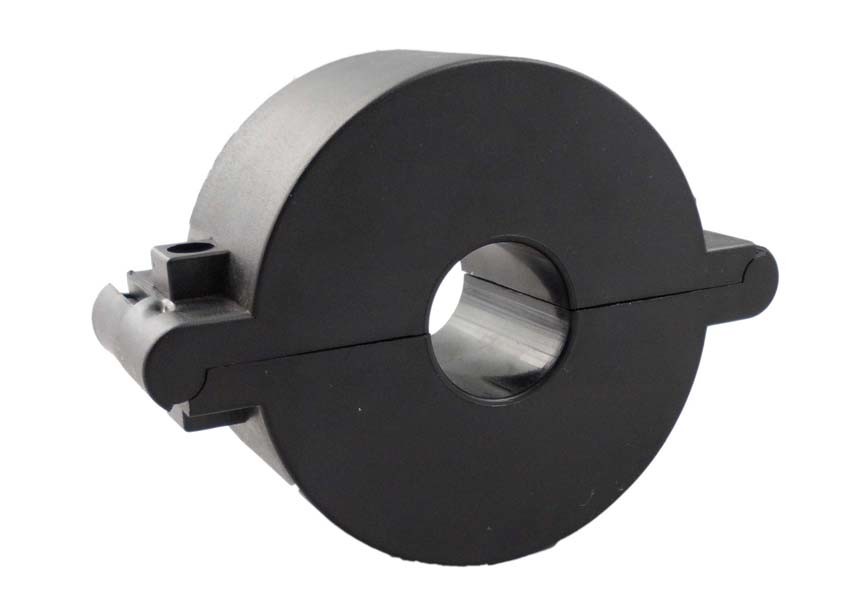

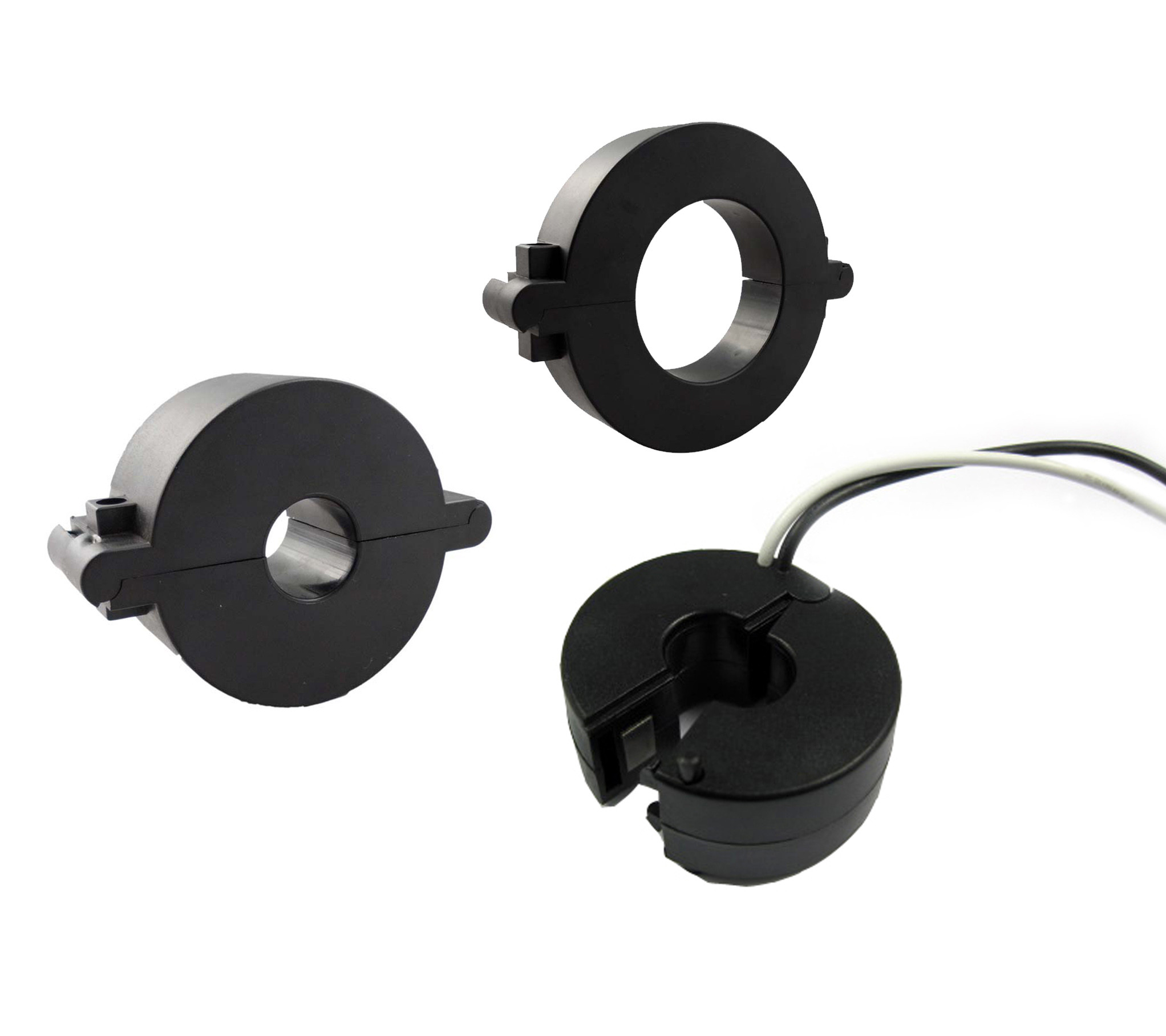

630A/0.5A rachou o sensor atual do núcleo, dispositivo de proteção customizável do relé
O transformador atual do separação-núcleo foi projetado especialmente facilitar sua instalação em trabalhos líquidos novos ou já existentes. Podem ser instalados sem abrir nenhum circuito do cabo ou da barra. Um resistor interno da precisão através do enrolamento secundário do CT fornece uma baixa saída segura da tensão. Aplique à medida, à monitoração e à proteção atuais para a fiação e o equipamento elétricos. Medida da corrente e de poder para os motores elétricos, a iluminação, o compressor de ar, o sistema do aquecimento e de ventilação, o ar - equipamento da circunstância e o sistema de controlo da automatização. Dispositivo atual, do poder e da energia da monitoração. Dispositivo de proteção do relé.
Características:
Aplicações:
Parâmetro elétrico
| Frequência | 50-60Hz |
| Entrada avaliado | 0.5A-630A |
| Escala de medição | 10%In-130%In |
| Saída avaliado | 0.333V (C.A.) ou 0-500mA |
| Relação | ≤± 0,1% |
| Ângulo de fase | ≤ ±30min |
| Força dielétrica | 2.5KV/1mA/1min |
| Resistência de isolação | DC500V/100MΩmin |
Parâmetro mecânico
| Caso | PC /UL94-V0 |
| Bobina | PC |
| Núcleo | Permalói |
| Estrutura interna | Cola Epoxy |
| Construção | Laço |
| Temp de funcionamento | - 25℃~+75℃ |
| Umidade de funcionamento | ≤85% |
| Conexão da saída | Fio de UL1015 22AWG (fio twinsted) 2.5m |
Tipo seleção
| P/N |
Entrada avaliado (a) |
Saída (mA/V) | Precisão | Dimensões (mm/inch) | |||||
| B | C | D | E | ||||||
| SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0,2, 0,5, 1,0 |
36,0 (1,42) |
22,0 (0,87) |
20,0 (0,79) |
8,0 (0,31) |
2500 (100) |
|
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0,2, 0,5, 1,0 |
45,0 (1,77) |
22,0 (0,87) |
20,0 (0,79) |
13,0 (0,51) |
2500 (100) |
|
| SCTK661C-019 |
5-250A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
19,0 (0,75) |
2500 (100) |
|
| SCTK661D-023 |
5-400A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
23,0 (0,91) |
2500 (100) |
|
| SCTK661E-032 |
10-630A (20.100.250.400.600) |
0-500mA 0.333V |
0,2, 0,5, 1,0 |
76,0 (2,99) |
22,0 (0,87) |
20,0 (0,79) |
32,0 (1,26) |
2500 (100) |
|
Notas: As especificações de produto podem ser personalizadas
