escala atual: | 0.5~630A | saída: | 0-500mA/0.333V (C.A.) |
---|---|---|---|
Classe: | 0,2、 1,0 do、 0,5 | Janela interna: | 8.0 - 32.0mm |
Construção: | laço | Personalizável: | Sim |
Realçar: | núcleo rachado ct,tipo transformador atual do núcleo rachado |

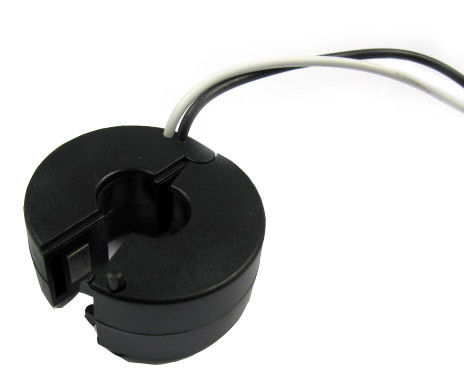

Transformadores atuais rachados do CT 0-500mA do núcleo da C.A. 0.333V da série SCTK661, janela interna larga, customizável
O transformador atual do retrofit da série SCTK661 (separação-núcleo) foi projetado especialmente facilitar sua instalação em trabalhos novos ou já existentes da rede. Podem ser instalados sem abrir nenhum circuito do cabo ou da barra. Um resistor interno da precisão através do enrolamento secundário do CT fornece uma baixa saída segura da tensão.
Características:
Aplicações:
Parâmetro bonde
Frequência | 50-60Hz |
Entrada avaliado | 0.5A-630A |
Escala de medição | 10%In-130%In |
Saída avaliado | 0.333V (C.A.) ou 0-500mA |
Relação | ≤± 0,1% |
Ângulo de fase | ≤ ±30min |
Força dielétrica | 2.5KV/1mA/1min |
Resistência de isolação | DC500V/100MΩmin |
Parâmetro mecânico
Caso | PC /UL94-V0 |
Bobina | PC |
Núcleo | Permalói |
Estrutura interna | Cola Epoxy |
Construção | Laço |
Temp de funcionamento | - 25℃~+75℃ |
Umidade de funcionamento | ≤85% |
Conexão da saída | Fio de UL1015 22AWG (fio twinsted) 2.5m |
Datilografe a seleção
P/N |
Entrada avaliado (a) |
Saída (mA/V) | Precisão | Dimensões (mm/inch) | |||||
A | B | C | D | E | |||||
SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0,2, 0,5, 1,0 |
36,0 (1,42) |
22,0 (0,87) |
20,0 (0,79) |
8,0 (0,31) |
2500 (100) |
|
SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0,2, 0,5, 1,0 |
45,0 (1,77) |
22,0 (0,87) |
20,0 (0,79) |
13,0 (0,51) |
2500 (100) |
|
SCTK661C-019 |
5-250A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
19,0 (0,75) |
2500 (100) |
|
SCTK661D-023 |
5-400A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
23,0 (0,91) |
2500 (100) |
|
SCTK661E-032 |
10-630A (20.100.250.400.600) |
0-500mA 0.333V |
0,2, 0,5, 1,0 |
76,0 (2,99) |
22,0 (0,87) |
20,0 (0,79) |
32,0 (1,26) |
2500 (100) |
Notas: As especificações de produto podem ser personalizadas
