Perda magnética do circuito da instalação fácil atual pequena do transdutor do núcleo rachado do CT do volume baixa

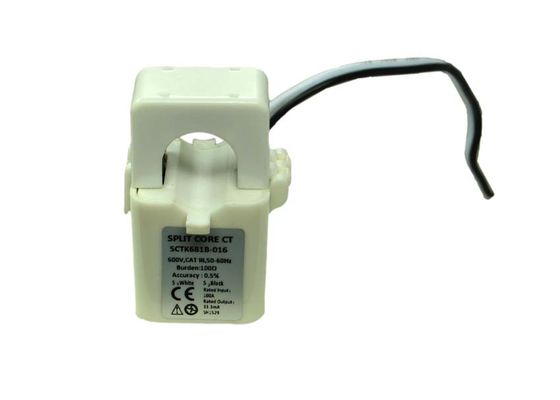

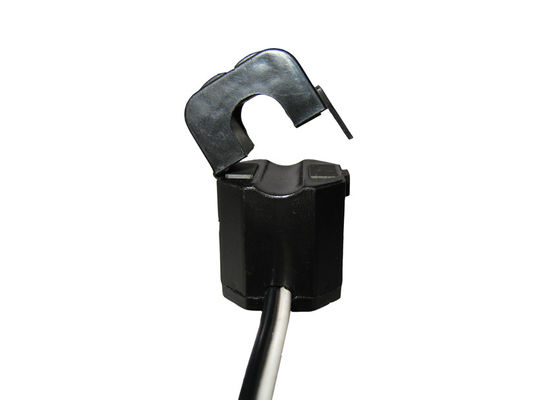

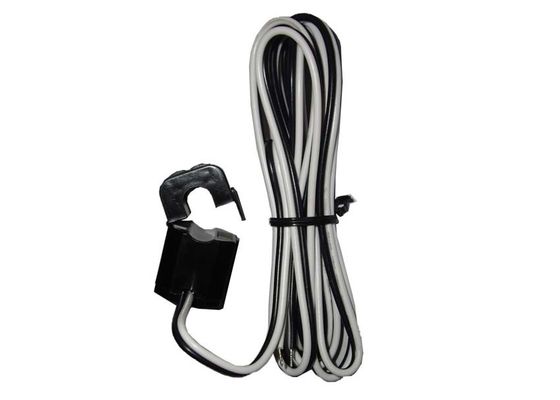

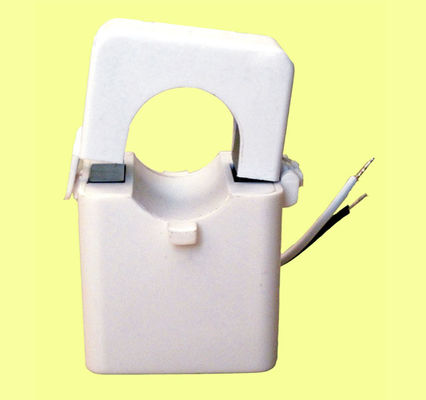

Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss
Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss

Imagem Grande :  Perda magnética do circuito da instalação fácil atual pequena do transdutor do núcleo rachado do CT do volume baixa Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: Série de SCTK681B
Condições de Pagamento e Envio:
Quantidade de ordem mínima: negociação
Preço: Negotiation
Detalhes da embalagem: cartão
Tempo de entrega: 4~8 semanas
Termos de pagamento: T/T.
Habilidade da fonte: 10000/month
Descrição de produto detalhada
escala atual: 5~630A saída: 0-500mA ou 0.333VAC
Classe: 0,5、 3,0 do、 1,0 cor: transparente
Bobina: Núcleo do permalói Personalizável: Sim
Realçar:

núcleo rachado ct

,

tipo transformador atual do núcleo rachado

Transformador atual da bobina rachada da saída da entrada 333mV 500mV da baixa tensão 5A~630A da série de SCTK681B, precisão alta


         As séries de SCTK681B de transformador atual de núcleo rachado são projetadas para a instalação rápida e fácil. O projeto do núcleo rachado permite medidas atuais do não-contato com a indução do campo magnético sem exigir que o fio preliminar esteja tomado off-line e desligado para a instalação do CT. Este método permite uma medida atual mais segura, mais fácil e portátil. Um resistor interno da carga da precisão através do enrolamento secundário do CT fornece uma baixa tensão segura output e permite a abertura segura do secundário

Características:

  • Escala de teste: 5 à entrada da C.A. 630A
  • Saída de 0 a 500mA, 0 a 0.333V
  • O núcleo de ferro é divisível, com precisão alta e baixa perda magnética do circuito
  • Aparência elegante, volume pequeno, peso leve, a instalação openable, fácil
  • É conveniente instalar, não precisa de desmontar o ônibus, pode ser operado sob a circunstância viva, e não afetará a utilização normal dos clientes



Aplicações:

  • Medida, monitoração e proteção atuais para a fiação e o equipamento bondes
  • Medida da corrente e de poder para os motores bondes, a iluminação, o compressor de ar, o sistema do aquecimento e de ventilação, o equipamento da ar-condição e a automatização.
  • Dispositivo da monitoração da corrente, do poder e da energia
  • Dispositivo de proteção do relé



Parâmetro mecânico

Caso PA /UL94-V0
Bobina PBT
Núcleo Permalói
Estrutura interna Cola Epoxy
Construção Laço
Temp de funcionamento - 25℃~+75℃
Umidade de funcionamento ≤85%
Conexão da saída Fio de UL1015 20AWG (fio twinsted) 2.5m





Parâmetro bonde

Frequência 50Hz-2KHz
Entrada avaliado 5A-630A
Escala de medição 10%In-130%In
Saída avaliado 0.333V (C.A.) ou 0-500mA
Relação ≤± 1,0%
Ângulo de fase ≤ ±60min
Força dielétrica 2.5KV/1mA/1min
Resistência de isolação DC500V/100MΩmin





Datilografe a seleção

P/N

Entrada avaliado

(a)

Saída (mA/V) Precisão Dimensões (milímetros)
        Ø0 A B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0,5, 1,0, 3,0 10 41,5 30 26,5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0,5, 1,0, 3,0 16 53 36 30,5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0,5, 1,0, 3,0 24 70 51,5 39,0
SCTK681B-035

10-630A

(20.100.250.400.600)

0-500mA

0.333V

0,5, 1,0, 3,0 35 84 65 41,0


 Perda magnética do circuito da instalação fácil atual pequena do transdutor do núcleo rachado do CT do volume baixa 0

Notas: As especificações de produto podem ser personalizadas
