As séries de SCTK731Y fornecem o Closing magnético do transformador atual e da pressão do CT do núcleo rachado de baixa tensão/característica da abertura

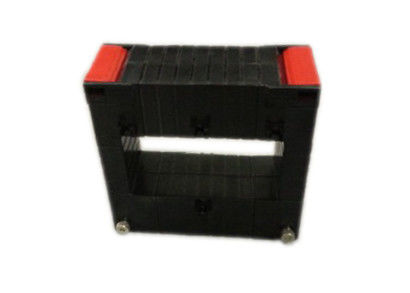

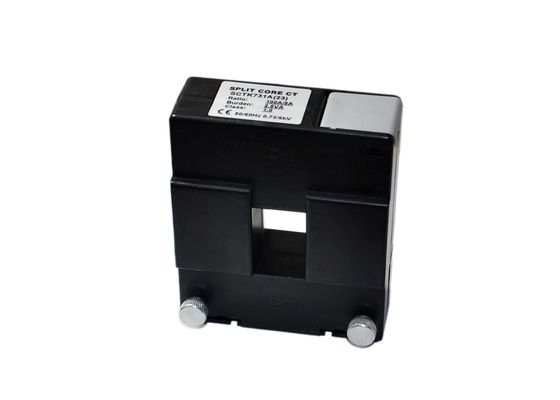

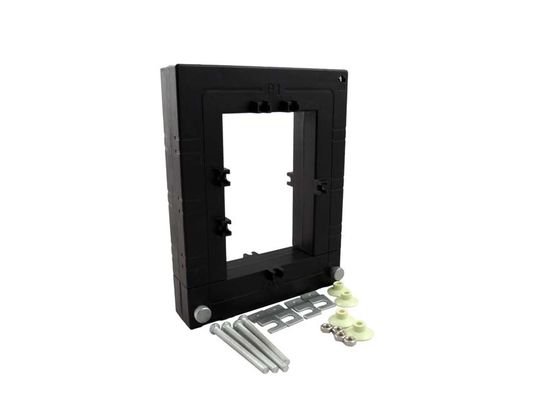

O transformador atual do retrofit da série de SCTK731Y (separação-núcleo) foi projetado especialmente facilitar sua instalação em trabalhos novos ou já existentes da rede. Podem ser instalados sem abrir nenhum circuito do cabo ou da barra. Um resistor interno da precisão através do enrolamento secundário do CT fornece uma baixa saída segura da tensão.
Características:
Aplicações:
Parâmetro bonde
| Entrada avaliado | 0.5A-6000A |
| Escala de medição | 10%In-130%In |
| Saída avaliado | 0.333V (C.A.) ou 0-5A |
| Relação | ≤± 0,1% |
| Ângulo de fase | ≤ ±5min |
| Resistência de isolação | DC500V/100MΩmin |
Parâmetro mecânico
| Caso | PC/UL94-V0 |
| Bobina | PC |
| Núcleo | Silicone |
| Estrutura interna | Cola Epoxy |
| Construção | Laço |
| Temp de funcionamento | - 25℃~+75℃ |
| Umidade de funcionamento | ≤85% |
| Conexão da saída | Terminal ou fio 1.5m de UL1015 22AWG |
Datilografe a seleção
|
P/N |
Entrada avaliado (a) |
Saída (a) |
Precisão | Dimensões (milímetros) | |||||||||
| A | B | C | D | E | F | G | H | Mim | |||||
|
SCTK731Y (33) |
100-400A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
32 |
43 |
96 |
96 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (34) |
100-600A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
42 |
43 |
96 |
106 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (35) |
100-1000A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
52 |
43 |
96 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (36) |
100-1200A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
62 |
43 |
96 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (38) |
200-1500A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
82 |
43 |
96 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (310) |
250-2000A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
102 |
43 |
96 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (312) |
500-2500A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
122 |
43 |
96 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (313) |
500-3000A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
132 |
43 |
96 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (44) |
100-600A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
42 |
53 |
106 |
106 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (45) |
100-1000A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
52 |
53 |
106 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (46) |
100-1200A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
62 |
53 |
106 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (48) |
200-1500A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
82 |
53 |
106 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (410) |
250-2000A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
102 |
53 |
106 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (412) |
500-2500A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
122 |
53 |
106 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (413) |
500-3000A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
132 |
53 |
106 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (55) |
100-1000A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
52 |
63 |
116 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (56) |
100-1200A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
62 |
63 |
116 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (58) |
200-1500A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
82 |
63 |
116 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (510) |
250-2000A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
102 |
63 |
116 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (512) |
500-2500A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
122 |
63 |
116 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (513) |
500-3000A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
132 |
63 |
116 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (516) |
1000-5000A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
162 |
63 |
116 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (66) |
100-1200A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
62 |
73 |
126 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (68) |
200-1500A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
82 |
73 |
126 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (610) |
250-2000A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
102 |
73 |
126 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (612) |
500-2500A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
122 |
73 |
126 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (613) |
500-3000A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
132 |
73 |
126 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (616) |
1000-5000A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
162 |
73 |
126 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (88) |
200-1500A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
82 |
93 |
146 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (810) |
250-2000A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
102 |
93 |
146 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (812) |
500-2500A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
122 |
93 |
146 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (813) |
500-3000A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
132 |
93 |
146 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (814) |
800-4000A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
142 |
93 |
146 |
206 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (816) |
1000-5000A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
162 |
93 |
146 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1010) |
250-4000A |
1A/5A |
0,2, 0,5, 1,0 |
102 |
102 |
113 |
166 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1111) |
250-4000A |
1A/5A |
0,2, 0,5, 1,0 |
112 |
112 |
123 |
176 |
176 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1212) |
500-4000A |
1A/5A |
0,2, 0,5, 1,0 |
122 |
122 |
133 |
186 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1313) |
500-5000A |
1A/5A |
0,2, 0,5, 1,0 |
132 |
132 |
143 |
196 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1515) |
600-5000A |
1A/5A |
0,2, 0,5, 1,0 |
152 |
152 |
163 |
216 |
216 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1616) |
800-5000A |
1A/5A |
0,2, 0,5, 1,0 |
162 |
162 |
173 |
226 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1818) |
1000-5000A |
1A/5A |
0,2, 0,5, 1,0 |
182 |
182 |
193 |
246 |
246 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (2020) |
1000-6000A |
1A/5A |
0,2, 0,5, 1,0 |
202 |
202 |
213 |
266 |
266 |
32 |
32 |
32 |
50 |
|
Notas: As especificações de produto podem ser personalizadas
