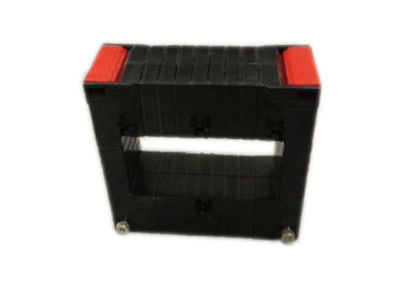

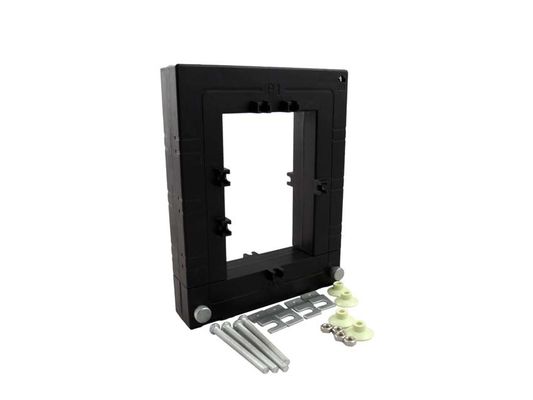

Transformadores atuais de aço de alta frequência bondes de núcleo rachado da série SCTK731 com os 5 à entrada 5000A
Aplicação
O transformador atual do retrofit da série SCTK731 (separação-núcleo) speciallydesigned para facilitar sua instalação em trabalhos novos ou já existentes da rede. Podem ser instalados sem abrir nenhum circuito do cabo ou da barra. Um resistor interno da precisão através do enrolamento secundário do CT fornece um baixo cofre forte
saída da tensão. Pode salvar o tempo e os custos da instalação.
Medida, monitoração e proteção atuais para a fiação e o equipamento bondes. Medida da corrente e de poder para os motores bondes, a iluminação, o compressor de ar, o sistema do aquecimento e de ventilação, o equipamento da ar-condição e o sistema de controlo da automatização. Dispositivo da monitoração da corrente, do poder e da energia.
Característica
Parâmetro bonde
| Frequência | 50-400Hz |
| Entrada avaliado | 5A-5000A |
| Escala de medição | 5%In-130%In |
| Saída avaliado | 0-5A |
| Relação | ± 0,5% do ≤ |
| Ângulo de fase | ≤ ±30min |
| Força dielétrica | 2.5KV/1mA/1min |
| Resistência de isolação | DC500V/100MΩmin |
Parâmetro mecânico
| Caso | PC /UL94-V0 |
| Bobina | PC |
| Núcleo | Aço do silicone |
| Estrutura interna | Cola Epoxy |
| Construção | Parafuso |
| Temp de funcionamento | - 25℃~+75℃ |
| Umidade de funcionamento | ≤85% |
| Conexão da saída | Terminal |
Datilografe a seleção
| P/N | Entrada avaliado (a) | Saída (a) | Precisão | Dimensões (milímetros) | |||||||||
| A | B | C | D | E | F | G | H | Mim | |||||

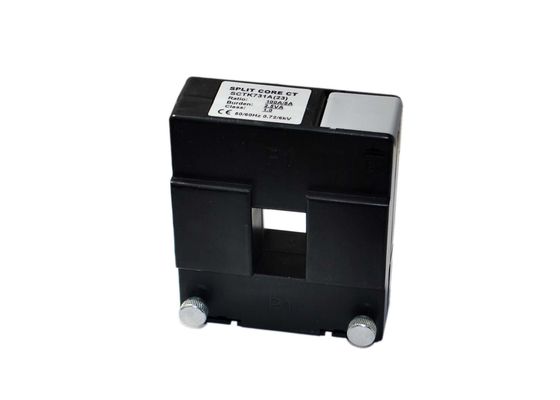

| SCTK731A (23) | 100-400A | 1A/5A | 0,5, 1,0, 3,0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A/5A | 0,5, 1,0, 3,0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A/5A | 0,5, 1,0, 3,0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Notas: As especificações de produto podem ser personalizadas
