Detalhes do produto:
Condições de Pagamento e Envio:
|
escala atual: | 50~2000A | saída: | 1A/5A |
---|---|---|---|
Precisão: | 0,2、 3,0 do、 1,0 do、 0,5 | Nível impermeável: | IP65 |
Fase: | Único | Personalizável: | Sim |
Realçar: | tipo transformador atual do núcleo rachado,sensor da corrente do núcleo rachado |

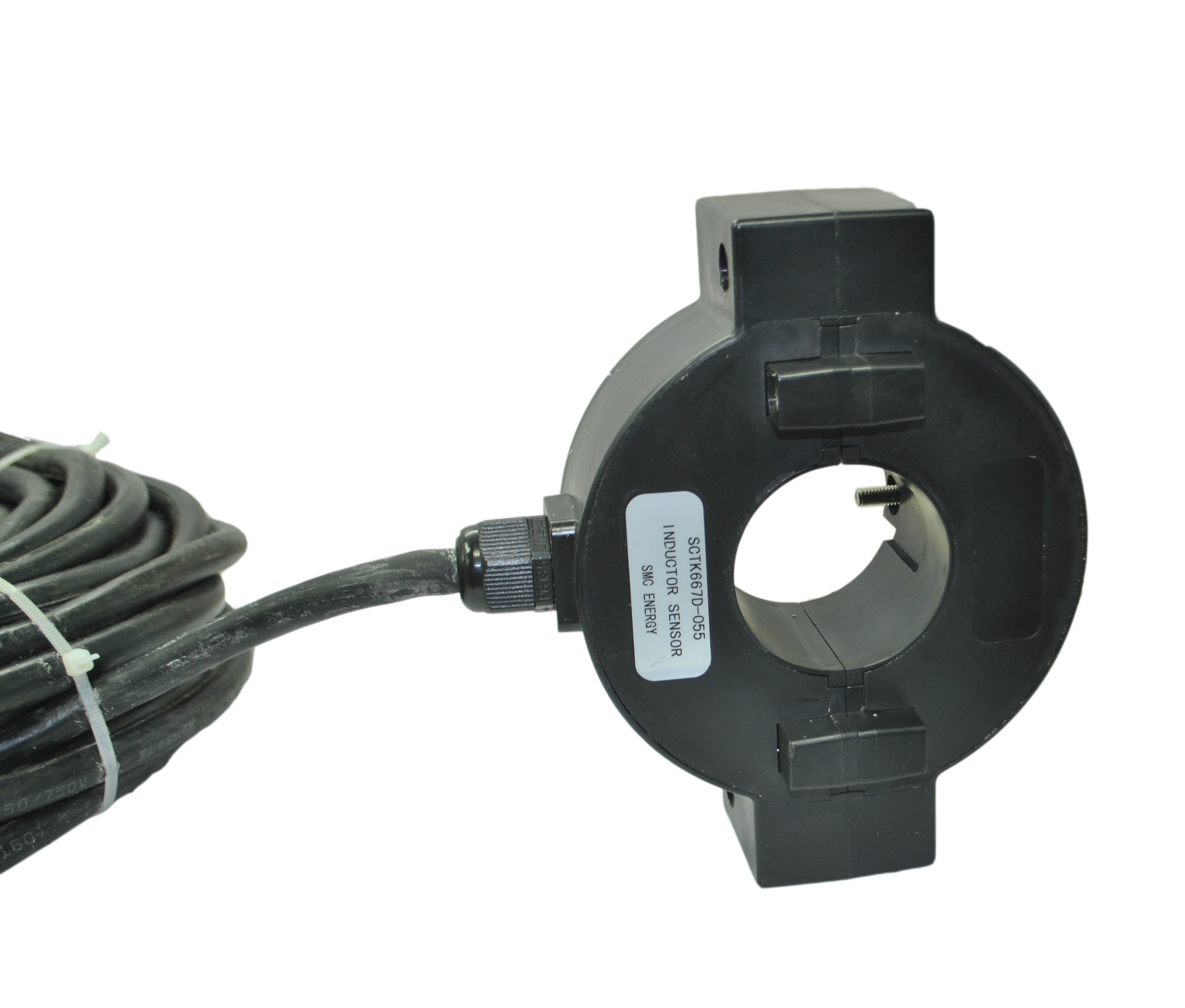

As séries IP65 de SCTK667D Waterproof o transformador atual de núcleo rachado com alojamento, saída 1A ou 5A encapsulada cola Epoxy
Os transformadores atuais do instrumento da série de SCTK667D empregam o aço silican importado que com permeabilidade alta como o material magnético, tenha as características da perda magnética pequena do circuito e possa ser cortado, seu núcleo semicircular e os enrolamentos secundários empregam o vácuo de alta qualidade da resina de cola Epoxy, moldando na capa de plástico que é umidade do retardance de chama anti, desempenho estável, nenhuma manutenção.
Características:
Uso exterior, vento de oposição, chuva e desvanecimento UV, IP65, sinal da tensão da aquisição no campo
Condições de trabalho:
Parâmetro bonde
Frequência | 50-60Hz |
Entrada avaliado | 50A-2000A |
Escala de medição | 1%In-130%In |
Saída avaliado | 1A/5A |
Relação | ± 0,2% do ≤ |
Ângulo de fase | ≤ ±10min |
Força dielétrica | 3.0KV/1mA/1min |
Resistência de isolação | DC500V/100MΩmin |
Parâmetro mecânico
Caso | PC+ABC/UL94-V0 |
Bobina | PBT |
Núcleo | Permalói |
Estrutura interna | Cola Epoxy |
Construção | Laço |
Temp de funcionamento | - 35℃~+55℃ |
Umidade de funcionamento | ≤96% |
Conexão da saída | Terminal ou fio 1.5m de UL14AWG |
Datilografe a seleção
P/N | Entrada avaliado (a) | Saída (a) | Precisão | Dimensões (milímetros) | |||
ø | A | B | C | ||||
SCTK667D-025 | 50-400A | 1A/5A | 0.5/1.0/3.0 | 25 | 173 | 105 | 56 |
SCTK667D-032 | 100-630A | 1A/5A | 0.5/1.0/3.0 | 32 | 206 | 112 | 56 |
SCTK667D-045 | 100-1000A | 1A/5A | 0.2/0.5/1.0 | 45 | 193 | 125 | 56 |
SCTK667D-055 | 100-1200A | 1A/5A | 0.2/0.5/1.0 | 55 | 180 | 135 | 56 |
SCTK667D-065 | 100-1500A | 1A/5A | 0.2/0.5/1.0 | 65 | 203 | 145 | 56 |
SCTK667D-080 | 200-2000A | 1A/5A | 0.2/0.5/1.0 | 80 | 228 | 160 | 56 |
SCTK667D-100 | 500-3000A | 1A/5A | 0.2/0.5/1.0 | 100 | 248 | 180 | 56 |
Notas: As especificações de produto podem ser personalizadas
