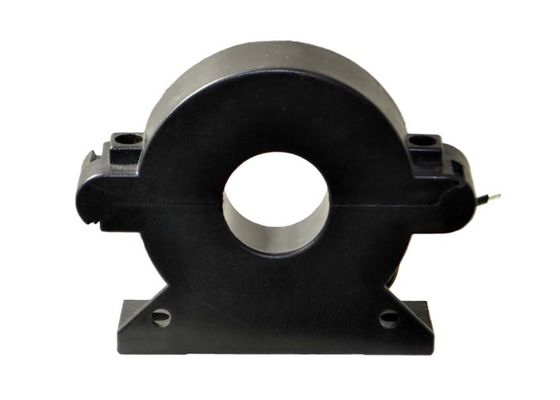

As séries de SCTK667B dobram transformadores atuais da baixa tensão segura do poder do núcleo rachado do parafuso com os 5 à entrada 3000A
Transformadores atuais da baixa tensão segura do poder do núcleo rachado do parafuso 5A-3000A do dobro de CTs do núcleo rachado da série de SCTK667B
Descrição do produto
1) Aplicação
O transformador atual do retrofit da série de SCTK667B (separação-núcleo) foi especialmente
projetou facilitar sua instalação em trabalhos novos ou já existentes da rede. Eles
pode ser instalado sem abrir nenhum circuito do cabo ou da barra. Um interno
o resistor da precisão através do enrolamento secundário do CT fornece um baixo cofre forte
saída da tensão. Pode salvar o tempo e os custos da instalação.
Medida, monitoração e proteção atuais para a fiação elétrica e
equipamento. Medida para os motores bondes, iluminação da corrente e de poder, ar
sistema do compressor, do aquecimento e de ventilação, ar - condicione o equipamento e
sistema de controlo da automatização. Dispositivo da monitoração da corrente, do poder e da energia. Relé
dispositivo de proteção.
2) Característica
Asseguração de parafuso dobro, cofre forte, fácil instalar, portátil
Janela interna larga, permitindo o aperto de cabos ou de barra grandes
Vasta gama de tamanhos para acomodar todas as instalações existentes
Parâmetro bonde
| Frequência | 50-400Hz |
| Entrada avaliado | 5A-3000A |
| Escala de medição | 5%In-130%In |
| Saída avaliado | 0-10V (C.A.) ou 0-5A |
| Relação | ± 0,1% do ≤ |
| Ângulo de fase | ≤ ±5min |
| Força dielétrica | 3.0KV/1mA/1min |
| Resistência de isolação | DC500V/100MΩmin |
Parâmetro mecânico
| Caso | ABS /UL94-V0 |
| Bobina | PBT |
| Núcleo | Aço do silicone |
| Estrutura interna | Cola Epoxy |
| Construção | Laço |
| Temp de funcionamento | - 25℃~+75℃ |
| Umidade de funcionamento | ≤85% |
| Conexão da saída | Terminal |
Datilografe a seleção
| P/N | Entrada avaliado (a) | Saída (A/V/mA) | Precisão | Dimensões (milímetros) | |||||
| Ø0 | A | B | C | D | |||||
| SCTK667B-025 | 0-400A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 102 | 198 | 168 | 33 | 32 | |
Notas: As especificações de produto podem ser personalizadas
