Transformador de Corrente vs. Resistor Shunt: Qual é Melhor para Detecção de Corrente?

Ao projetar um circuito de detecção de corrente, os engenheiros muitas vezes enfrentam uma escolha clássica: usar um transformador de corrente (TC) comprovado e confiável ou um resistor shunt simples e de baixo custo?

A resposta nem sempre é direta. A escolha afetaprecisão de medição,perda de energia,isolamento elétrico,custo do sistema, e euconfiabilidade a longo prazo.

Diferenças Fundamentais

1. Transformador de Corrente (TC)

Um transformador de corrente opera com base na indução eletromagnética. A corrente primária flui através de um núcleo magnético, induzindo uma corrente proporcional no enrolamento secundário. A corrente original é calculada de acordo com a relação de espiras. Um TC fornece isolamento elétrico inerente entre o circuito medido e o circuito de monitoramento.

2. Resistor de derivação

Um resistor shunt opera de acordo com a Lei de Ohm. Um resistor de baixo valor é conectado em série com o circuito. A corrente é calculada medindo a queda de tensão no resistor. Um resistor shunt não fornece isolamento elétrico.

Comparação cara a cara

Vantagens e Limitações

Transformador de Corrente (TC)

Vantagens

• Fornece isolamento elétrico
• Alta segurança em aplicações de alta tensão
• Excelente precisão e estabilidade a longo prazo
• Consumo de energia extremamente baixo

Limitações

• A saturação magnética pode ocorrer em altas correntes
• Pode ser afetado por campos magnéticos externos
• Tamanho maior e custo mais alto
• Principalmente adequado para aplicações CA de frequência elétrica e baixa frequência

Resistor de derivação

Vantagens

• Estrutura simples
• Baixo custo
• Pegada pequena
• Suporta medição AC e DC
• Sem problemas de saturação magnética
• Tempo de resposta rápido

Limitações

• Sem isolamento elétrico
• Circuitos de alta tensão podem representar riscos para a eletrônica a jusante
• Geração significativa de calor em altos níveis de corrente
• Mudanças de temperatura podem introduzir erros de medição

Como escolher?

O aplicativo determina a melhor solução.

Quando escolher um transformador de corrente (TC)

Os transformadores de corrente são preferidos para:

• Sistemas CA de alta tensão e alta corrente
• Acionamentos de motores industriais
• Monitoramento da rede elétrica
• Sistemas de proteção de energia
• Aplicações que requerem isolamento elétrico
• Medição de energia de alta precisão
• Operação confiável a longo prazo

Recomendado Série de transformadores de corrente SHINHOM

1. Transformadores de Corrente Split-Core:Ideal para projetos de retrofit porque a instalação não requer a desconexão do circuito principal.
2. Transformadores de corrente para montagem em PCB:Adequado para comutação de fontes de alimentação e conversores DC/DC.

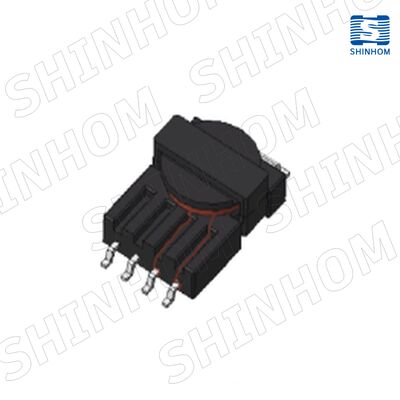

3. Transformadores de corrente SMD:Projetado para montagem de PCB de alta densidade.

Quando escolher um resistor shunt

Os resistores shunt são preferidos para:

• Sistemas CA ou CC de baixa tensão
• Aplicações de baixa corrente
• Projetos sensíveis ao custo
• Projetos com restrição de espaço de PCB
• Aplicações sem requisitos de isolamento obrigatórios
• Sistemas de gerenciamento de bateria (BMS)
• Controladores de motor CC
• Eletrônicos de consumo

Soluções de detecção de corrente baseadas em resistores shunt de precisão podem ser combinadas com amplificadores de isolamento para melhor desempenho. Para medição de corrente isolada de alta precisão, a SHINHOM também oferece oSensor de corrente de efeito Hall HBC100LAHS5.

Conclusão

Escolha umTransformador de Corrente (TC)para:

• Aplicações de alta tensão
• Medição CA de alta corrente
• Altos requisitos de segurança
• Estabilidade a longo prazo

Escolha umResistor de derivaçãopara:

• Aplicações de baixa tensão
• Medição de baixa corrente
• Projetos sensíveis ao custo
• Medição de corrente CC

A seleção da tecnologia de detecção de corrente correta pode melhorar o desempenho, a segurança e a confiabilidade do sistema, ao mesmo tempo que otimiza o custo geral.
