Casa /Produtos/transformador atual de núcleo rachado/Transformador de corrente de alta frequência com frequência de funcionamento de 2 kHz ¥ 500 kHz e Hi-Pot de 3500 VDC testado para circuitos de proteção de PCB

Transformador de corrente de alta frequência com frequência de funcionamento de 2 kHz ¥ 500 kHz e Hi-Pot de 3500 VDC testado para circuitos de proteção de PCB

1000
MOQ
High Frequency Current Transformer with 2kHz – 500kHz Operating Frequency and 3500VDC Hi-Pot Tested for PCB Protection Circuits
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Frequência de operação:: 2kHz – 500kHz
Isolação:: Design de alto isolamento, Hi-Pot testado em 3500VDC
Temperatura de armazenamento:: -30°C a +80°C
Material do núcleo:: núcleo de ferrite
Montando o tipo:: Orifício passante, montagem em PCB
Corrente de entrada nominal:: 25A a 50A
Corrente de saída avaliado:: 25mA a 500mA
Personalizar projeto:: OEM / ODM disponível, relação de rotação e corrente de saída personalizáveis
Destacar:

Transformador de corrente de alta frequência 2kHz – 500kHz

,

3500VDC Hi-Pot testado através de um transformador de corrente de buraco

,

Transformador de corrente de montagem em PCB com núcleo de ferrite
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS
Número do modelo: ACST010F/FH
Documento: ACST010F-FH series_.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 ~ 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto

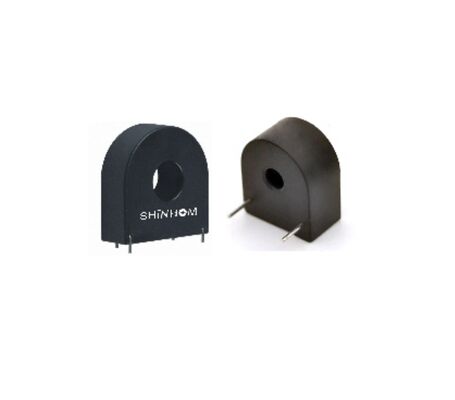

Alta confiabilidade através do transformador de corrente de alta frequência para circuitos de proteção PCB
A Série ACST010F/FH é um equipamento de alto desempenhoTransformador de corrente de alta frequênciaprojetado para detecção precisa de corrente de pulso e proteção de circuito em aplicações de comutação de fontes de alimentação. Apresentando uma estrutura compacta de furo passante, esteTransformador de corrente através do furoé otimizado para montagem direta em PCB, garantindo desempenho elétrico estável e fácil integração em sistemas eletrônicos de alta frequência.
Projetada com núcleo de ferrite e caixa PBT retardante de chamas, a série ACST010F/FH oferece conversão de sinal confiável em uma ampla faixa de frequência operacional de 2kHz a 500kHz. Sua robusta estrutura de isolamento e alta rigidez dielétrica fazem dele um produto confiávelTransformador de corrente para montagem em PCBpara ambientes industriais exigentes.
Principais recursos
  • Transformador de corrente de alta frequência otimizado para detecção de corrente de pulso
  • Design de furo passante para montagem direta em PCB e instalação segura
  • A construção do núcleo de ferrite garante desempenho estável em altas frequências
  • Opções amplas de relação de rotação para suportar diferentes requisitos de detecção de corrente
  • Alta rigidez dielétrica com classificação Hi-Pot de até 3500 VCC
  • Caixa PBT retardante de chamas com encapsulamento de resina epóxi para maior confiabilidade
Características Elétricas
(Dependente do modelo)
Razão de giros 1:50 a 1:2000
Corrente de entrada nominal 25A a 50A
Corrente de saída nominal 25mA a 500mA
Alta potência (Vdc) 3500V CC
Faixa de frequência de trabalho 2kHz - 500kHz
Especificações Ambientais
Temperatura operacional -20°C a +70°C
Temperatura de armazenamento -30°C a +80°C
Aplicativos
  • Proteção do circuito da fonte de alimentação comutada
  • Detecção de corrente de pulso de alta frequência
  • Sistemas de controle de energia baseados em PCB
  • Eletrônica de Potência Industrial
  • Módulos de monitoramento de corrente incorporados
Por que escolher a série ACST010F/FH?
A Série ACST010F/FH combina estrutura compacta, ampla resposta de frequência e alta confiabilidade de isolamento, tornando-a idealTransformador atualsolução para projetos eletrônicos modernos de alta frequência. Sua configuração de montagem em PCB passante garante estabilidade a longo prazo, enquanto múltiplas opções de relação de espiras fornecem flexibilidade para diversas aplicações de detecção de corrente.
