Detalhes do produto:
Condições de Pagamento e Envio:
|
| Escala atual: | 5~1200A | Saída: | 0-5A / 0.333VAC |
|---|---|---|---|
| Classe: | 0,5、 1,0 | Cor: | Transparente/preto |
| Customizável: | sim | Bobina: | Núcleo do permalói |
| Realçar: | O CT rachou o transformador atual de núcleo,Transformador atual de núcleo de separação da baixa tensão,Transformador atual do núcleo do permalói |
||

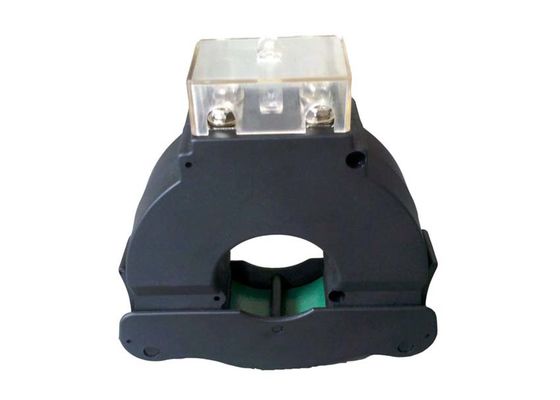

Transformador atual de núcleo de separação de RoHS do CE da série de SCTK681D, baixa tensão CT para a monitoração da energia
os transformadores atuais do Aberto-fim são usados principalmente em projetos da renovação do sistema de distribuição do poder, a instalação fácil, nenhuma necessidade de desmontar um ônibus, podem igualmente ser operação viva, não afetam o consumo de potência normal dos clientes, para que os projetos da transformação do usuário salvar a mão de obra, recursos de material, recursos financeiros, melhoram a eficiência. Esta série de transformadores atuais pode ser usada com dispositivos da proteção, da medida e da medida do relé.
O escudo do transformador atual da série de SCTK681D é feito da modelação por injeção importada do policarbonato que é chama - retardador e temperatura resistentes em 140℃, o núcleo de ferro é feito da tira de aço laminada orientada do silicone, e o fio secundário é feito do fio esmaltado eletromagnético de grande resistência. O produto tem as vantagens da estrutura nova, da aparência bonita, da instalação conveniente, do tamanho pequeno, da precisão de pouco peso, alta e da grande capacidade.
Características:
Aplicações:
Parâmetro mecânico
| Caso | PA /UL94-V0 |
| Bobina | PBT |
| Núcleo | Permalói |
| Estrutura interna | Soldadura |
| Construção | Laço |
| Temp de funcionamento | - 25℃~+75℃ |
| Umidade de funcionamento | ≤85% |
| Conexão da saída | Fio de UL1015 20AWG (fio twinsted) 2.5m |
Parâmetro elétrico
| Frequência | 50Hz-400Hz |
| Entrada avaliado | 5A-1200A |
| Escala de medição | 10%In-130%In |
| Saída avaliado | 0.333V (C.A.) ou 0-5A |
| Relação | ≤± 0,5% |
| Ângulo de fase | ≤ ±60min |
| Força dielétrica | 2.5KV/1mA/1min |
| Resistência de isolação | DC500V/100MΩmin |
Tipo seleção
| P/N |
Entrada avaliado (a) |
Saída (mA/V) | Precisão | Dimensões (milímetros) | ||||
| Ø0 | B | C | ||||||
| SCTK681D-016 |
5-150A (5,10,50,100,150) |
0-1A 0.333V |
0,5, 1,0 | 16 | 65 | 33 | 32 | |
| SCTK681D-024 |
10-400A (10,50,100,250,400) |
0-5A 0.333V |
0,5, 1,0 | 24 | 80 | 45 | 34 | |
| SCTK681D-035 |
5-630A (, 50.100.250.400.600) |
0-5A 0.333V |
0,5, 1,0 | 35 | 99 | 60,5 | 42 | |
| SCTK681D-050 |
100-1200A (500,600,800,1000,1200) |
0-5A 0.333V |
0,5, 1,0 | 50 | 125 | 82 | 52 | |
Notas: As especificações de produto podem ser personalizadas
