Detalhes do produto:
Condições de Pagamento e Envio:
|
| Voltas: | 1000:1, 2000:1, 2500:1, 4000:1 | Entrada: | 0A-3000A |
|---|---|---|---|
| frequência: | 50-400KHz | Saída: | 0-10V (C.A.) ou 0-5A |
| classe: | 0,1, 0,2, 0,5 | Customizável: | Sim |
| Realçar: | núcleo rachado ct,tipo transformador atual do núcleo rachado |
||

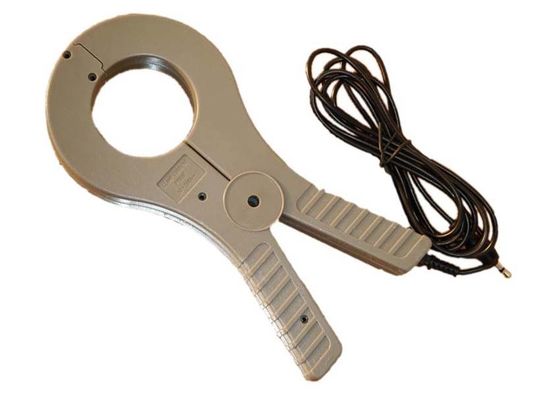

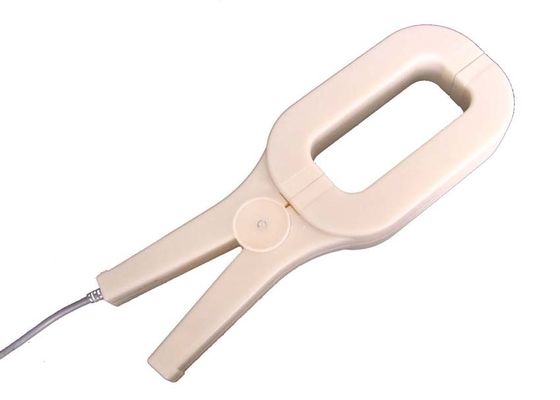

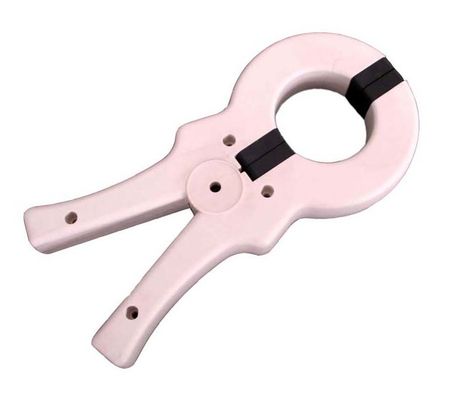

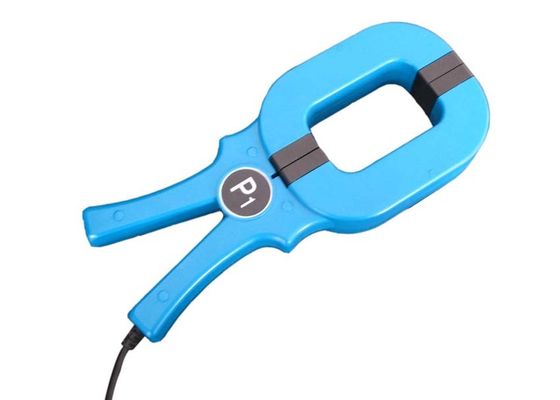

Série SCTK691/2 Braçadeira-no transformador atual de núcleo rachado com escala atual 100mA ao teste 3000A atual monofásico
Características:
Especificação elétrica:
Parâmetro bonde
| Frequência | 50-400KHz |
| Entrada avaliado | 5-3000A |
| Escala de medição | 5%In-130%In |
| Saída avaliado | 0-10V (C.A.) ou 0-5A |
| Relação | ± 0,1% do ≤ |
| Ângulo de fase | ≤ ±10min |
| Força dielétrica | 3.0KV/1mA/1min |
| Resistência de isolação | DC500V/100MΩmin |
Parâmetro mecânico
| Caso | ABS /UL94-V0 |
| Bobina | PBT |
| Núcleo | Aço/permalói do silicone |
| Estrutura interna | Parafuso |
| Construção | Parafuso |
| Temp de funcionamento | - 25℃~+75℃ |
| Umidade de funcionamento | ≤85% |
| Conexão da saída | fio 1015/22AWG (fio twinsted) 2.5m |
Datilografe a seleção
| P/N |
Entrada avaliado (a) |
Precisão |
Dimensões (milímetros) (ID-L-W-H) |
| SCTK691A-008 | 0-20A | 0,1, 0,2, 0,5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0,1, 0,2, 0,5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0,1, 0,2, 0,5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0,1, 0,2, 0,5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0,1, 0,2, 0,5 | 82.0*52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0,1, 0,2, 0,5 | 125.0*52.0-327.0-116.0-37.0 |
Notas: As especificações de produto podem ser personalizadas
