Elevada precisão magnética da estrutura do circuito do sensor atual preto do núcleo rachado

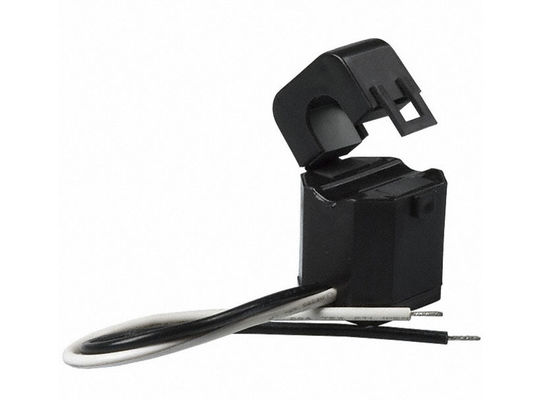

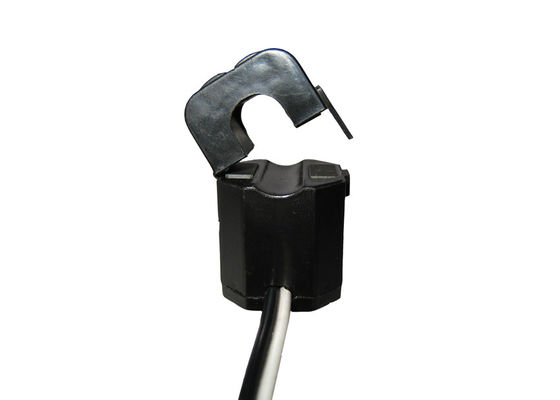

Black Split Core Current Sensor Magnetic Circuit Structure High Precision
Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision

Imagem Grande :  Elevada precisão magnética da estrutura do circuito do sensor atual preto do núcleo rachado Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: Série de SCTK681A
Condições de Pagamento e Envio:
Quantidade de ordem mínima: negociação
Preço: Negotiation
Detalhes da embalagem: cartão
Tempo de entrega: 4~8 semanas
Termos de pagamento: T/T.
Habilidade da fonte: 10000/month
Descrição de produto detalhada
escala atual: 5~630A saída: 0.333V (C.A.) ou 0-500mA
Classe: 0,5、 3,0 do、 1,0 Escala de medição: 10%In-130%In
Estrutura magnética do circuito: Tipo combinado freqüência: 50Hz-2KHz
Personalizável: Sim
Realçar:

núcleo rachado ct

,

tipo transformador atual do núcleo rachado

Transformadores atuais de núcleo rachado da série 5A-630A RoHS de SCTK681A com saída 0.333VAC ou 0-500mA

       Transformador atual do separação-núcleo da série de SCTK681A

  • Escala de teste: 5 à entrada da C.A. 630A, saída de 0 a 0.333V, 0 a 500mA
  • Foi projetado especialmente facilitar sua instalação em trabalhos novos ou já existentes da rede.
  • Podem ser instalados sem abrir nenhum circuito do cabo ou da barra.
  • Um resistor interno da precisão através do enrolamento secundário do CT fornece uma baixa saída segura da tensão.
  • Pode salvar o tempo e os custos da instalação.


Aplicações:

  1. Dispositivo de proteção do relé.
  2. Medida da corrente e de poder para os motores bondes, a iluminação, o compressor de ar, o sistema do aquecimento e de ventilação, o equipamento da ar-condição e a automatização – sistema de controlo.
  3. Medida, monitoração e proteção atuais para a fiação e o equipamento bondes.

 Parâmetro bonde

Frequência 50-2KHz
Entrada avaliado 5A-630A
Escala de medição 10%In-130%In
Saída avaliado 0.333V (C.A.) ou 0-500mA
Relação ≤± 1,0%
Ângulo de fase ≤ ±60min
Força dielétrica 2.5KV/1mA/1min
Resistência de isolação DC500V/100MΩmin



Parâmetro mecânico

Caso PA /UL94-V0
Bobina PBT
Núcleo Aço do silicone
Estrutura interna Cola Epoxy
Construção Laço
Temp de funcionamento - 25℃~+75℃
Umidade de funcionamento ≤85%
Conexão da saída Fio de UL1015 20AWG (fio twinsted) 2.5m


Datilografe a seleção

P/N

Entrada avaliado

(a)

Saída (mA/V) Precisão Dimensões (mm/inch)
        Ø A B C
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0.333V

0,5, 1,0, 3,0

5,0

(0,20)

31,5

(1,24)

19,5

(0,77)

21,0

(0,83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0,5, 1,0, 3,0

10,0

(0,39)

41,0

(1,61)

24,0

(0,94)

26,5

(1,04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0,5, 1,0, 3,0

16,0

(0,63)

45,5

(0,22)

29,0

(1,14)

31,5

(1,24)

SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0,5, 1,0, 3,0

24,5

(0,96)

65,0

(2,56)

45,0

(1,77)

40,0

(1,57)

SCTK681A-035

10-630A

(20.100.250.400.600)

0-500mA

0.333V

0,5, 1,0, 3,0

35,7

(1,41)

81,5

(3,21)

57,0

(2,24)

51,0

(2,01)



Elevada precisão magnética da estrutura do circuito do sensor atual preto do núcleo rachado 0
Notas: As especificações de produto podem ser personalizadas
