| escala atual: | 5-5000A | saída: | 0.333VAC ou 0-0.5A |
|---|---|---|---|
| Precisão: | 1.0 | Nome do produto: | transformador atual do Separação-núcleo |
| freqüência perating: | 50-60Hz | Personalizável: | Sim |
| Realçar: | núcleo rachado ct,tipo transformador atual do núcleo rachado |
||

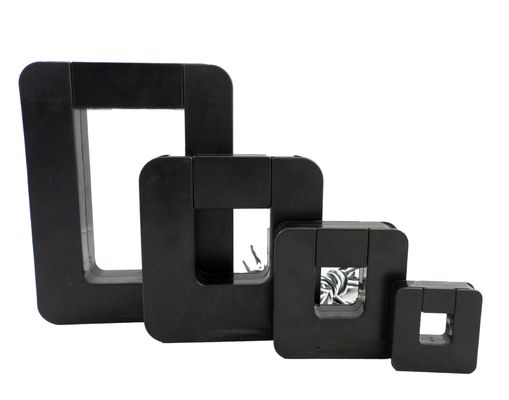

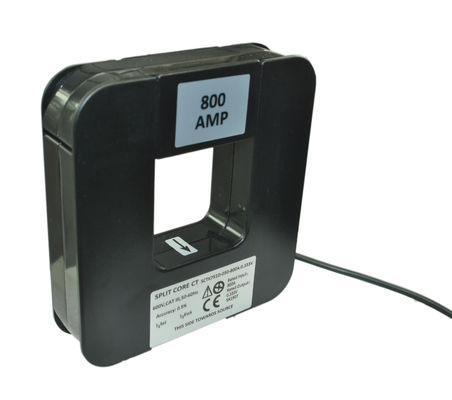

Transformador atual de núcleo rachado da série SCTK751 até o Closing da entrada 5000A/abertura instantâneos, peso leve, precisão 1,0
As séries SCTK751 de transformadores atuais do estilo do núcleo rachado são projetadas para a instalação rápida e fácil. O projeto do núcleo rachado permite medidas atuais do não-contato com a indução do campo magnético sem desligar circuitos dos cabos para a instalação do CT. Este método permite uma medida atual mais segura, mais fácil e portátil.
Parâmetro bonde
| Frequência | 50-60Hz |
| Entrada avaliado | 5A-5000A |
| Escala de medição | 10%In-130%In |
| Saída avaliado | 0.333V (C.A.) ou 0-500mA |
| Relação | ± 1,0% |
| Ângulo de fase | ≤ ±90min |
| Força dielétrica | 2.5KV/1mA/1min |
| Resistência de isolação | DC500V/100MΩmin |
Parâmetro mecânico
| Caso | PC /UL94-V0 |
| Bobina | PBT |
| Núcleo | Permalói |
| Estrutura interna | Cola Epoxy |
| Construção | Laço |
| Temp de funcionamento | - 25℃~+75℃ |
| Umidade de funcionamento | ≤85% |
| Conexão da saída | Fio de UL1015 22AWG (fio twinsted) 2.0m |
Características:
Aplicações:
Datilografe a seleção
|
P/N |
Entrada avaliado (a) |
Saída (mA/V) |
Precisão |
Dimensões (mm/inch) |
|||||
|
A |
B |
C |
D |
E |
|||||
|
SCTK751A |
5-200A (5,10,30,50,75,100,125,150,200) |
0-13.3mA 0.333V |
1,0 |
50,8 (2,00) |
53,3 (2,09) |
15,0 (0,59) |
19,1 (0,75) |
19,1 (0,75) |
|
|
SCTK751B |
10-400A (10,50,75,150,200,250,300,400) |
0-26.6mA 0.333V |
1,0 |
59,6 (2,35) |
62,7 (2,47) |
21,0 (0,83) |
19,1 (0,75) |
19,1 (0,75) |
|
|
SCTK751C |
50-630A (50.100.125.200.250.400.600.630) |
0-66.6mA 0.333V |
1,0 |
82,5 (3,25) |
85,1 (3,35) |
25,6 (1,01) |
31,8 (1,25) |
31,8 (1,25) |
|
|
SCTK751D |
100-2000A (100,250,400,630,800A, 1000,2000) |
0-200mA 0.333V |
1,0 |
121,0 (4,76) |
127,0 (5,00) |
30,4 (1,19) |
50,8 (2,00) |
50,8 (2,00) |
|
|
SCTK751E |
200-3000A (200,250,400,630,1500,2500,3000) |
0-300mA 0.333V |
1,0 |
118,0 (4,65) |
133,0 (5,24) |
24,0 (0,94) |
68,0 (2,68) |
80,0 (3,15) |
|
|
SCTK751F |
400-5000A (400,800,1000,1500,2000,3000,5000) |
0-500mA 0.333V |
1,0 |
146,0 (5,75) |
190,5 (7,50) |
35,6 (1,40) |
76,2 (3,00) |
127,0 (5,00) |
|
Sentidos para o uso
Notas: As especificações de produto podem ser personalizadas
