| Estrutura da bobina:: | Toroidal | Fase: | três |
|---|---|---|---|
| comprimento da bobina: | 420mm, 510mm, 620mm, 800mm | Tamanho da janela: | 120mm, 150mm, 185mm, 240mm |
| Corrente avaliado da referência: | 1000A, 3000A, 6000A, 10kA | Certificações: | CE RSO9001 de RoHs |
| Realçar: | Transformador atual da bobina de Rogowski,transformador de corrente de CT |
||

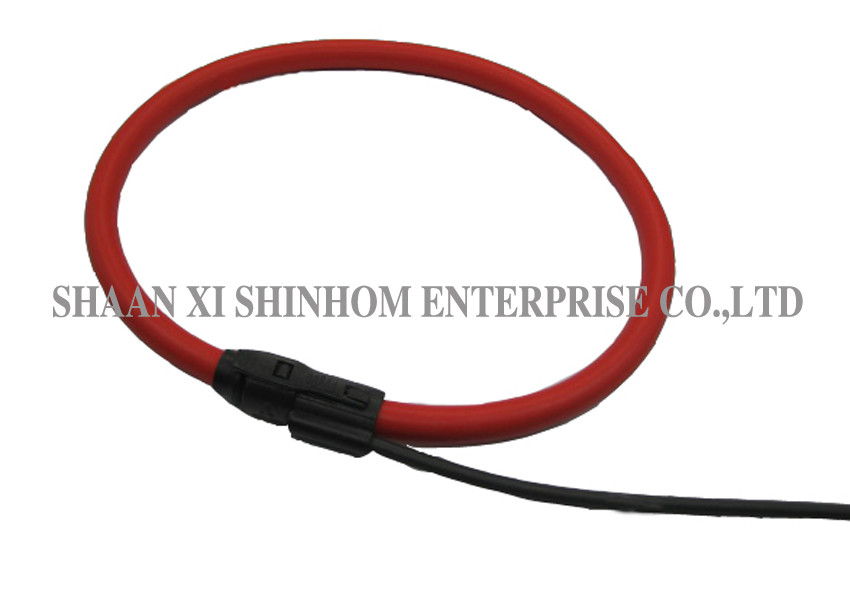

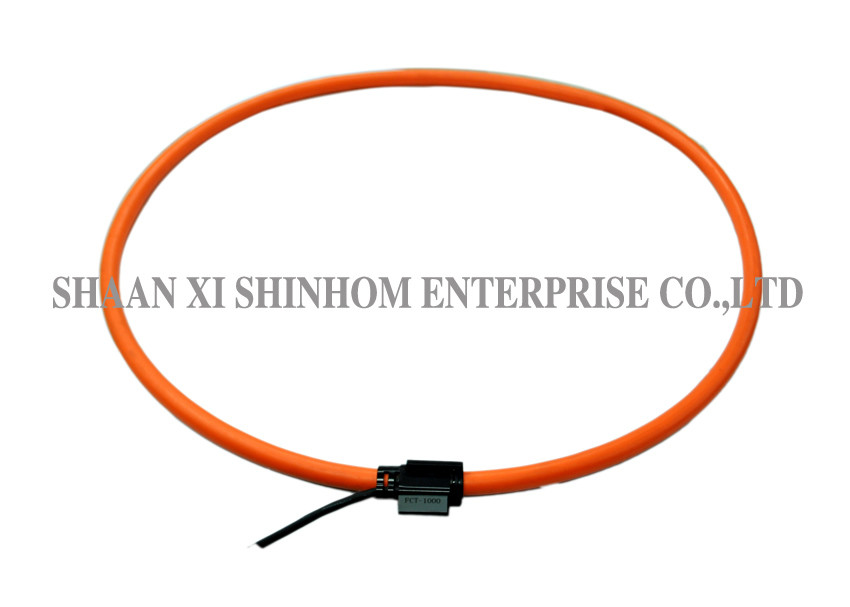

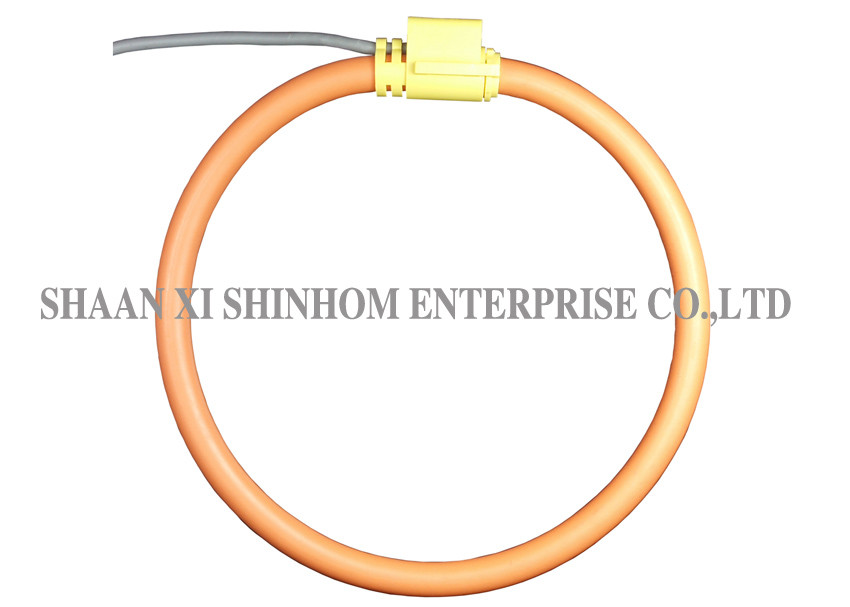

Braçadeira-na bobina flexível de Rogowski o transformador atual é um transdutor atual da C.A. para a instalação permanente.
Combinam os benefícios de um fino, flexíveis, grampo-em torno da bobina de Rogowski (sentido) com um fornecimento do condicionador de sinal
medida exata, verdadeira do rms, da tensão ou da corrente.
Características
Aplicações
Especificação
|
MODELO
|
ZRC-420
|
ZRC-510
|
ZRC-620
|
ZRC-800
|
|
Comprimento da bobina
|
420mm
|
510mm
|
620mm
|
800mm
|
|
Tamanho da janela
|
120mm
|
150mm
|
185mm
|
240mm
|
|
Peso
|
105g
|
120g
|
135g
|
165g
|
|
Corrente avaliado da referência
|
1000A
|
3000A
|
6000A
|
10kA
|
|
Resistência de bobina
|
100 a 300 Ω ou 10kΩ
|
|||
|
Seção da bobina
|
8mm
|
|||
|
Comprimento da ligação
|
2meter
|
|||
|
Saída (di/dt)
|
Uncalibrated
|
120mV/kA/50Hz
|
||
|
Calibrado
|
50mV/kA/50Hz
|
|||
|
85mV/kA/50Hz
|
||||
|
100mV/kA/50Hz
|
||||
|
Leia a precisão
|
Calibrado<0>
Uncalibrated < 5="">
|
|||
|
Temperatura
|
200ppm/C Uncalibrated
|
|||
|
|
400ppm/C calibrado
|
|||
|
Erro de posição
|
máximo de ±1%
|
|||
|
Saída em 0A (tração zero)
|
≤1mV
|
|||
|
Erro de fase
|
≤0.5°
|
|||
|
Linearidades
|
±0.2% da leitura
|
|||
|
Largura de banda
|
1Hz a 1MHz (- 3dB)
|
|||
|
Funcionamento
temperatura |
-30℃ a 80℃
|
|||
|
Armazenamento
temperatura |
-40℃ a 90℃
|
|||
|
Outras exigências, contactam-nos por favor ao OEM.
|
||||
|
|
|
|
|
|
|
Dimensiona a tolerância:
|
|
|
|
|
|
A, B, C, F: ±5mm, D: ±0.2mm, E: ±10mm
|
|
|
|
|
|
Dimensões (milímetro)
|
ZRC-420
|
ZRC-510
|
ZRC-620
|
ZRC-800
|
|
Tamanho A de A.Windows
|
125
|
155
|
190
|
245
|
|
Tamanho B de B.Windows
|
120
|
150
|
185
|
240
|
|
C.Coil O.D.
|
147
|
172
|
202
|
267
|
|
Seção de D.Coil
|
11
|
|
|
|
|
Comprimento total do cabo de E.Lead
|
2000
|
|
|
|
|
F: Comprimento da bobina
|
420
|
510
|
620
|
800
|
Estão aqui uma variedade de especificações para que você escolha de.
