Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tensão de fonte: | ±12V ~ ±15V (±5%) | potência: | 100A, 125A, 200A |
|---|---|---|---|
| potência nominal: | 100mA±0.5%, 125mA±0.5% | Teoria: | Sensor atual |
| Avaliação do IP: | IP65 | linearidades: | ≤±0.2%FS |
| Realçar: | sensor de efeito hall da corrente baseada,sensor atual linear de efeito hall |
||

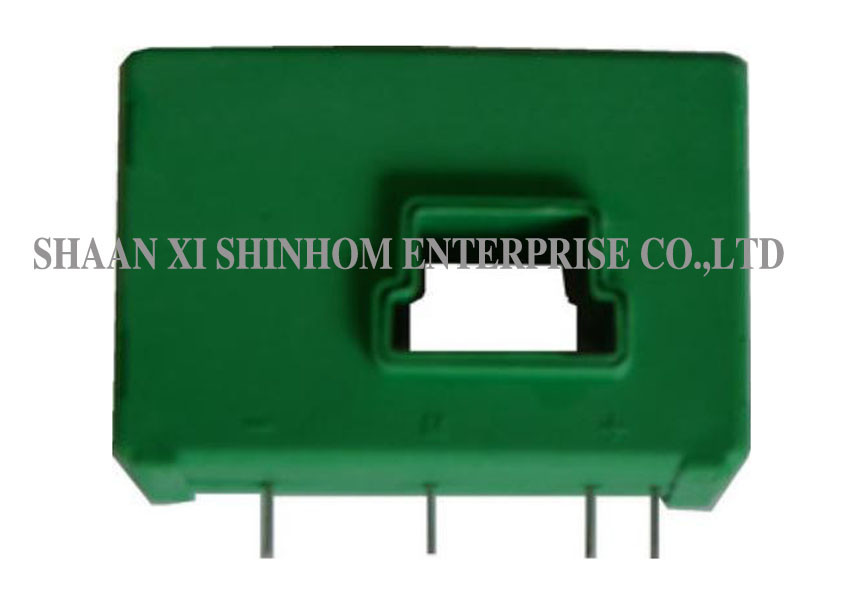

Transdutor atual do sensor atual de efeito hall brandnew e original da série de HBC-LAP com o 0 à corrente de funcionamento 200A
Sensor atual da série de HBC-LAP com um isolamento galvânico entre o circuito preliminar e secundário. Fornece a medida eletrônica exata da C.C., da C.A. ou de correntes pulsadas.
| 1. Positivo do IS-IS quando o IP fluir na direção da seta. |
| 2. A temperatura do condutor preliminar não deve exceder o ℃ 100. |
| 3. O desempenho dinâmico é teste com uma única barra que enche completamente o furo preliminar. |
| 4. O preliminar gerencie circularmente na parte superior do sensor para executar a melhor embreagem magnética. |
Características:
Aplicações:
DADOS BONDES:
| HBC100LAP | HBC125LAP | HBC200LAP | ||
| Corrente avaliado (IPN) | 100 | 125 | 200 | A |
| Medida da escala (IP) | 0~±200 | 0~±200 | 0~±300 | A |
| Corrente de saída avaliado (ISN) | 100±0.5% | 125±0.5% | 100±0.5% | miliampère |
| Tensão de fonte (±5%) | ±12~±15 | V | ||
| Perda da corrente da fonte | 16 (@±15V) +IS | miliampère | ||
| Teste a resistência | @±IPNmax de with±12V | 14 (minuto) 52 (máximo) | 0 (minuto) 26 (máximo) | Ω |
| @±IPmax | 14 (minuto) 17 (máximo) | 0 (minuto) 4 (máximo) | Ω | |
| @±IPNmax de with±15V | 40 (minuto) 72 (máximo) | 0 (minuto) 56 (máximo) | Ω | |
| @±IPmax @±300Amax | 40 (minuto) 40 (máximo) | 0 (minuto) 8 (máximo) | Ω | |
| Gerencie a relação | 1:1000 | 1:1000 | 1:2000 | |
| Resistência do segundo | 33 | 33 | 76 | Ω |
| Corrente deslocada | ≤±0.2 | miliampère | ||
| Tração atual deslocada | ≤±0.5 | miliampère | ||
| Tempo de resposta | <1 | µs | ||
| Linearidades | ≤±0.2 | %FS | ||
| Tensão da isolação | 50(60) Hertz, 1min, 3 | Quilovolt | ||
| di/dt | >100 | A/μs | ||
| Largura de banda (- 3dB) | C.C.… 100 | Quilohertz | ||
| Temperatura de funcionamento | -40~+85 | ℃ | ||
| Temperatura de armazenamento | -40~+105 | ℃ | ||
Notas: As especificações de produto podem ser personalizadas
