Detalhes do produto:
Condições de Pagamento e Envio:
|
| escala atual: | 0~100A | saída: | 0-50mA ou 0-1V |
|---|---|---|---|
| Classe: | 0,5、 3,0 do、 1,0 | Fase: | Único |
| Escala de medição: | 5%In-130%In | Personalizável: | Sim |
| Realçar: | núcleo rachado ct,tipo transformador atual do núcleo rachado |
||

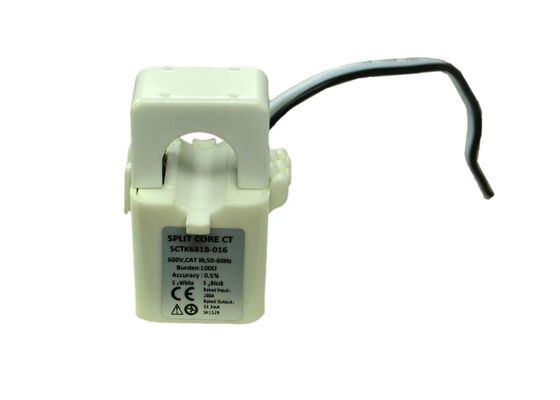

SCTK681C Série 100A Alta Precisão Dividir Sensor de Corrente Núcleo de Consumo de Baixa Energia Transformador de Corrente
1. Introdução
O transformador de corrente retro-fit (split-core) da série STCK691C foi especialmente concebido para facilitar a sua instalação em redes novas ou já existentes. Eles podem ser instalados sem abrir nenhum circuito de cabo ou barramento. Um resistor interno de presão através do enrolamento secundário do TC fornece uma saída de baixa tensão segura. Pode economizar tempo e os custos de instalação.
2. Recursos
A estrutura do auto-bloqueio, seguro, fácil de instalar, portátil
Ampla janela interna, permitindo o aperto de grandes cabos ou barramentos
Ampla faixa de tamanho para acomodar todas as instalações existentes
3. Aplicações
Medição de corrente, monitoramento e proteção para fiação elétrica e equipamentos. Medição de corrente e potência para motore elétrico, iluminação, compressor de ar, sistema de aquecimento e ventilação, equipamento de ar condicionado e sistema de controle de automação. Dispositivo de monitoramento de corrente, potência e energia. Dispositivo de proteção do relé.
Parâmetro Mecânico
| Caso | PA / UL94-V0 |
| Bobina | PA |
| Testemunho | Ferrite |
| Estrutura interna | Epóxi |
| Construção | Gravata |
| Temp Operacional | －25 ℃ ～ ＋ 75 ℃ |
| Umidade Operacional | ≤85% |
| Conexão de saída | Fio 1015 / 22AWG (fio twinsted) 1.0m |
Parâmetro Elétrico
| Freqüência | 50 a 20 kHz |
| Entrada nominal | 0-100A |
| Faixa de medição | 5% em-130% em |
| Saída classificada | 0-50mA / 0-1V |
| Ratio | ≤ ± 0,5% |
| Ângulo de fase | ≤ ± 30min |
| Rigidez dielétrica | 2,5 kV / 1 mA / 1 min |
| Resistência de isolamento | DC500V / 100MΩmin |
Seleção de tipo
| P / N | Entrada nominal (UMA) | Saída (mA / V) | Precisão |
| SCTK681C-013 | 0-5A | 0-1V | 0,5,1,0,3,0 |
| SCTK681C-013 | 0-50A | 0-2V | 0,5,1,0,3,0 |
| SCTK681C-013 | 0-100A | 0-1V | 0,5,1,0,3,0 |
| SCTK681C-013 | 0-100A | 0 a 50 mA | 0,5,1,0,3,0 |
Notas: As especificações do produto podem ser personalizadas
